2 / INSTALLATION DE VOTRE APPAREIL FR

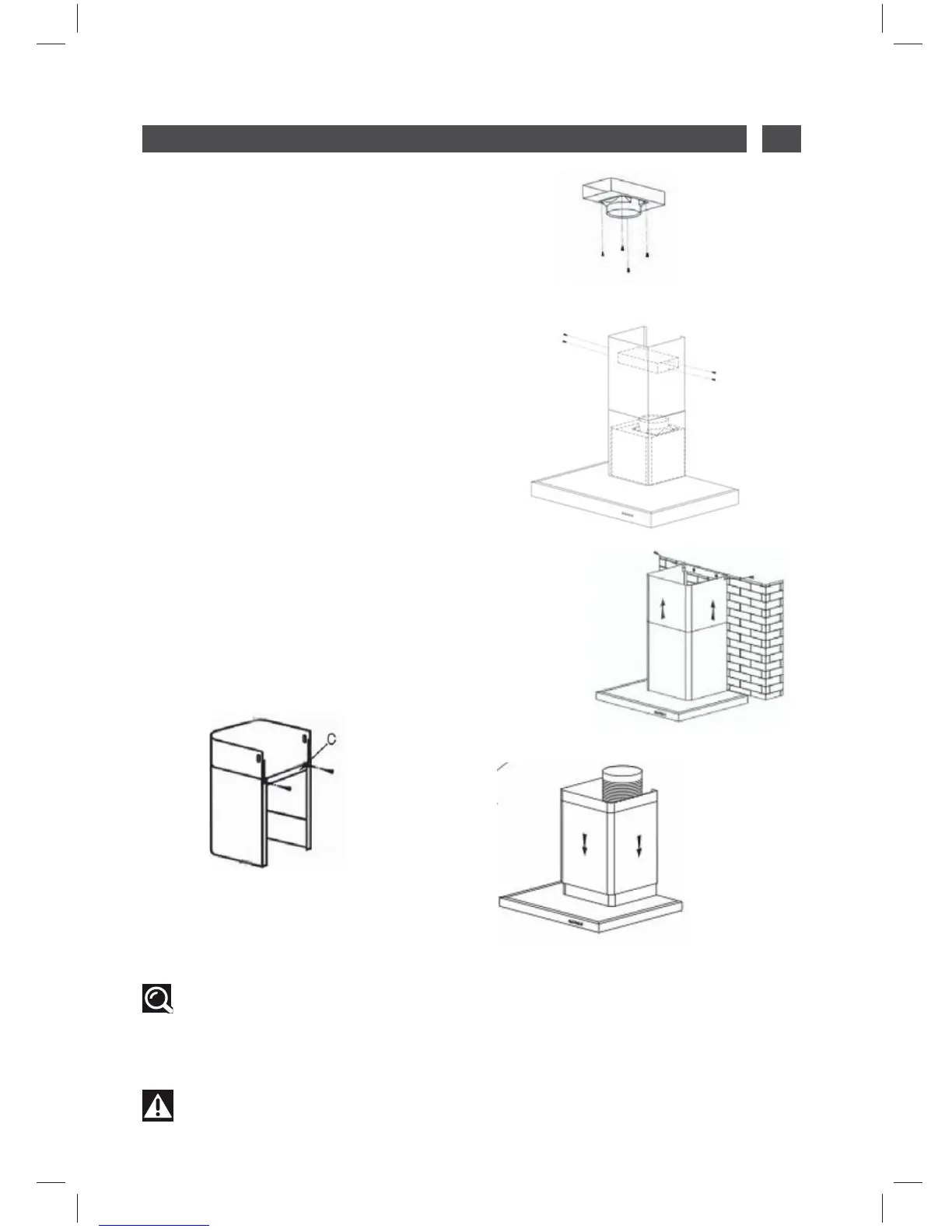

• Recyclage
— Calculez la hauteur  nale pour  xer
l’étrier de support de la cheminée.
— Tracez les 2 trous à l’endroit adapté.
— Percez les 2 trous de 8mm et  xez l’étrier
de support de la cheminée en faisant attention
qu’il soit bien dans l’axe de la hotte.
— Fixez l’étrier plat à l’arrière de la cheminée
inférieure.
— Installer l’adaptateur de gaine sur le
dé ecteur ( g. 8).
— Raccordez la gaine extensible au
dé ecteur.
— Posez la cheminée composée de 2
parties sur la hotte ( g. 5).
— Installer le dé ecteur ( g. 8) dans la
cheminée supérieure au niveau des ouïes
d’aération ( g. 6).
— Effectuez le raccordement électrique de
la hotte au moyen du câble d’alimentation.
— Soulevez la cheminée supérieure
jusqu’au plafond et la  xer à l’étrier à l’aide
des 2 vis.
Fig. 8
Fig. 6
Fig. 5
Fig. 4
Attention
Ne pas utiliser d’outils pour enlever le fi lm de protection transperant sur les parois.
Conseil
Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement
à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la
longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient
d’assurer une arrivée d’air frais suffi sante pour éviter de mettre la pièce en dépression.
