2 / INSTALLAZIONE DEL DISPOSITIVOIT
• MONTAGGIO DELLA CANNA FUMARIA
• Evacuazione esterna
— Calcolare l’altezza  nale per avvitare il
contrafforte a U del supporto della canna
fumaria (pezzo B  g. 1).
— Segnare 2 fori nel luogo adeguato.
— Realizzare i 2 fori di 8 mm e avvitare la
 angia di supporto della canna fumaria
prestando attenzione af nché stia bene
nell’asse della cappa (pezzo B  g. 1).
— Avvitare la forcella piatta alla parte
posteriore della parte inferiore della canna
fumaria.

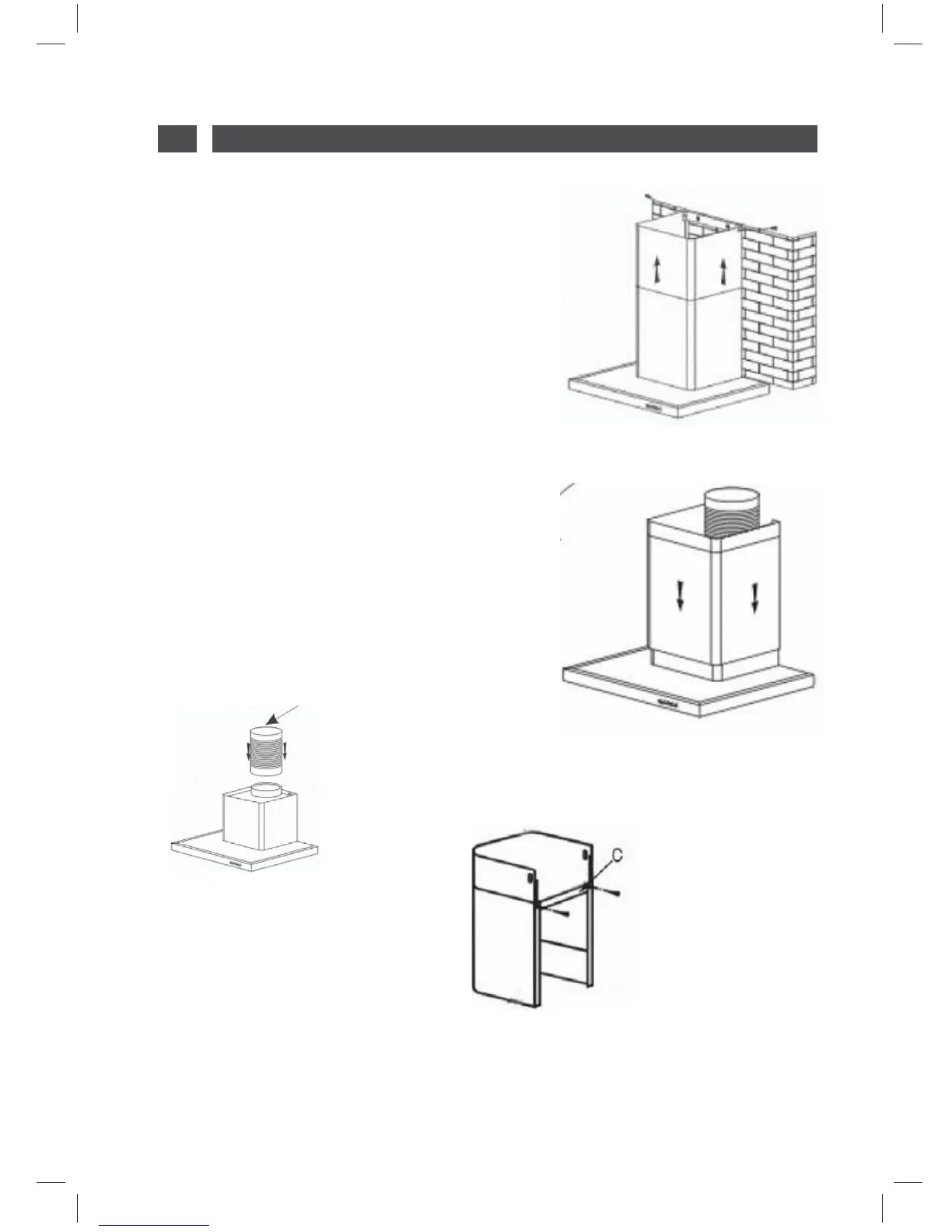

— Collocare le 2 canne fumarie sulla cappa
(Fig. 5).
— Collegare la copertura all’uscita dell’aria
verso l’esterno.
— Realizzare la connessione elettrica della
cappa con il cavo di alimentazione.
— Sollevare la canna fumaria superiore  no
al limite massimo e  ssarla alla forcella con
l’aiuto delle viti.
foto 6
foto 5
foto 4
foto 3
