2 / INSTALAÇÃO DO APARELHOPT

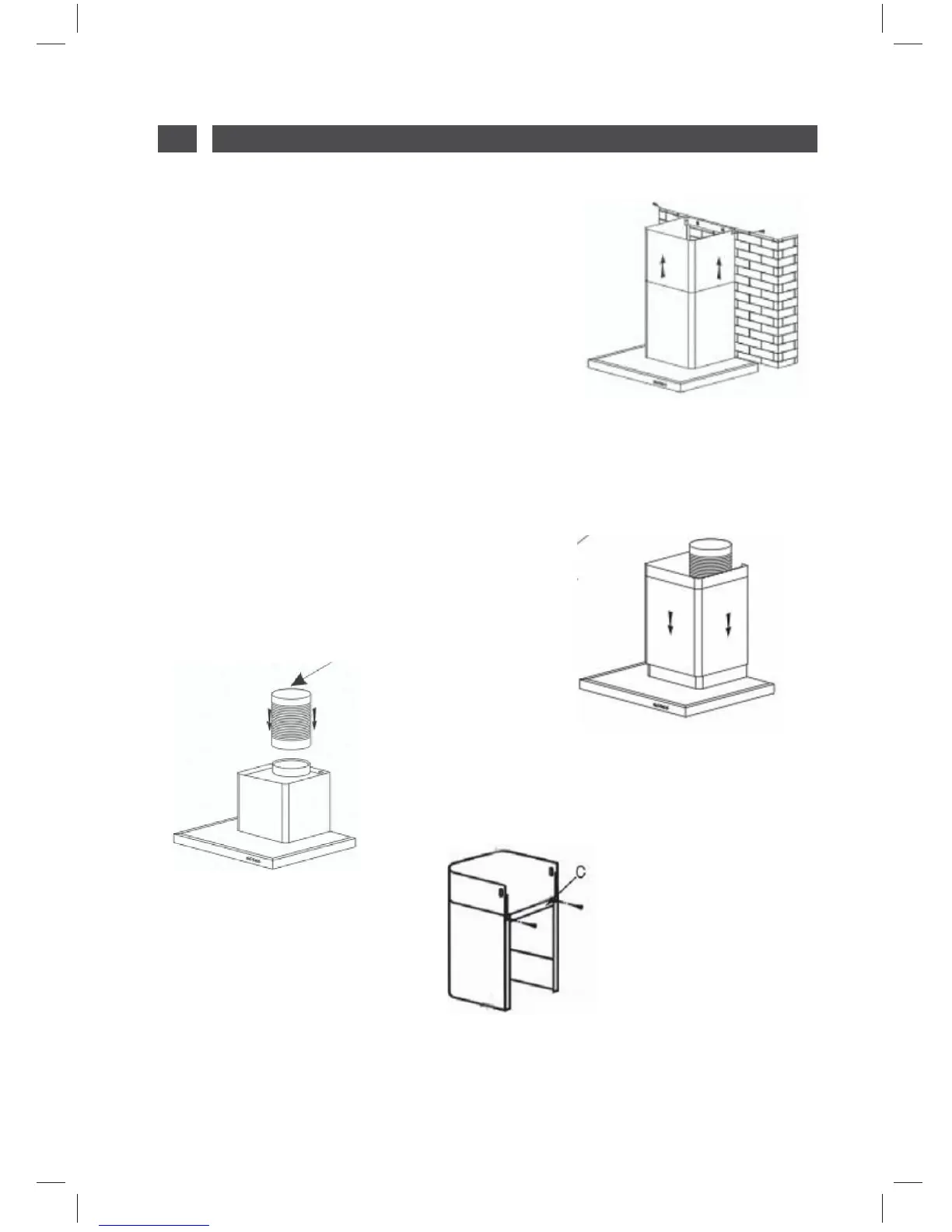

• MONTAGEM DA CHAMINÉ
• Evacuação exterior
— Calcule a altura  nal para  xar o apoio em
U do suporte da chaminé (peça B da  g. 1).
— Marque os 2 orifícios no local
adequado.
— Faça os 2 orifícios de 8 mm e  xe o apoio
do suporte da chaminé certi cando-se de
que  ca exactamente no eixo do exaustor
(peça B da  g. 1).
— Fixe o apoio plano na parte de trás da
chaminé inferior.
— Coloque as 2 chaminés sobre o exaustor
( g. 5).
— Ligue o tubo à saída de ar para o
exterior.
— Efectue a ligação eléctrica do exaustor
com o cabo de alimentação.
— Levante a chaminé superior até ao tecto
e  xe-a no apoio com parafusos.
fi g. 6
fi g. 5
fi g. 4
fi g. 3
