Anschließen
ANLAGENBAU
DE

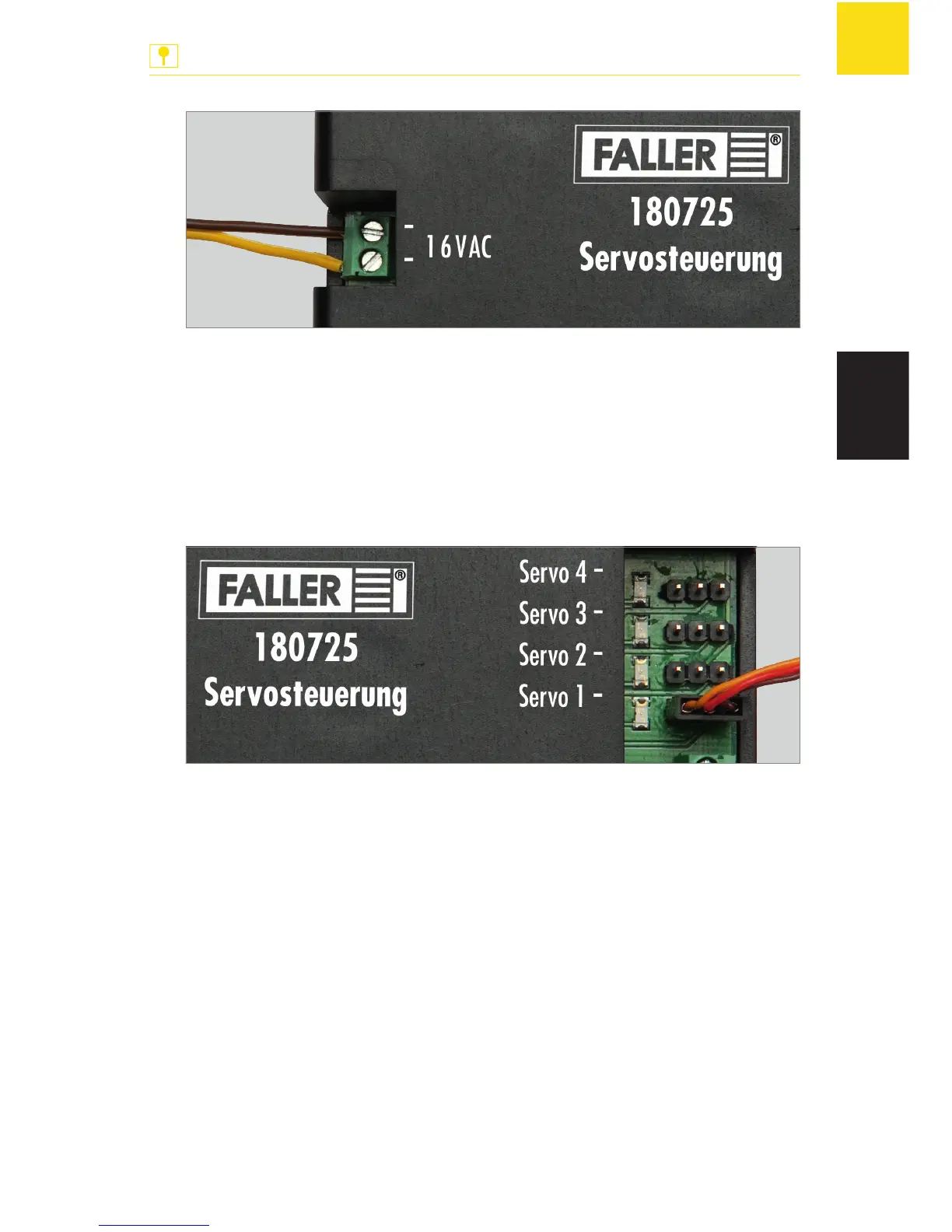

Abb. 3: Spannungsversorgung anschließen
X
Schließen Sie 16V Wechselspannung an den Anschluss »16 VAC« an
der Servosteuerung an, siehe Abb. 3.
Die LED »Prog« blinkt im Herzrhythmus.
Servos anschließen
Sie können bis zu vier Servos an die Servosteuerung anschließen.
Abb. 4: Servos anschließen
HINWEIS: Die Anschlüsse »Servo 1« – »Servo4« sind gegen Verpolung
geschützt. Wenn Sie die Anschlussleitung eines Servos aus Versehen falsch
angeschlossen haben, kann die Servosteuerung nicht auf den Servo zugrei-
fen. Drehen Sie in diesem Fall den Stecker um 180°.
X
Schließen Sie einen oder mehrere Servos an einen der Anschlüsse
»Servo1« – »Servo4« an der Servosteuerung an, siehe Abb. 4.
