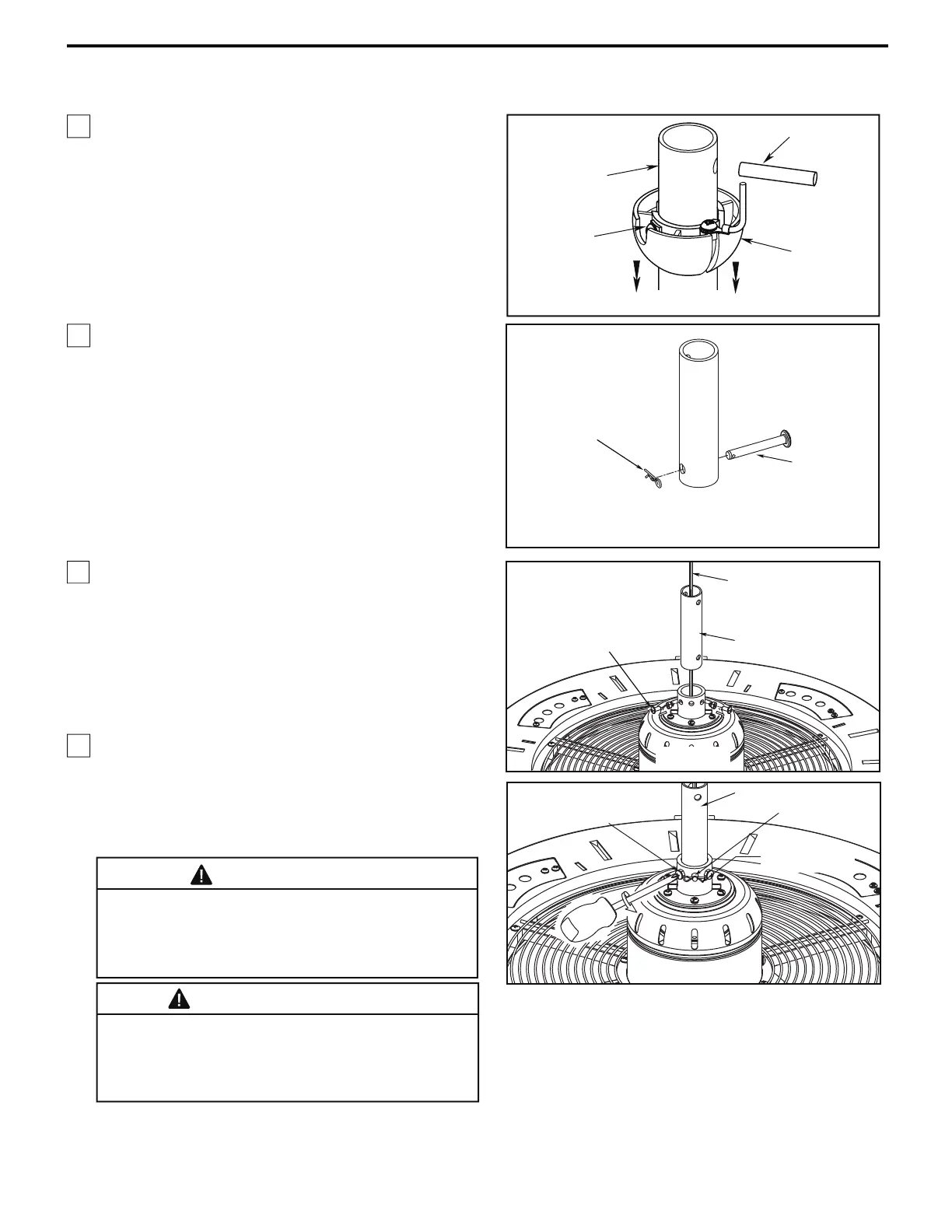

Cómo ensamblar el ventilador de techo
Figura 1
Figura 2
Figura 3
2 .Retire el clip de horquilla y pasador de horquilla de
la parte inferior de la bola para colgar. Retener el
pasador y clip para la reinstalación en el paso 4.
(Figura 2)
1. Extraiga la pieza de la bola colgante de la unidad
de la bola colgante / varilla aflojando el tornillo de
presión de la bola colgante hasta que la bola se
libere de la varilla. Retire el pasador del barral y
luego extraiga la semiesfera. Conserve el pasador
y la semiesfera para su reinstalación en el Paso 6
(Figura 1).
4. Coloque el soporte de la varilla y alinee los orificios
de la clavija de horquilla en ambas piezas. Instale la
clavija de horquilla y asegúrela con la pinza de
horquilla. Fije los dos tornillos de presión y las
tuercas de seguridad en el soporte de la varilla
interior. (Figura 4)
Bola colgante
Pasador
Tornillo
de fijación
Tornillo de
fijación (2)
3. Afloje los dos tornillos de fijación del soporte del
barral de soporte para techo a través de la varilla.
Lntroduzca los cables de color negro, blanco y azu
cables y cable de seguridad a través de la varilla.
(Figura 3)
Negro, Blanco y Azul Cables
y cable de seguridad
ADVERTENCIA
Il est crucial que l'axe à épaulement dans le support de
la tige de suspension descendante soit correctement
installé. Le ventilateur risque de tomber si vous ne
vérifiez pas que l'axe et la pince de retenue sont
correctement installés.
AVERTISSEMENT
Es fundamental que instale correctamente el
pasadorde horquilla en el soporte de la varilla, y que
ajustefirmemente los tornillos de fijación y las
tuercas. El incumplimiento de dicho paso podría hacer
que el ventilador se caiga.
Figura 4
Tornillo de fijación
y las tuercas (2)
Pasador de
horquilla
Clip de horquilla
Varilla
Varilla
Varilla
Pasador de
horquilla
Clip de horquilla
