31
Cómo realizar la instalación eléctrica del ventilador de techo (cont.)
ADVERTENCIA
Verifique que todas las conexiones estén ajustadas,
incluida la conexión a tierra, y que no haya conductores
desnudos visibles en los conectores. No opere el
ventilador hasta que las aspas estén instaladas. Podría
ocasionar ruidos y daños al motor.
Vérifiez que tous les raccordements sont bien serrés, y
compris la mise à la terre, et qu’aucun fil dénudé n’est
visible au niveau des capuchons de connexion. Ne faites
pas fonctionner le ventilateur avant d'avoir installé les
pales. Du bruit et des dommages au moteur pourraient
en résulter.
AVERTISSEMENT

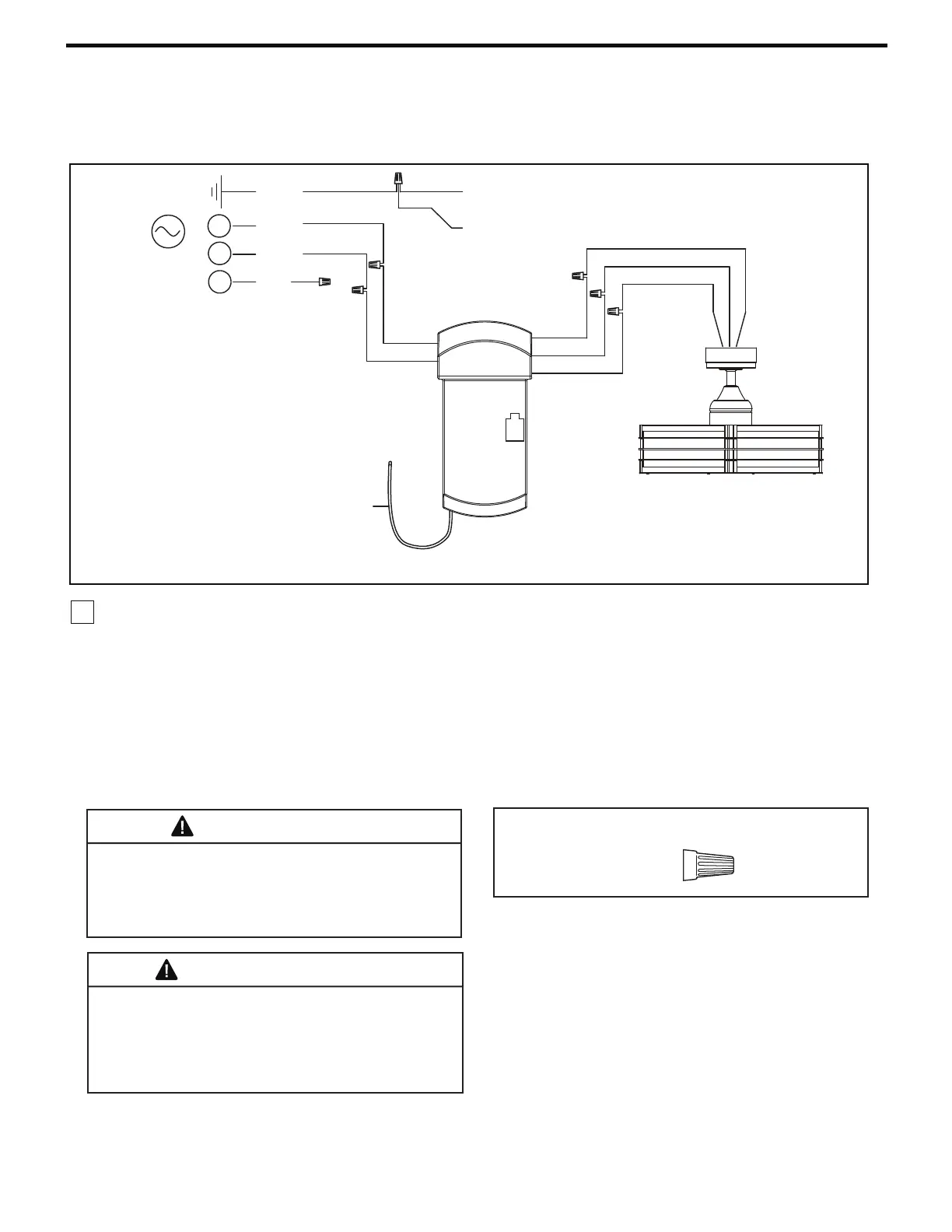

Figura 4
L
N
L1
Verde
Azul
Azul
NOTA: Si no está seguro de si la caja de salida tiene conexión a tierra, pida consejo a un electricista certificado, ya
que debe tener conexión a tierra para un funcionamiento seguro.
x 7
Conectores
de cable
Aditamentos utilizados:
ALIMENTACIÓN
DE CA
Puesta a tierra
Bola para
colgar
Abrazadera
para colgar
Negro
Rojo
Blanco
Negro
Blanco
Negro
Blanco
Negro
Blanco
Antena
Negro
3. Conecte los conductores verdes de la abrazadera para colgar y la varilla al conductor desnudo (a tierra) con
el conector de cables. Conecte el conductor negro de la unidad receptora marcado “AC IN L” al conductor
negro de alimentación con el conector de cables. Conecte el conductor blanco de la unidad receptora marcado
“AC IN N” al conductor blanco de alimentación con el conector de cables. Conecte el conductor blanco de la
unidad receptora marcado “TO MOTOR N” al conductor blanco del ventilador con el conector de cables incluido
con la unidad receptora. Conecte el conductor negro de la unidad receptora marcado “TO MOTOR L” al
conductor negro del ventilador con el conector de cables que se adjunta con la unidad receptora. Finalmente,
conecte el conductor azul de la unidad receptora al conductor azul de la iluminación del ventilador con el
conector de cables que se adjunta con la unidad receptora.
(Figura 4)
