34
Figura 5
Figura 3
Figura 4
2 .Retire el clip de horquilla y pasador de horquilla de
la parte inferior de la bola para colgar. Retener el
pasador y clip para la reinstalación en el paso 4.
(Figura 2)
1. Extraiga la pieza de la bola colgante de la unidad
de la bola colgante / varilla aflojando el tornillo de
presión de la bola colgante hasta que la bola se
libere de la varilla. Retire el pasador del barral y
luego extraiga la semiesfera. Conserve el pasador
y la semiesfera para su reinstalación en el Paso 6.
(Figura 1)
3. Lntroduzca los cables de color rojo, gris, amarillo
cables y cable de seguridad a través de la varilla.
(Figura 3)
4. Coloque el soporte de la varilla y alinee los orificios
de la clavija de horquilla en ambas piezas. Instale la
clavija de horquilla y asegúrela con la pinza de
horquilla. Fije y instale los dos tornillos de presión y
las tuercas de seguridad en el soporte de la varilla
interior. (Figura 4)
Es fundamental que instale correctamente el pasador
de horquilla en el soporte de la varilla, y que ajuste
firmemente los tornillos de fijación y las tuercas. El
incumplimiento de dicho paso podría hacer que el
ventilador se caiga.
ADVERTENCIA
5. Pase los cables y cable de seguridad a través de la
cubierta de unión del motor, la cubierta para el tornillo
del capuchón y el capuchón con el lado abierto
apuntando hacia arriba. (Figura 5)

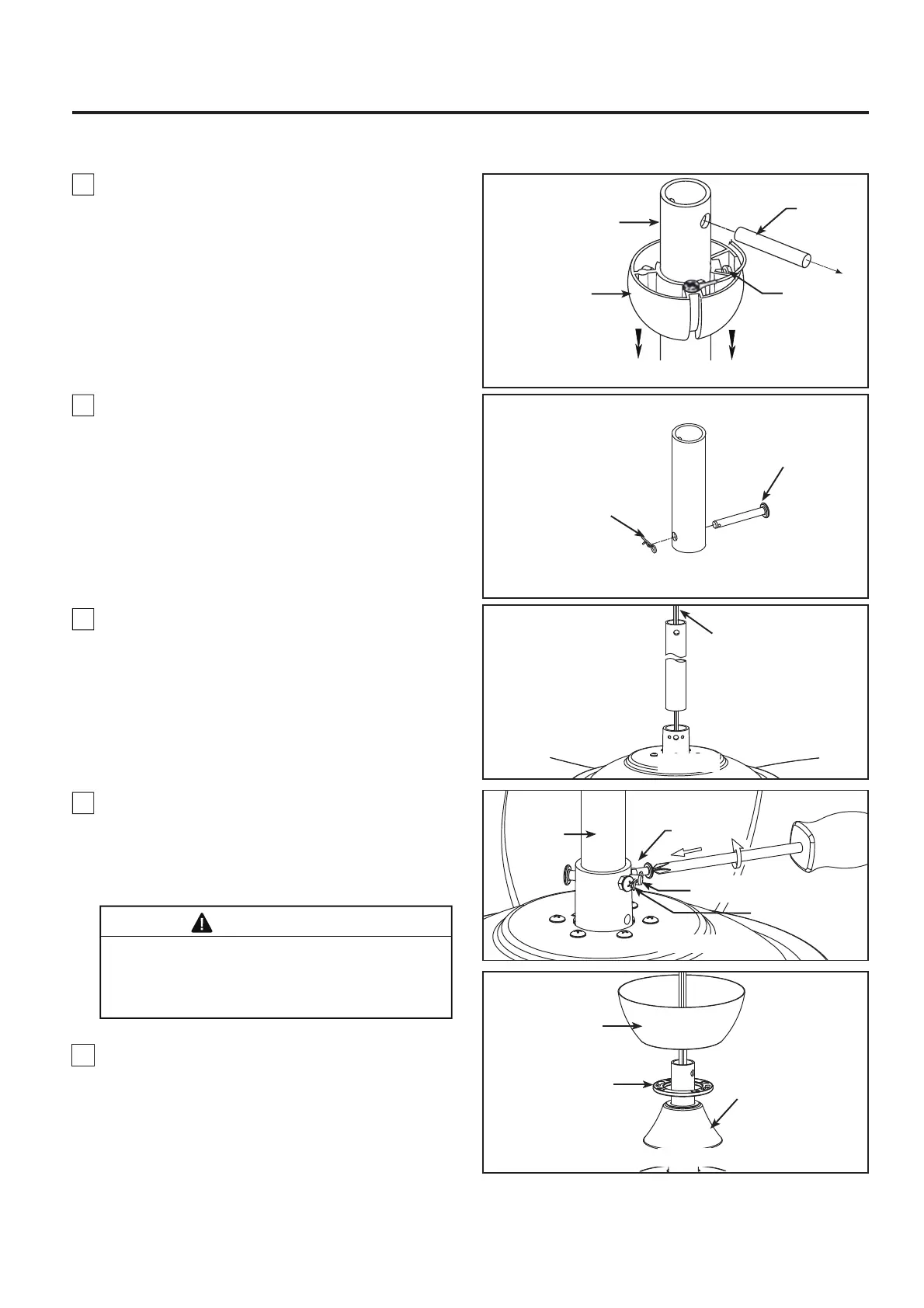

Cómo ensamblar el ventilador de techo
Figura 1
Figura 2
Ranura de la
bola colgante
Pasador
Tornillo
de fijación
Rojo, gris, amarillo
cables y cable de
seguridad
Tornillo de
fijación (2)
Pasador de
horquilla
Capuchón
de techo
Cubierta de
unión del motor
Cubierta del
tornillo de la base
Varilla
Varilla
Pasador de
horquilla
Clip de horquilla
Clip de
horquilla
