Capuchón
de techo
Cubierta de
unión del motor
la cubierta del
tornillo de la base

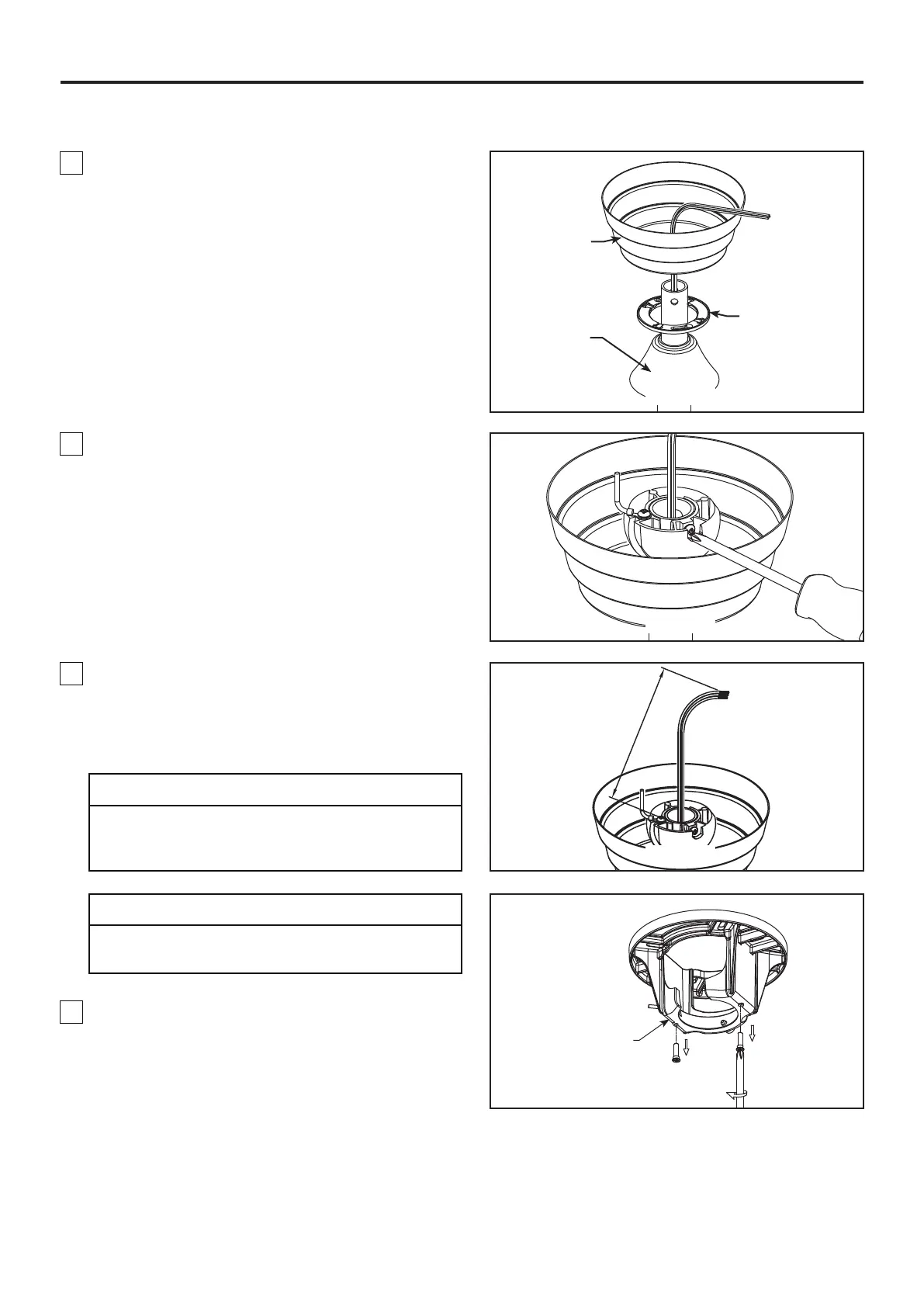

Cómo ensamblar el ventilador de techo (cont.)
Figura 5
5. Pase los cables y cable de seguridad a través de la
cubierta de unión del motor, la cubierta para el tornillo
del capuchón y el capuchón con el lado abierto
apuntando hacia arriba. (Figura 5)
6. Vuelva a colocar la semiesfera en el barral como
se indica a continuación. Pase los cables de marrón,
azul, rojo, gris, amarillo y cable de soporte para techo
a través de la semiesfera. Pase el pasador a través
de los dos orificios en el barral y alinee la semiesfera
de modo que el pasador quede atrapado en la ranura
de la parte superior de la misma. Empuje la
semiesfera hacia arriba, bien ajustada contra el
pasador. Ajuste firmemente el tornillo de fijación en la
semiesfera. fijación está flojo, podría provocar
oscilación del ventilador. (Figura 6)
7. Corte el exceso de cable aproximadamente de 15 a
23 cm (6 a 9 pulgadas) por encima de la parte
superior del barral. Pele 1,2 cm (1/2) del aislamiento
en cada extremo del cable. (Figura 7)
Figura 6
Figura 7
15,24 cm a
22,86 cm
Unidad del soporte
de suspensión
Figura 8
8. Extraiga los dos tornillos de hombro en el soporte
del gancho y guarde los tornillos para pasos
posteriores. (Figura 8)
36
PRECAUCIÓN
Se deben revisar todos los tornillos de fijación y
volver a ajustarlos cuando sea necesario antes de
realizar la instalación.
Toutes les vis de réglage doivent être vérifiées et
resserrées nécessaire avant l'installation.
