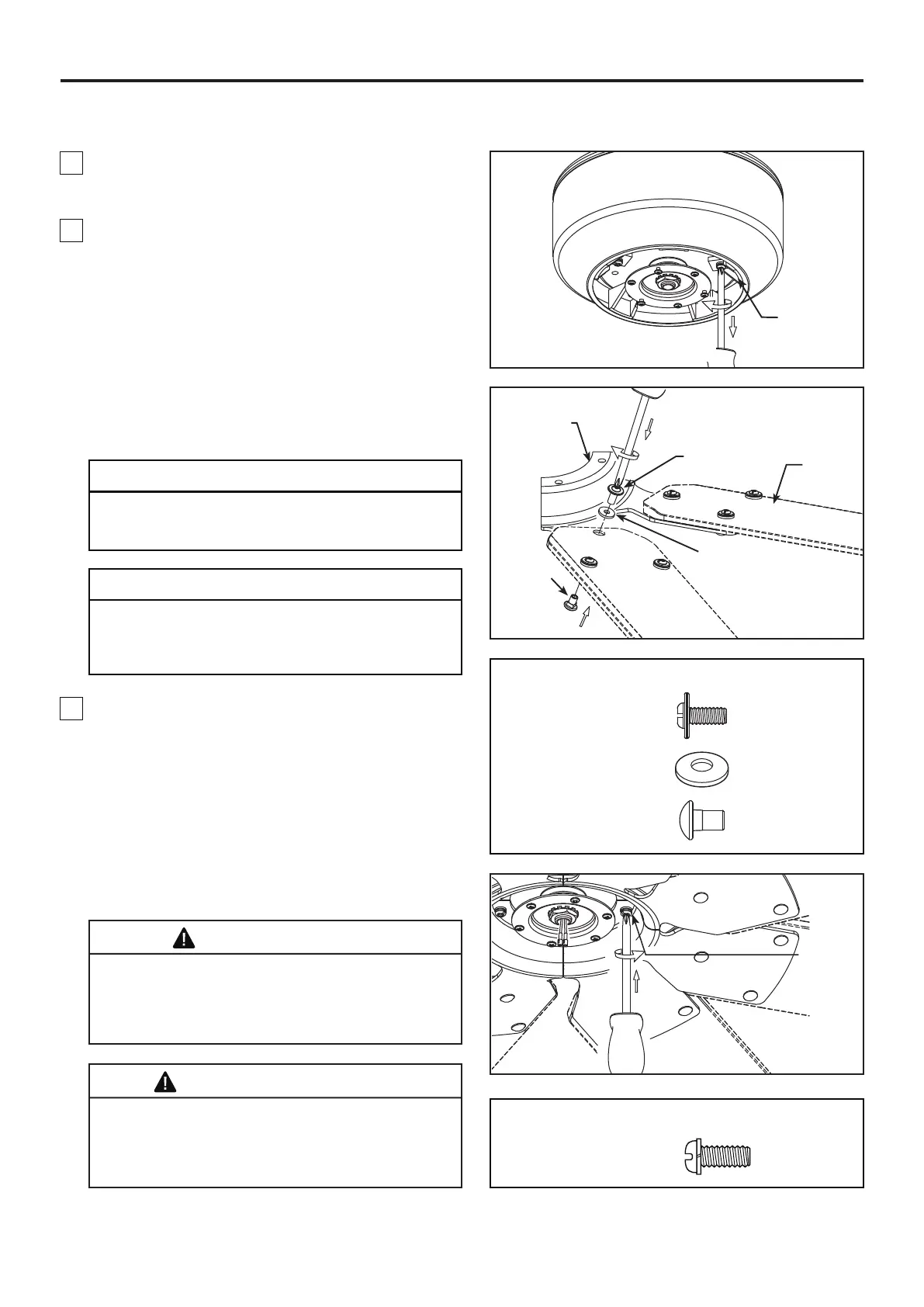

Cómo ensamblar las aspas del ventilador de techo y la tapa
Soporte
de aspas
Aspas
X 24
Tornillo de
3/16”-24
X 8
Tornillos con arandelas
de seguridad de 1/4”-20
Arandela plana X 24
3/16”-24 Tuerca de
cabeza hexagonal
X 24
Aditamentos utilizados:
3. Ajuste las aspas ensambladas y los soportes al del
motor con los tornillos y las arandelas de seguridad
suministrados desde el bolsas de accesorios.
Asegúrese de que los tornillos que fijan los soportes
de aspas al buje del motor estén bien ajustados y
quesoportes de aspas estén correctamente
colocados. (Figura 3)
NOTA: Periódicamente verifique los aditamentos de
los soportes de las aspas y vuelva a asegurarlos si es
necesario. (ver mantenimiento por debajo)
2. Apoye el lado liso del soporte de aspas sobre una
superficie plana, con la parte interior del soporte
mirando hacia arriba. Ensamble el aspa en el soporte
de aspas con tuerca de cabeza hexagonal, tornillos y
arandelas plana. Asegúrese de que la parte inferior
del aspa se encuentre bien apoyada sobre el soporte.
FIje los tornillos, sin apretarlos demasiado. (Figura 2)
NOTA: Encontrará que la pala del ventilador viene
empaquetada en su propio envoltorio de cartón y que
las sujeciones de las palas y la bolsa del hardware
vienen en la caja del ventilador.
1. Retire y deseche los cuatro topes de goma del
motor del ensamble del motor quitando los tornillos.
(Figura 1)
Figura 2
Figura 3
Tornillo
(2 por
soporte
de aspas)
Para reducir el riesgo de lesiones personales, no
doble los soportes de aspas al instalarlos, balancear
las aspas o limpiar el ventilador. No coloque objetos
extraños entre las aspas del ventilador en
funcionamiento.
Afin de réduire le risque de blessure, ne pliez pas les
porte-pales lors de l'installation, de l'équilibrage des
pales, ou du nettoyage du ventilateur. N'insérez pas de
corps étrangers entre les pales en rotation.
ADVERTENCIA
AVERTISSEMENT
Aditamentos utilizados:
Topes de
goma
Figura 1
43
No conecte las aspas hasta que el ventilador esté
totalmente instalado. Instalar el ventilador con las aspas
colocadas podría ocasionar daños en las mismas.
PRECAUCIÓN
Ne raccordez pas les pales du ventilateur tant que le
ventilateur n'est pas complètement installé.
L'installation du ventilateur avec les pales assemblées
peut endommager les pales du ventilateur.
ATTENTION
Tornillos de
3/16”-24
Arandela
plana
3/16”-24
Tuerca
de cabeza
hexagonal
