Fanimation LEVON MAD7912B Series

Cómo ensamblar el ventilador de techo
Tornillo
de fijación
Clip de
horquilla
Marrón, Azul, Rojo, Gris,
Amarillo cables y cable
de seguridad
Tornillo de
fijación (2)
Tornillo de
fijación (2)
Clip de horquilla
Pasador de
horquilla
Varilla
Varilla
Pasador
Bola colgante

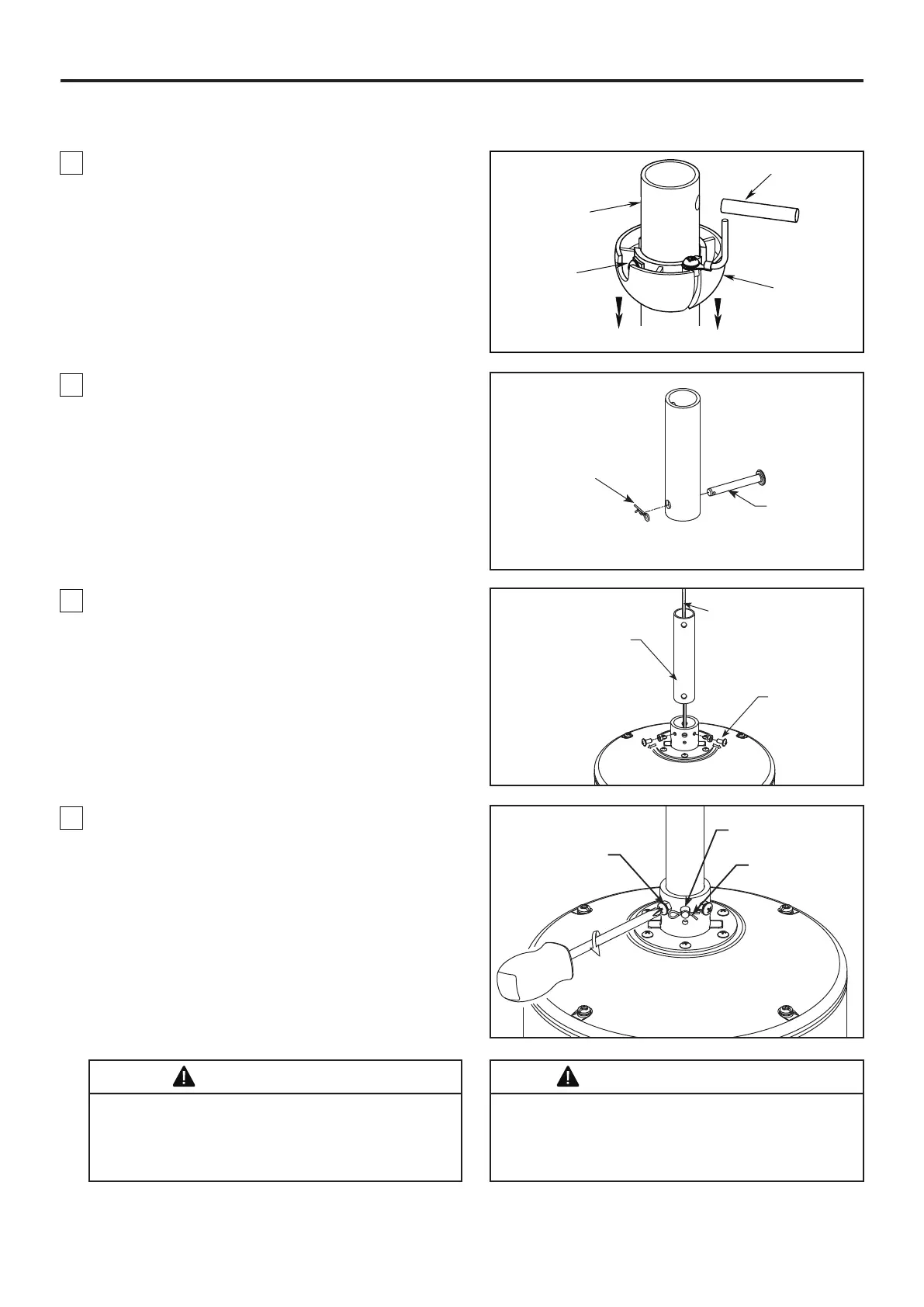

1. Antes de realizar el ensamblaje, separe y guarde
las bolsas de accesorios en el empaque. Afloje el
tornillo de fijación de la semiesfera para lograr que
ésta pueda desplazarse libremente por el barral.
Retire el pasador del barral y luego extraiga la
semiesfera. Conserve el pasador y la semiesfera
para su reinstalación en el Paso 6. (Figura 1)
Figura 1
2. Retire el clip de horquilla y pasador de horquilla de
la parte inferior de la bola para colgar. Retener el
pasador y clip para la reinstalación en el paso 4.
(Figura 2)
3. Afloje los dos tornillos de fijación del soporte del
barral de soporte para techo a través de la varilla.
Introduzca los cables de color marrón, azul, rojo, gris,
amarillo cables y cable de seguridad a través de la
varilla. (Figura 3)
4. Coloque el soporte de la varilla y alinee los orificios
de la clavija de horquilla en ambas piezas. Instale la
clavija de horquilla y asegúrela con la pinza de
horquilla. Fije los dos tornillos de presión y las tuercas
de seguridad en el soporte de la varilla interior.
(Figura 4)
Figura 2
Figura 3
Figura 4
Figure 3
ADVERTENCIA
Es fundamental que instale correctamente el pasadorde
horquilla en el soporte de la varilla, y que
ajustefirmemente los tornillos de fijación y las tuercas.
El incumplimiento de dicho paso podría hacer que el
ventilador se caiga.
AVERTISSEMENT
Il est crucial que l'axe à épaulement dans le support de
la tige de suspension descendante soit correctement
installé. Le ventilateur risque de tomber si vous ne
vérifiez pas que l'axe et la pince de retenue sont
correctement installés.
35
Pasador de horquilla
