Fanimation MA7966 User Manual

31

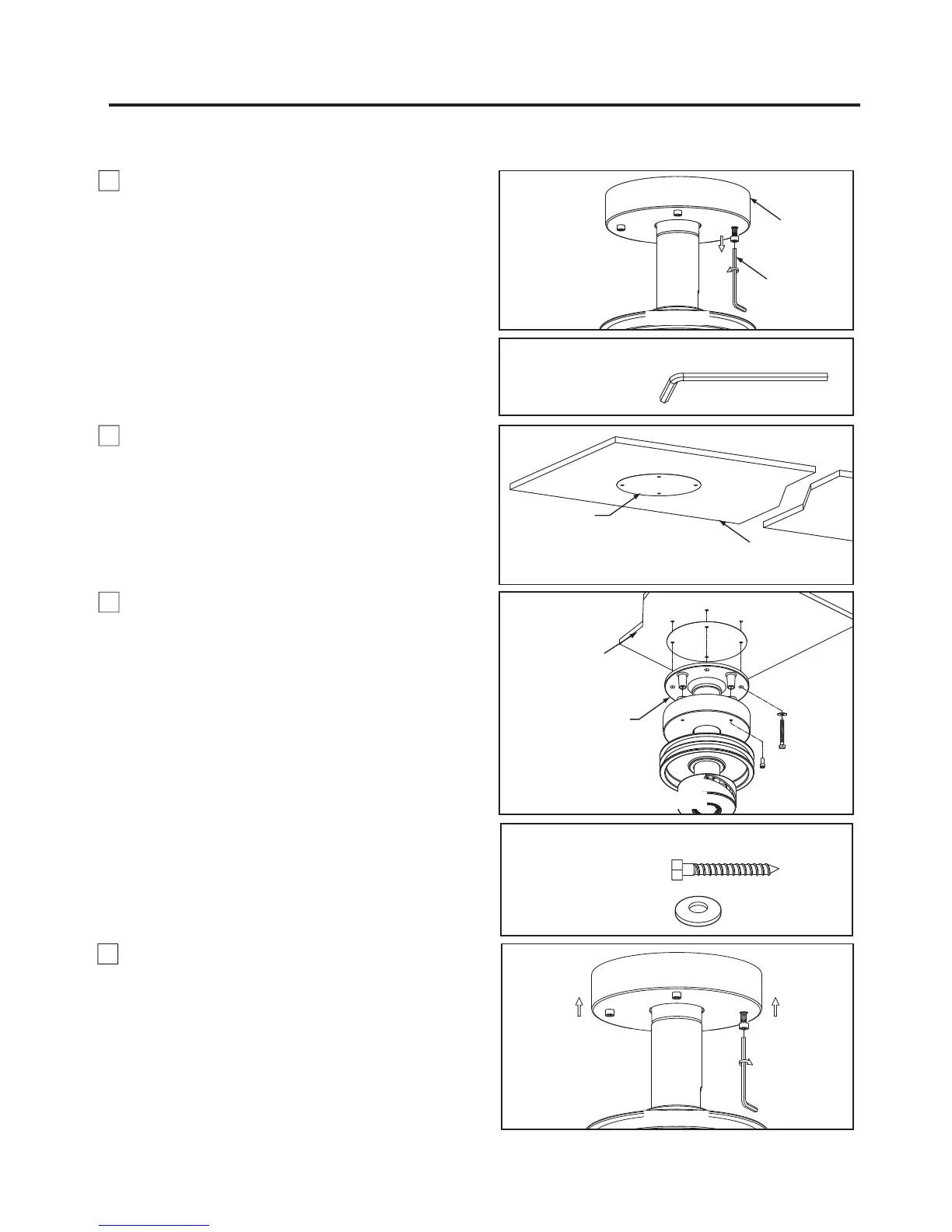

Cómo colgar la unidad del cabezal
1. Extraiga los cuatro tornillos de la carcasa de montaje
de la unidad del polea utilizando la llave de Allen
suministrada. Guarde los tornillos para su reinstalación
en el paso 4. (Figura 1)
2. Pegue el papel piloto del orificio en la madera de
contrachapado. (Figura 2)
Carcasa de montaje
de la unidad del
polea
Llave de Allen
Madera de contrachapado
Papel piloto del
orificio
Llave de Allen
1/8Ŋ x 60 x 20 mm
HARDWARE USED:
x 4
x 4
Arandelas
planas
Tirafondos
Aditamentos utilizados:
ŊZŊ
4. Instale la carcasa de montaje de la unidad del polea
utilizando los tornillos anteriormente extraídos y fíjelos
todos de nuevo adecuadamente. (Figura 4)
Figura 4
Figura 1
Figura 2
Unidad del polea
Figura 3
3.(QSULPHUOXJDUWDODGUHORVRULILFLRVJXtDVGHÝHQ
la base de contrachapado o viga de sujeción para evitar
que se raje o rompa. Instale la unidad del
polea en el
WHFKRFRQORVWLUDIRQGRVGHÝ[Ý\ODVDUDQGHODV
planas. La broca pasará a través de la arandela plana y
la estructura del edificio.
(Figura 3)
3O\ZRRGôÝWKLFNPLQ
%DFNLQJ6HFXUHGWR
6WUXFWXUDO0HPEHU
