Figura 7
Figura 6
Figura 5
Figura 4
4. Recorte la correa que sobre tal y como se muestra a
continuación. El solapamiento debe medir
aproximadamente dos pulgadas de largo. (Figuras 6 & 7)
1. Enrolle la correa alrededor de las poleas para que quede
conectada y esté montada en sí mismo como se muestra
en la ilustración. Utilice las pinzas de muelles suministradas
para mantener la correa en su sitio de forma temporal.
Dejando las pinzas en el mismo sitio, agarre ambos
extremos de la correa y tire con fuerza. Las pinzas deberían
seguir sujetando la correa después de soltarla. (Figura 1)
2. Perfore dos orificios (de aprox. 1/8 pulgadas de diámetro)
a través de las correas montadas, dejando un espacio entre
ambos orificios de una pulgada utilizando la perforadora
suministrada. (Figura 2)
3. Instale dos remaches utilizando la remachadora, los
remaches y las arandelas de remaches. El cabezal plano
del remacha debe quedar en la parte interior de la correa
(el lado que toque la polea), mientras que la arandela del
remache se coloque en el lado exterior de la correa.
(Figuras 3, 4, & 5)

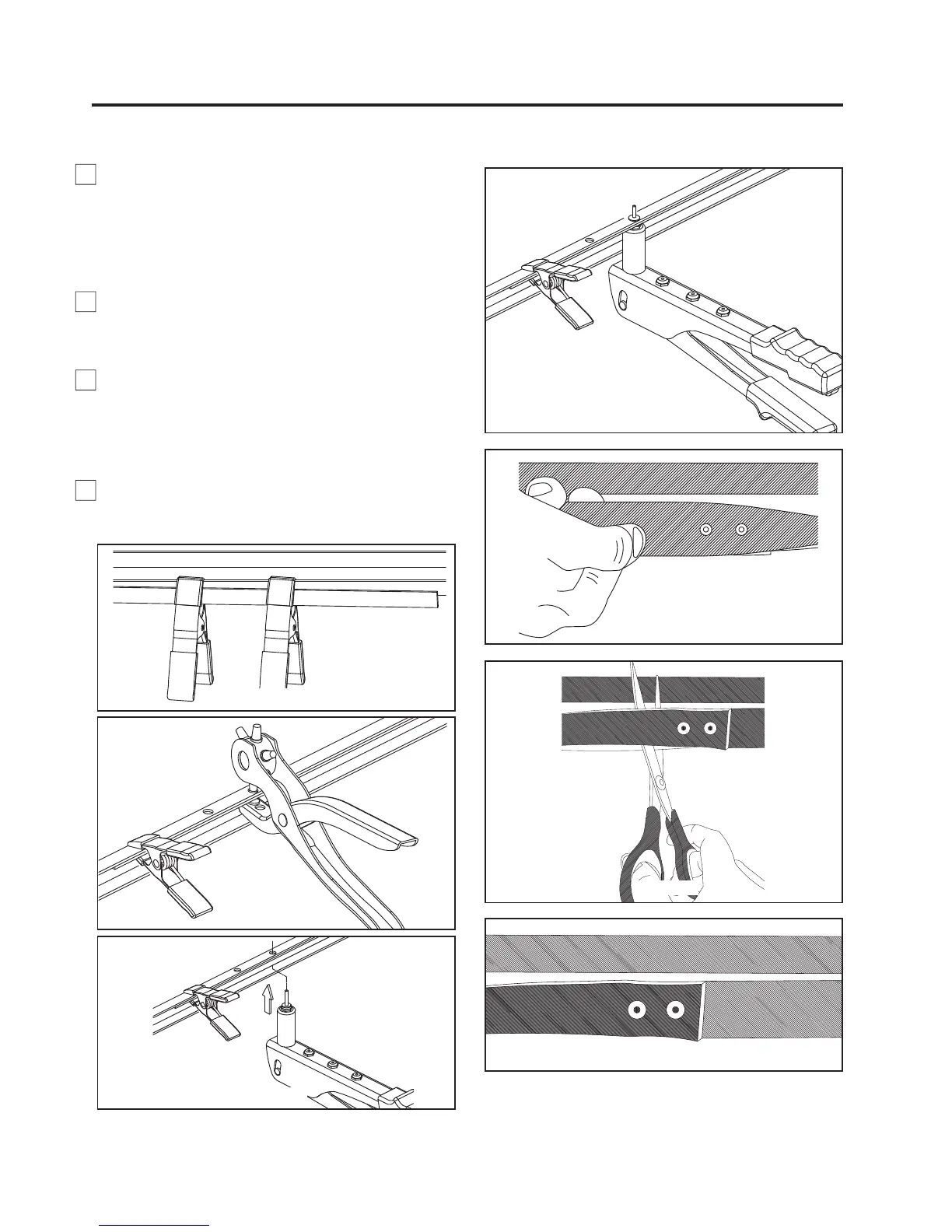

Figura 1
Figura 3
Figura 2
Instrucciones del ensamblaje de la correa
