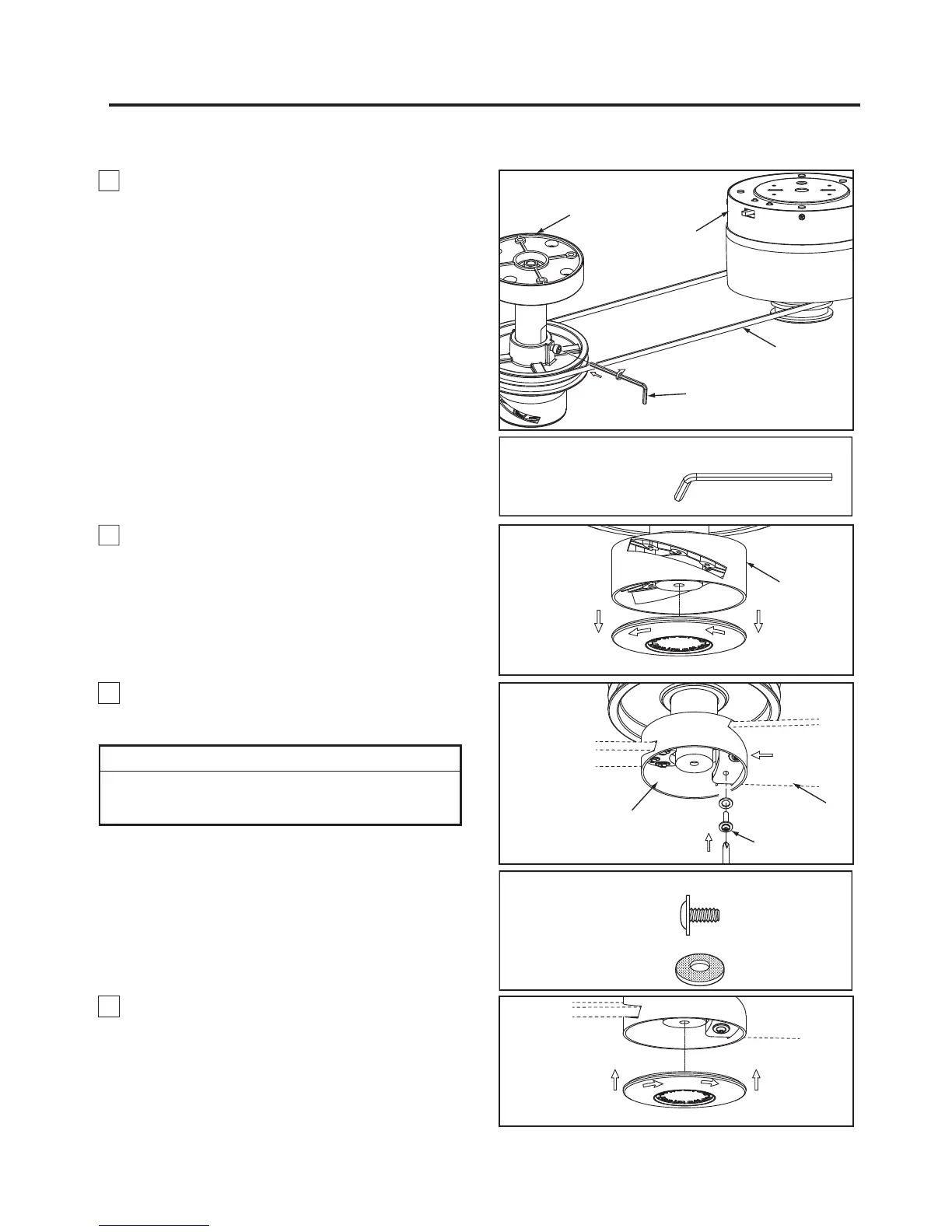

1. Para ajustar el alineamiento vertical de la correa,
afloje el tornillo de la polea de la unidad del polea
con la llave Allen suministrada para ajustar dicha
polea y conseguir que la correa esté en paralelo con
el suelo. A continuación, fíjela con el tornillo. (Figura 1)
2. Extraiga el capuchón final de la unidad del polea.
Guárdelo para más adelante. (Figura 2)
Figura 1
Aspa
Llave de Allen
6 x 90 x 32 mm
33
Unidad del polea
Unidad del polea
Unidad del polea
Unidad de motor
Llave de Allen
Correa
Figura 2
Figura 4
Figura 3
Aditamentos utilizados:
Aditamentos utilizados:
(2 por conjunto)
x 6
x 6
Arandela de fibra
Tornillos de cabeza
FGŊ
3. Asegure bien las aspas con tornillos de cabeza.
(no incluido) con
tornillos de cabeza con arandela de fibra.
No ajuste demasiado. (Figura 3)
4. Asegure el capuchón final de la unidad del polea
girando en el de las agujas del reloj.
(Figura 4)
CAUTION
Do not connect fan blades until the fan is completely
installed. Hanging fan with blades connected may result
in damage to the fan blades.
NOTA: Set de pala de madera opcional B7966** es disponibles
para esta unidad. No es apropiado para su uso en ubicaciones
húmedas.
Cómo montaje de las palas del ventilador
Tornillos de cabeza
GHÝ
