Fantech SHR 1504 - Exemples Dinstallation des Conduits

33
fantech

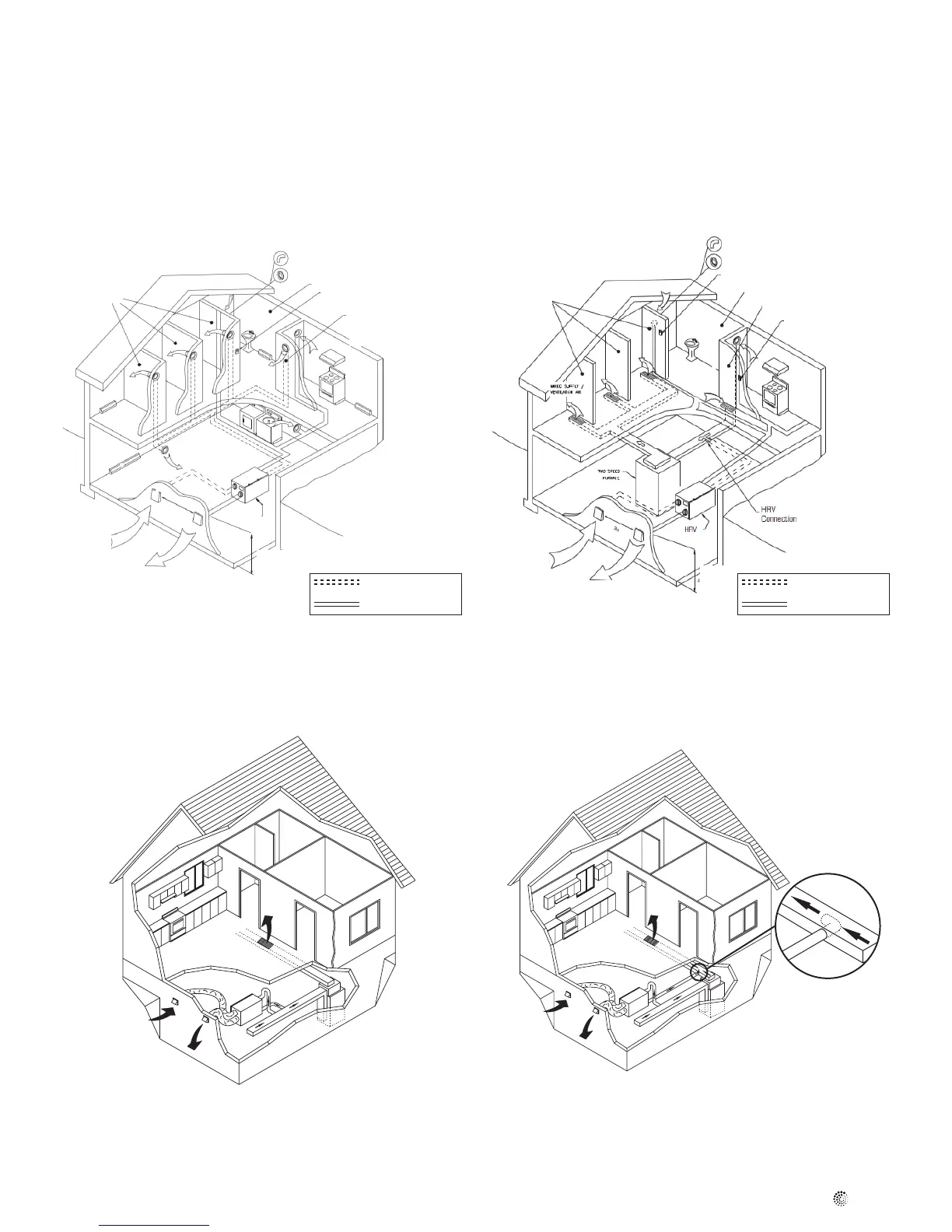

Exemples d'installation des conduits
Système entièrement spécialisé Système partiellement spécialisé
Installation spécialisée - Option 1 Installation spécialisée - Option 2
Salle de bains
Air frais
Air évacué
Commande centrale (en option)
Air frais acheminé au
salon
Grille d'évacuation CG4 (Grille ajustable 4 po)
FEL 4 (Coude 4 po)
460 mm
3m
HRV
Chambres
460 mm
Salle de bains
Air frais
Air évacué
Commande centrale (en option)
Air frais acheminé au salon
Grille d'évacuation CG4 (Grille ajustable 4 po)
FEL 4 (Coude 4 po)
Approvisionnement
Évacuation
Thermostat de la fournaise
Approvisionnement
Évacuation
Chambres
