BLUEHELIX TECH RRT H
114 RO
cod. 3541C673 - Rev. 00 - 11/2020
Conectarea la un boiler pentru apă caldă menajeră
Cartela electronică a aparatului este prevăzută pentru acţionarea unui boiler extern pentru prepararea apei calde me-
najere. Efectuaţi racordurile hidraulice conform schemei din fig. 19. Efectuaţi conexiunile electrice aşa cum se arată în
schema electrică din fig. 58. Trebuie să se utilizeze kitul cod 1KWMA11W. Sistemul de control al centralei, la următo-
area aprindere, recunoaşte prezenţa sondei boilerului şi se configurează automat, activând afişajul şi comenzile core-
spunzătoare funcţiei de prepararea a apei calde menajere.

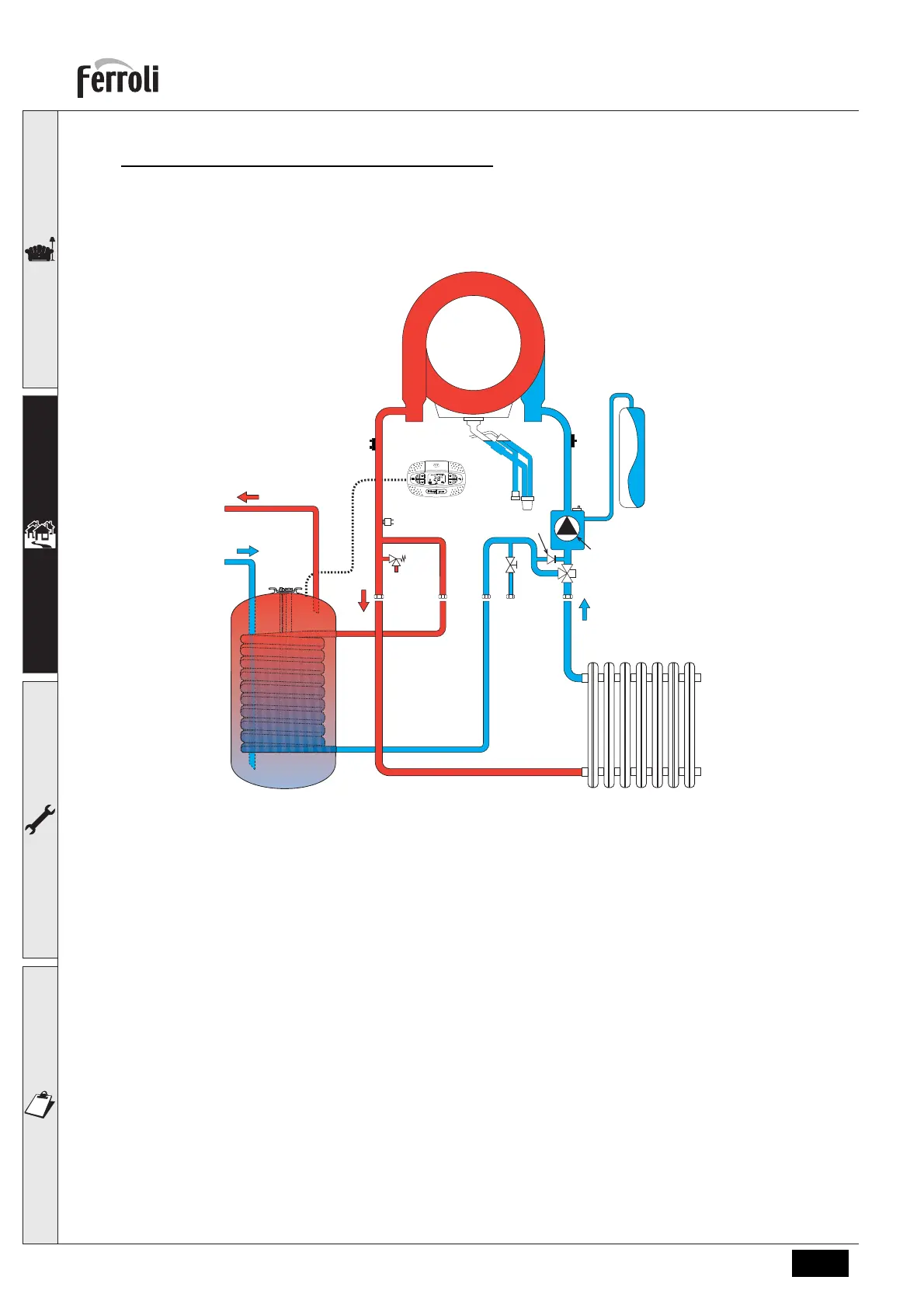

fig. 19- Schema de racordare la un boiler extern
8 Ieşire apă caldă menajeră
9 Intrare apă menajeră
10 Tur instalaţie - Ø 3/4”
11 Retur instalaţie - Ø 3/4”
95 Valvă deviatoare
209 Tur boiler - Ø 3/4”
210 Retur boiler - Ø 3/4”
2.4 Racordarea la gaz
B
Înainte de a efectua racordarea, verificaţi ca aparatul să fie prevăzut pentru
funcţionarea cu tipul de combustibil disponibil.
Branşarea la gaz trebuie să fie efectuată la racordul corespunzător (vezi ) în
conformitate cu normele în vigoare, cu o ţeavă metalică rigidă, sau la perete
cu o ţeavă flexibilă continuă din oţel inox, interpunând un robinet de gaz în-
tre instalaţie şi centrală. Verificaţi ca toate racordurile de gaz să fie etanşe.
În caz contrar, poate exista riscul de incendiu, explozie sau asfixie.
8
9
10
11
14
186
34
56
36
193
32
74
95
241
114
209
210
