BLUEHELIX TECH RRT H
66 ES
cod. 3541C673 - Rev. 00 - 11/2020

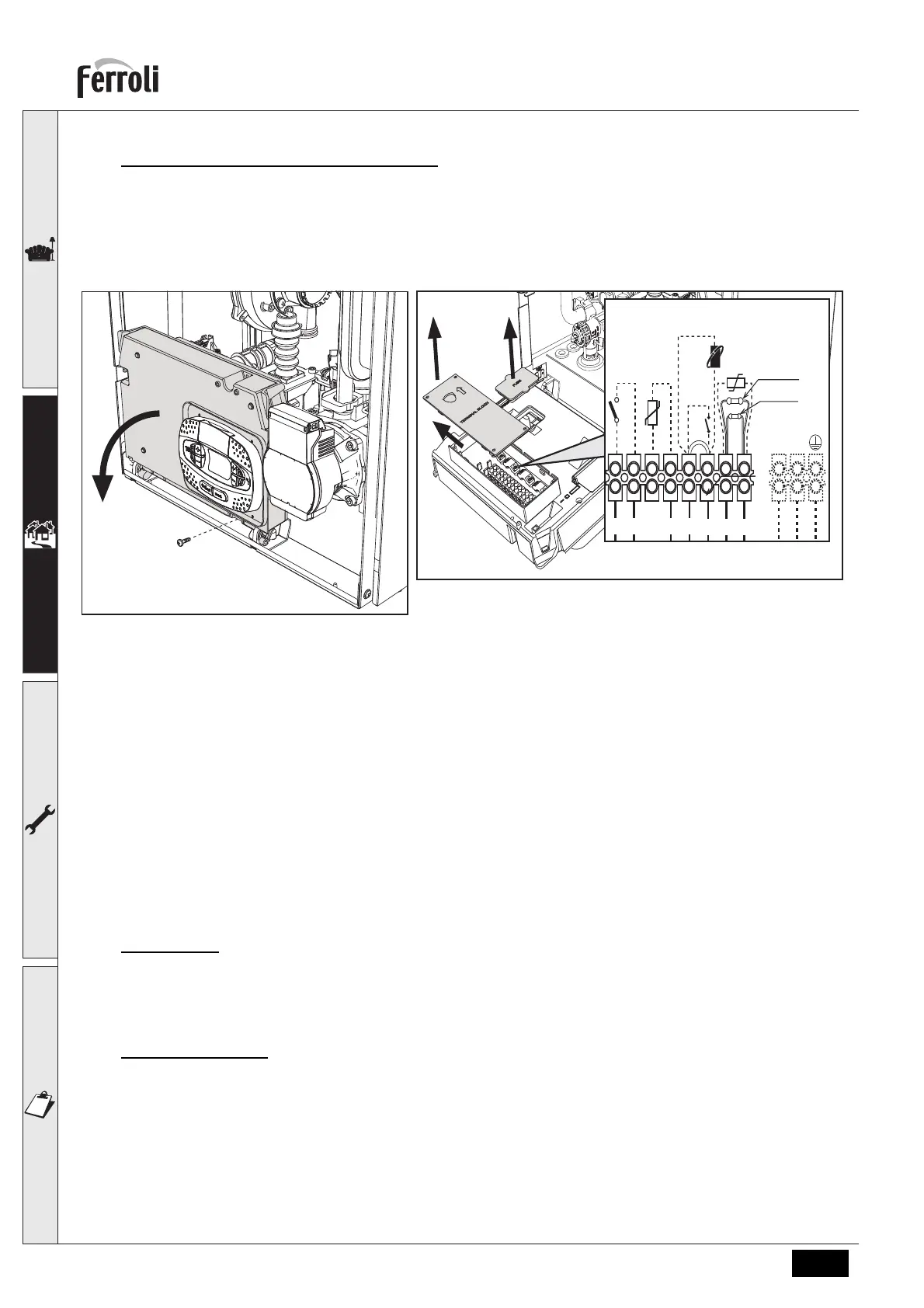

Acceso a la caja de conexiones y al fusible
Tras quitar el panel frontal ( *** 'Apertura del panel frontal' on page 83 ***), es posible acceder a la regleta de conexión
(M) y al fusible (F) según las indicaciones siguientes (fig. 20 e fig. 21). Los bornes indicados en la fig. 21 deben tener
contactos secos (no 230V). La posición de los bornes para las diferentes conexiones también se ilustra en el esque-
ma eléctrico de la fig. 58.
2.6 Conductos de humos
B
LOS LOCALES DONDE SE INSTALEN LAS CALDERAS DEBEN CUMPLIR
LOS REQUISITOS DE VENTILACIÓN FUNDAMENTALES. EN CASO CON-
TRARIO, EXISTE PELIGRO DE ASFIXIA O INTOXICACIÓN.
LEA LAS INSTRUCCIONES DE INSTALACIÓN Y MANTENIMIENTO ANTES
DE INSTALAR EL APARATO.
RESPETE TAMBIÉN LAS CARACTERÍSTICAS DE DISEÑO.
SI LA PRESIÓN DENTRO DE LOS TUBOS DE SALIDA DE HUMOS SUPERA
LOS 200 Pa, ES OBLIGATORIO UTILIZAR CHIMENEAS DE CLASE “H1”.
Advertencias
El aparato es de tipo C con cámara estanca y tiro forzado, la entrada de aire y la salida de humos deben conectarse a
sistemas como los que se indican más adelante. Antes de efectuar la instalación, controlar y respetar escrupulosamen-
te las prescripciones en cuestión. Respetar también las disposiciones sobre la posición de los terminales en la pared
y/o el techo y las distancias mínimas a ventanas, paredes, aberturas de aireación, etc.
Instalación tipo C10
En el caso de chimeneas a presión en conductos colectivos, antes de hacer la instalación y los sucesivos mantenimien-
tos, se debe cerrar el conducto de salida de humos proveniente de la chimenea. DE LO CONTRARIO, EN EL LUGAR
DONDE ESTÁ INSTALADA LA CALDERA HAY PELIGRO DE ASFIXIA POR LA FUGA DE PRODUCTOS DE LA
COMBUSTIÓN.
La instalación de la caldera según el tipo C10 debe ser realizada por personal especializado, que haga los cál-
culos establecidos por las normas vigentes y respete la presión positiva máxima de la chimenea y de la calde-
ra.
fig. 20
fig. 21
F
M
10kOhm
1.8kOhm
72
139
138
A
1 2 3 4 5
6 7 8
LN
155
