BLUEHELIX TECH RRT H
150 RO
cod. 3541C673 - Rev. 00 - 11/2020
4.5 Diagrame

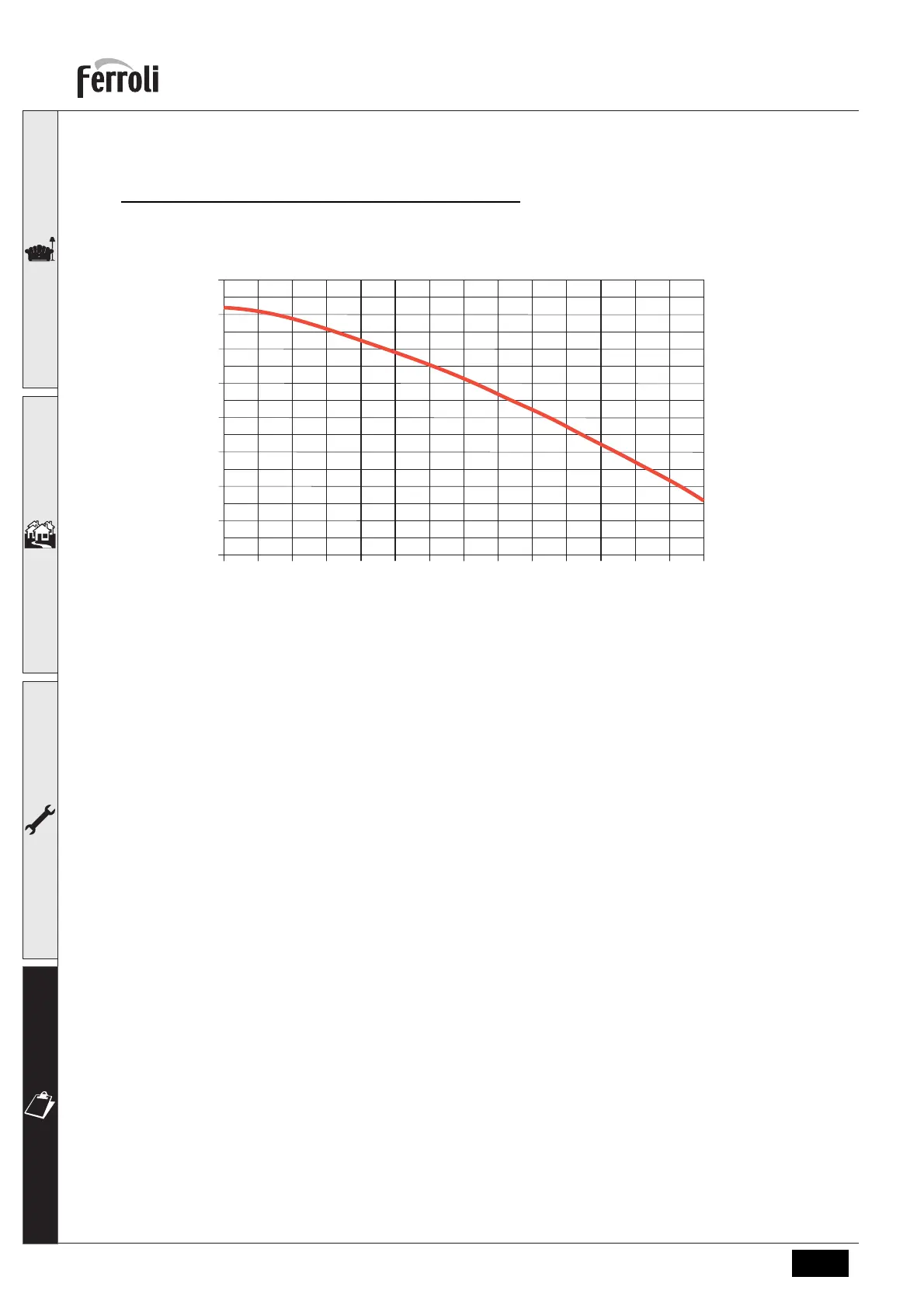

Înălţime de pompare reziduală disponibilă în instalaţie
BLUEHELIX TECH RRT H
fig. 57- Înălţime de pompare reziduală disponibilă în instalaţie
4.6 Schemă electrică
16 Ventilator
32 Pompă de circulaţie încălzire
34 Senzor temperatură încălzire
44 Valvă de gaz
72 Termostat de cameră (nu este furnizat)
81 Electrod de aprindere/ionizare
95 Valvă deviatoare
114 Presostat apă
138 Sondă externă (opţională)
139 Cronocomandă la distanţă (opţional)
155 Sondă boiler (opţional)
186 Senzor de retur
191 Senzor temperatură gaze arse
A Întrerupător ON/OFF (Pornit/Oprit) (configurabil)
l/h
H [m H
2
O]
0 200 400 600 800 1000 1200 1400
8
7
6
5
4
3
2
1
0
