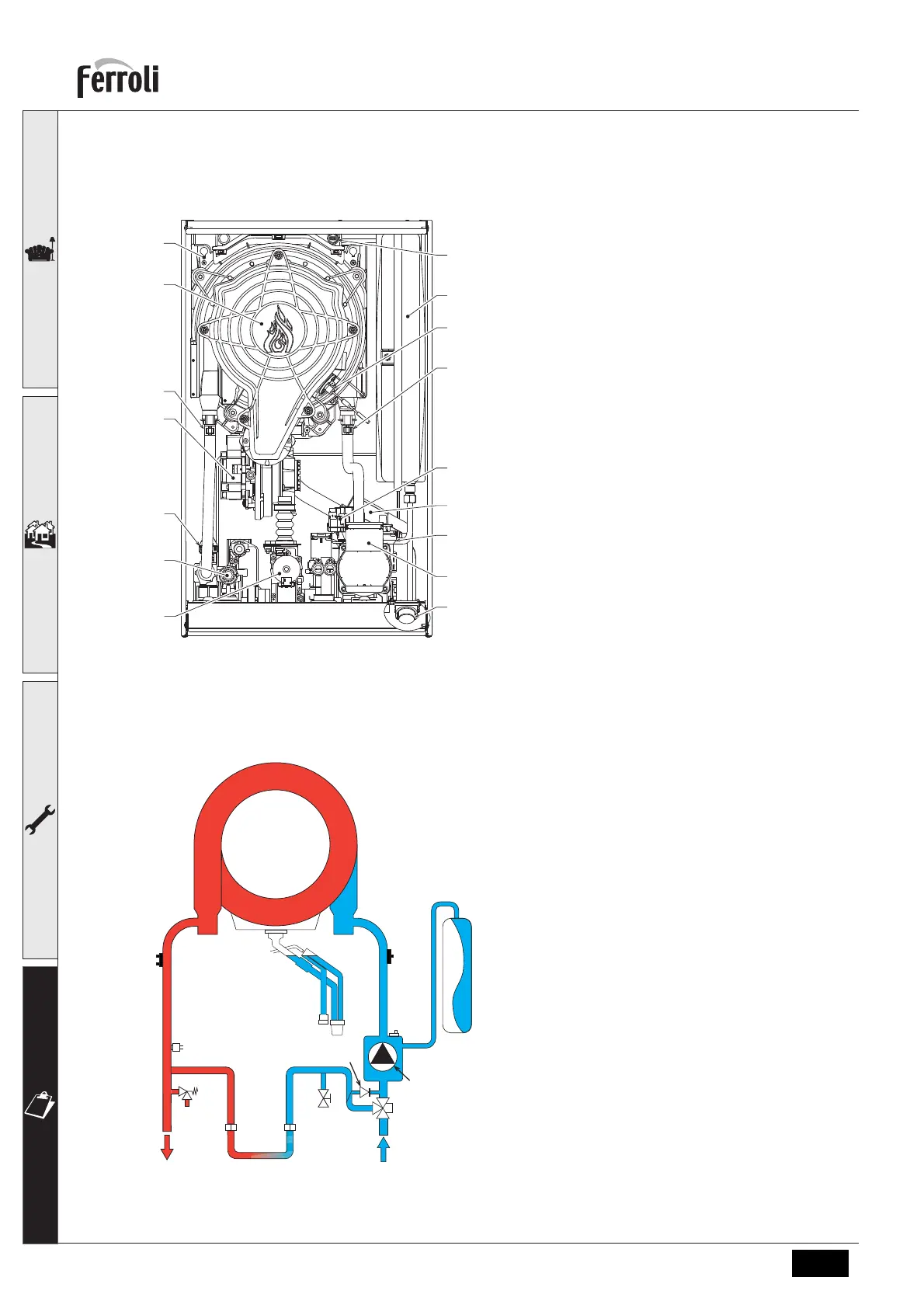

4.2 Vedere generală
4.3 Circuitul hidraulic
fig. 55- Vedere generală
14 Supapă de siguranţă
16 Ventilator
32 Pompă de circulaţie încălzire
34 Senzor temperatură încălzire
36 Evacuare automată aer
44 Valvă de gaz
56 Vas de expansiune
81 Electrod de aprindere/ionizare
95 Valvă deviatoare
114 Presostat apă
145 Hidrometru
186 Senzor de retur
191 Senzor temperatură gaze arse
193 Sifon
196 Rezervor condens
350 Grup arzător/ventilator
fig. 56- Circuitul hidraulic
8 Ieşire apă menajeră
9 Intrare apă menajeră
10 Tur instalaţie
11 Retur instalaţie
14 Supapă de siguranţă
32 Pompă de circulaţie încălzire
34 Senzor temperatură încălzire
36 Evacuare automată
aer
56 Vas de expansiune
74 Robinet de umplere instalaţie
95 Valvă deviatoare
114 Presostat apă
186 Senzor de retur
193 Sifon
241 Bypass automat (în interiorul grupului
pompei)
196
350
34
16
114
14
32
145
36
193
95
186
81
56
191
44
10
11
14
186
34
56
36
193
32
74
95
241
114
209 210
