Ferroli BLUEHELIX TECH RRT H User Manual

BLUEHELIX TECH RRT H
46 IT
cod. 3541C673 - Rev. 00 - 11/2020

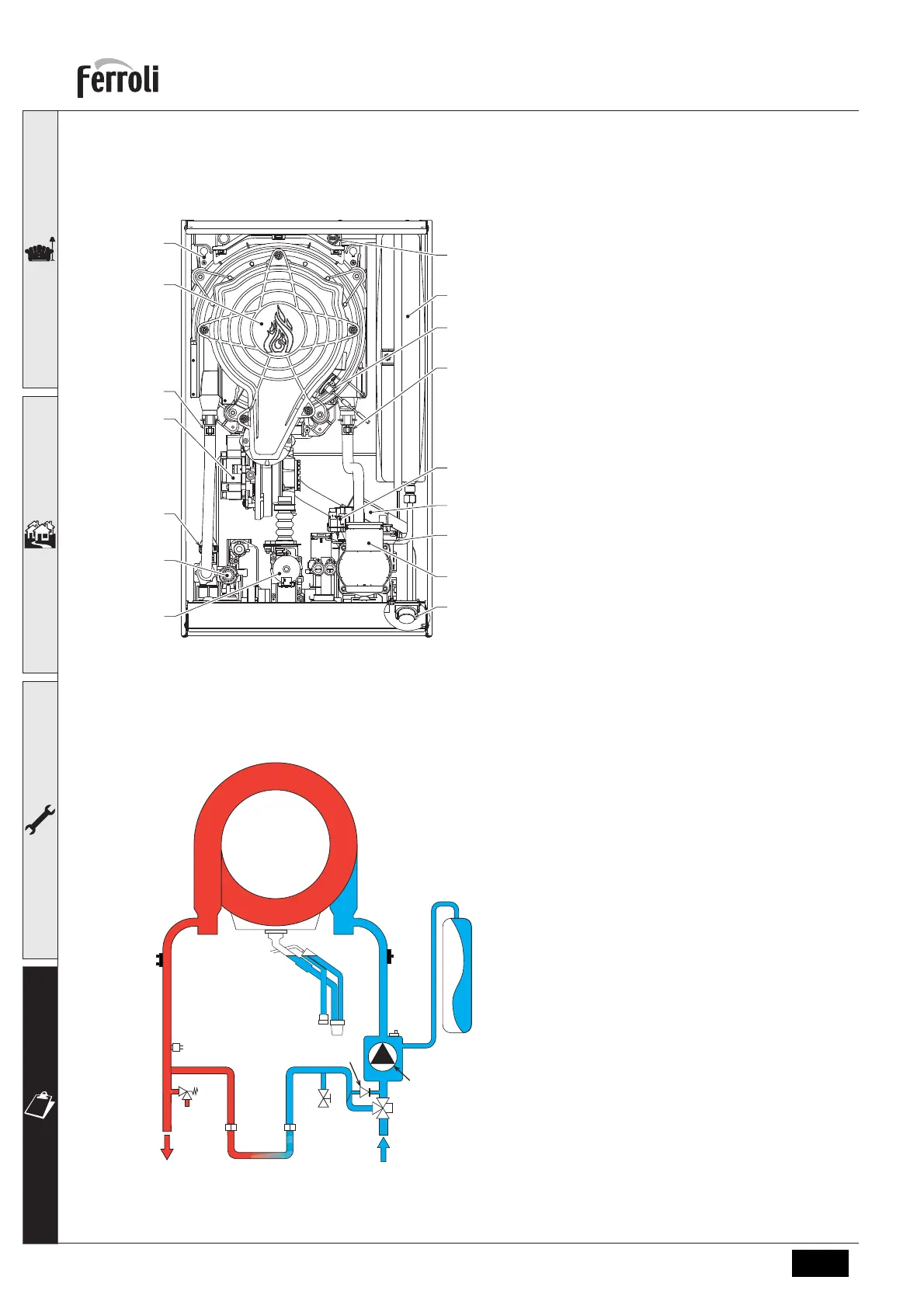

4.2 Vista generale
4.3 Circuito idraulico
fig. 55 - Vista generale
14 Valvola di sicurezza
16 Ventilatore
32 Circolatore riscaldamento
34 Sensore temperatura riscaldamento
36 Sfiato aria automatico
44 Valvola gas
56 Vaso di espansione
81 Elettrodo d’accensione/Ionizzazione
95 Valvola deviatrice
114 Pressostato acqua
145 Idrometro
186 Sensore di ritorno
191 Sensore temperatura fumi
193 Sifone
196 Bacinella condensa
350 Gruppo Bruciatore/Ventilatore
fig. 56 - Circuito idraulico
8 Uscita acqua sanitario
9 Entrata acqua sanitario
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza
32 Circolatore riscaldamento
34 Sensore temperatura riscaldamento
36 Sfiato aria automatico
56 Vaso di espansione
74 Rubinetto di riempimento impianto
95 Valvola deviatrice
114 Pressostato acqua
186 Sensore di ritorno
193 Sifone
241 Bypass automatico (interno al gruppo
pompa)
196
350
34
16
114
14
32
145
36
193
95
186
81
56
191
44
10
11
14
186
34
56
36
193
32
74
95
241
114
209 210
