Podłączenie do podgrzewacza ciepłej wody użytkowej
Karta elektroniczna urządzenia jest przystosowana do sterowania zewnętrznego podgrzewacza do produkcji ciepłej
wody użytkowej. Wykonać podłączenia hydrauliczne zgodnie ze schematem w wygląd 19. Wykonać podłączenia elek-
tryczne jak pokazano na schemacie elektrycznym w wygląd 58. Konieczne jest użycie zestawu o kodzie 1KWMA11W.
Układ sterujący kotła, przy kolejnym zapłonie, rozpoznaje obecność sondy zasobnika i konfiguruje się automatycznie,
włączając wyświetlacz i elementy sterowania odpowiadające za funkcję wody użytkowej

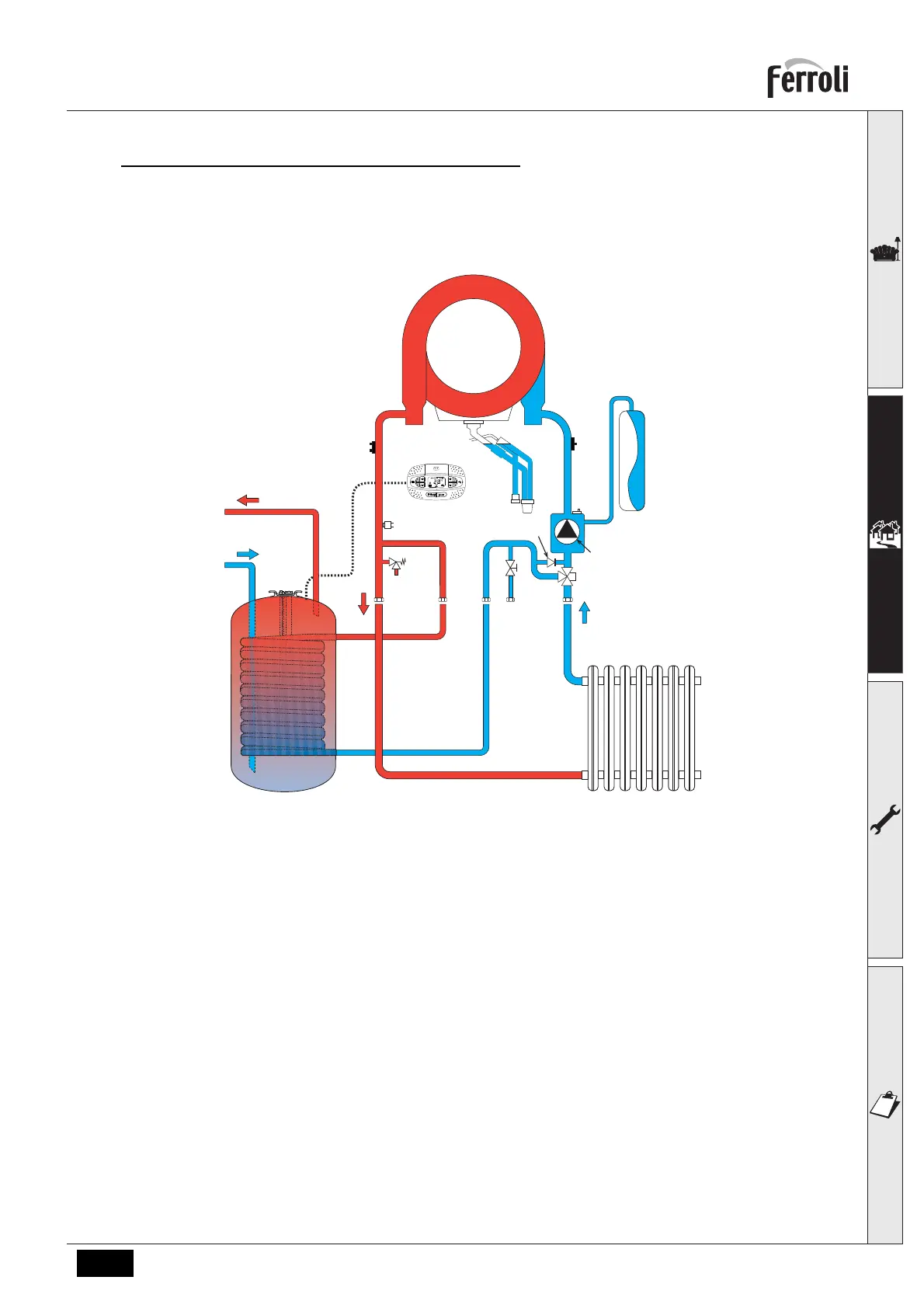

wygląd 19- Schemat podłączeń do zewnętrznego podgrzewacza
8 Wylot ciepłej wody użytkowej
9 Wlot wody użytkowej
10 Zasilanie instalacji - Ø 3/4”
11 Powrót z instalacji - Ø 3/4”
95 Zawór rozdzielczy
209 Zasilanie podgrzewacza - Ø 3/4”
210 Powrót z podgrzewacza - Ø 3/4”
2.4 Podłączenie gazu
B
Przed podłączeniem należy się upewnić, że urządzenie jest przystosowane
do pracy z dostępnym rodzajem paliwa.
Gaz musi być podłączony do odpowiedniego złącza (patrz ) zgodnie z
obowiązującymi przepisami, sztywną metalową rurą lub ciągłą elastyczną
rurą ze stali nierdzewnej, z zainstalowaniem zaworu i filtru gazu pomiędzy
układem zasilania a kotłem. Należy zapewnić, aby wszystkie połączenia ga-
zowe były szczelne. W przeciwnym razie może wystąpić ryzyko pożaru, wy-
buchu lub uduszenia.
8
9
10
11
14
186
34
56
36
193
32
74
95
241
114
209
210
