BLUEHELIX TECH RRT H
41IT
cod. 3541C673 - Rev. 00 - 11/2020

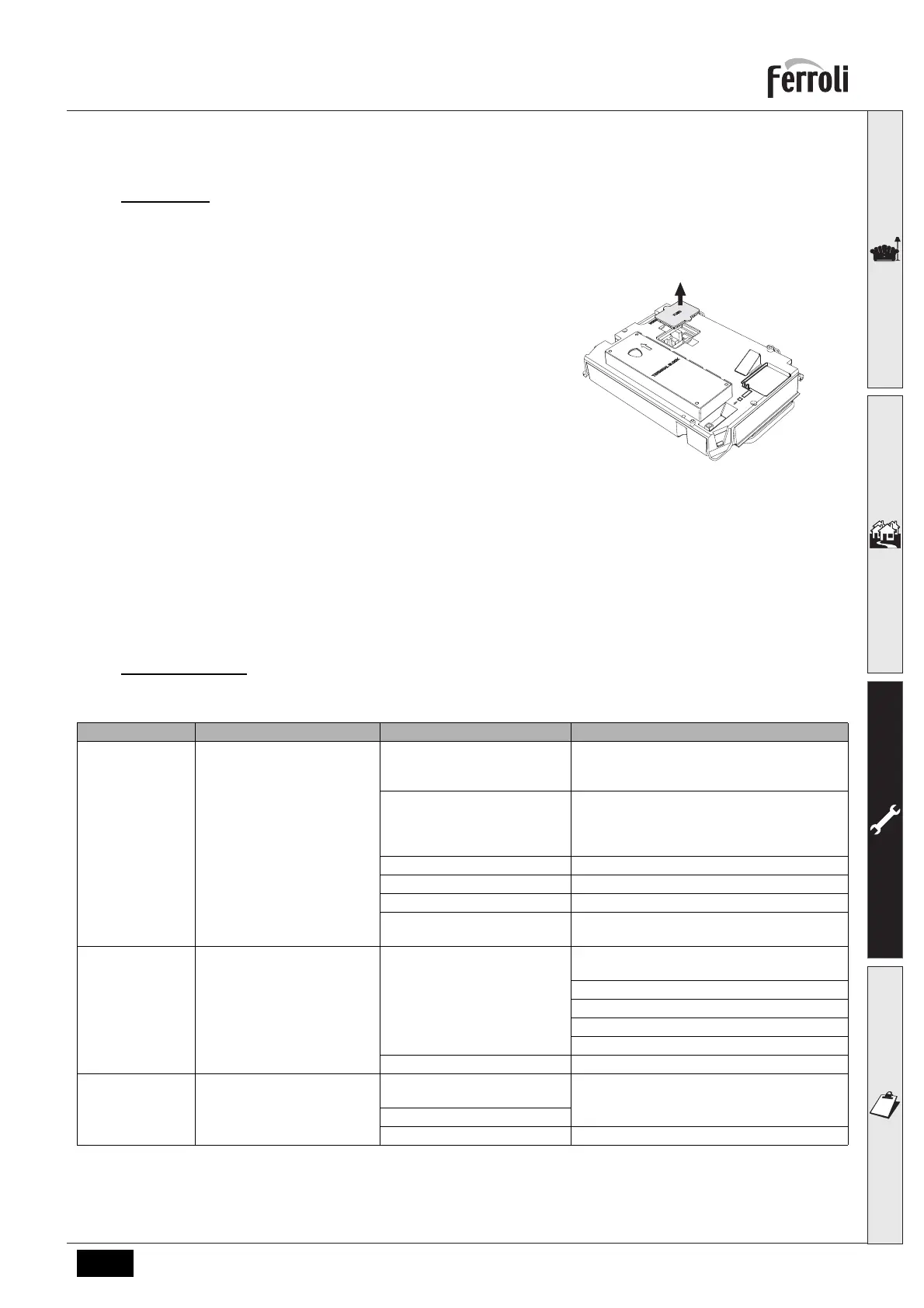

3.4 Risoluzione dei problemi
Diagnostica
Display LCD Spento
Display LCD Acceso
In caso di anomalie o problemi di funzionamento, il display lampeggia ed appare il codice identificativo dell’anomalia.
Vi sono anomalie che causano blocchi permanenti (contraddistinte con la lettera “A”): per il ripristino del funzionamento
è sufficiente premere il tasto reset (part. 6 - fig. 1) per 1 secondo oppure attraverso il RESET del cronocomando remoto
(opzionale) se installato; se la caldaia non riparte è necessario, prima, risolvere l’anomalia.
Altre anomalie causano blocchi temporanei (contraddistinte con la lettera “F”) che vengono ripristinati automaticamente
non appena il valore rientra nel campo di funzionamento normale della caldaia.
Tabella anomalie
Tabella 10 - Lista anomalie
Verificare che la scheda sia alimentata elettricamente: tramite un multimetro digi-
tale, verificare la presenza della tensione di alimentazione.
Nel caso in cui, non sia presente, verificare il cablaggio.
Nel caso in cui vi sia una tensione sufficiente (Range 195 – 253 Vac), verificare
lo stato del fusibile (3.15AL@230VAC). Il fusibile si trova sulla scheda. Per acce-
dervi vedi fig. 20 e fig. 48.
fig. 48 - Alloggiamento fusibile
Codice anomalia Anomalia Possibile causa Soluzione
A01
Mancata accensione del brucia-
tore
Mancanza di gas
Controllare che l’afflusso di gas alla caldaia sia
regolare e che siastata eliminata l’aria dalle
tubazioni
Anomalia elettrodo di rivelazione/
accensione
Controllare il cablaggio dell’elettrodo e che lo
stesso sia posizionato correttamente e privo di
incrostazioni ed eventualmente sostituire l’elet-
trodo.
Valvola gas difettosa Verificare e sostituire la valvola a gas
Pressione gas di rete insufficiente Verificare la pressione del gas di rete
Sifone ostruito Verificare ed eventualmente pulire il sifone
Condotti aria/fumi ostruiti
Liberare l’ostruzione da camino, condotti di eva-
cuazione fumi, ingresso aria e terminali.
A02
Segnale fiamma presente con
bruciatore spento
Anomalia elettrodo
Verificare il cablaggio dell’elettrodo di ionizza-
zione
Controllare l’integrità dell’elettrodo
Elettrodo a massa
Cavo a massa
Verificare ed eventualmente pulire il sifone
Anomalia scheda Verificare la scheda
A05 Anomalia ventilatore
Mancanza di tensione alimenta-
zione 230V
Verificare il cablaggio del connettore 5 poli
Segnale tachimetrico interrotto
Ventilatore danneggiato Verificare il ventilatore
