BLUEHELIX TECH RRT H
239PL
cod. 3541C673 - Rev. 00 - 11/2020

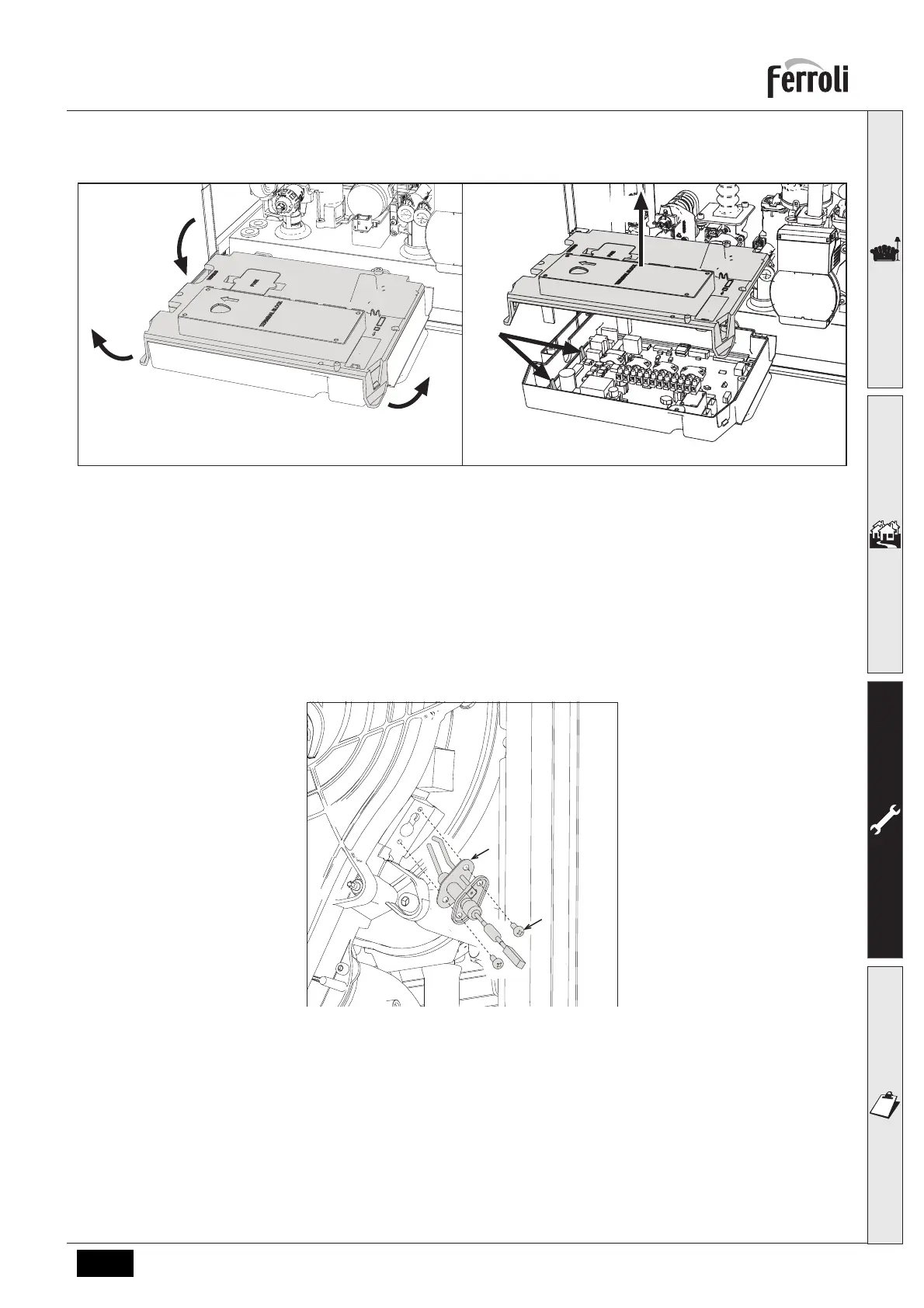

Wymiana płytki obwodów drukowanych
wygląd44
•Odłączyć zasilanie elektryczne i wyłączyć zawór gazowy przed zaworem.
• Po obróceniu panelu podnieść pokrywę, posługując się wypustkami „2”.
• Zdemontować wszystkie przyłącza elektryczne
• Podnieść płytę, korzystając z bocznych zakładek „4”.
•Włożyć nową kartę i podłączyć ponownie połączenia elektryczne.
Aby zaktualizować dane płytki drukowanej, należy użyć urządzenia „KEY”, postępując zgodnie z instrukcjami
dołączonymi do zestawu.
Wymiana i konserwacja elektrody
wygląd45
•Odłączyć zasilanie elektryczne i wyłączyć zawór gazowy przed zaworem.
•Odłączyć elektrycznie elektrodę i wyjąć ją odkręcając śruby „1”.
•Zdjąć pokrywę wymiennika i wyjąć palnik (patrz wygląd 42).
• Wyczyścić elektrodę (patrz wygląd42).
• Zamontować czystą lub nową elektrodę i zabezpieczyć ją. Włożyć uszczelkę „2”.
• Po zamocowaniu należy dokładnie sprawdzić odległość między elektrodami (patrz wygląd 42).
• Zamontować i zabezpieczyć palnik (patrz wygląd42)
• Zamontować i zabezpieczyć pokrywę palnika (patrz wygląd 42)
2
2
1
