BLUEHELIX TECH RRT H
36 IT
cod. 3541C673 - Rev. 00 - 11/2020
Sostituzione scambiatore principale
A
Prima di iniziare con le istruzioni seguenti, si consiglia di organizzarsi con delle protezioni al fine di proteggere
l’ambiente interno e la scatola elettrica della caldaia da eventuali fuoriuscite accidentali di acqua.

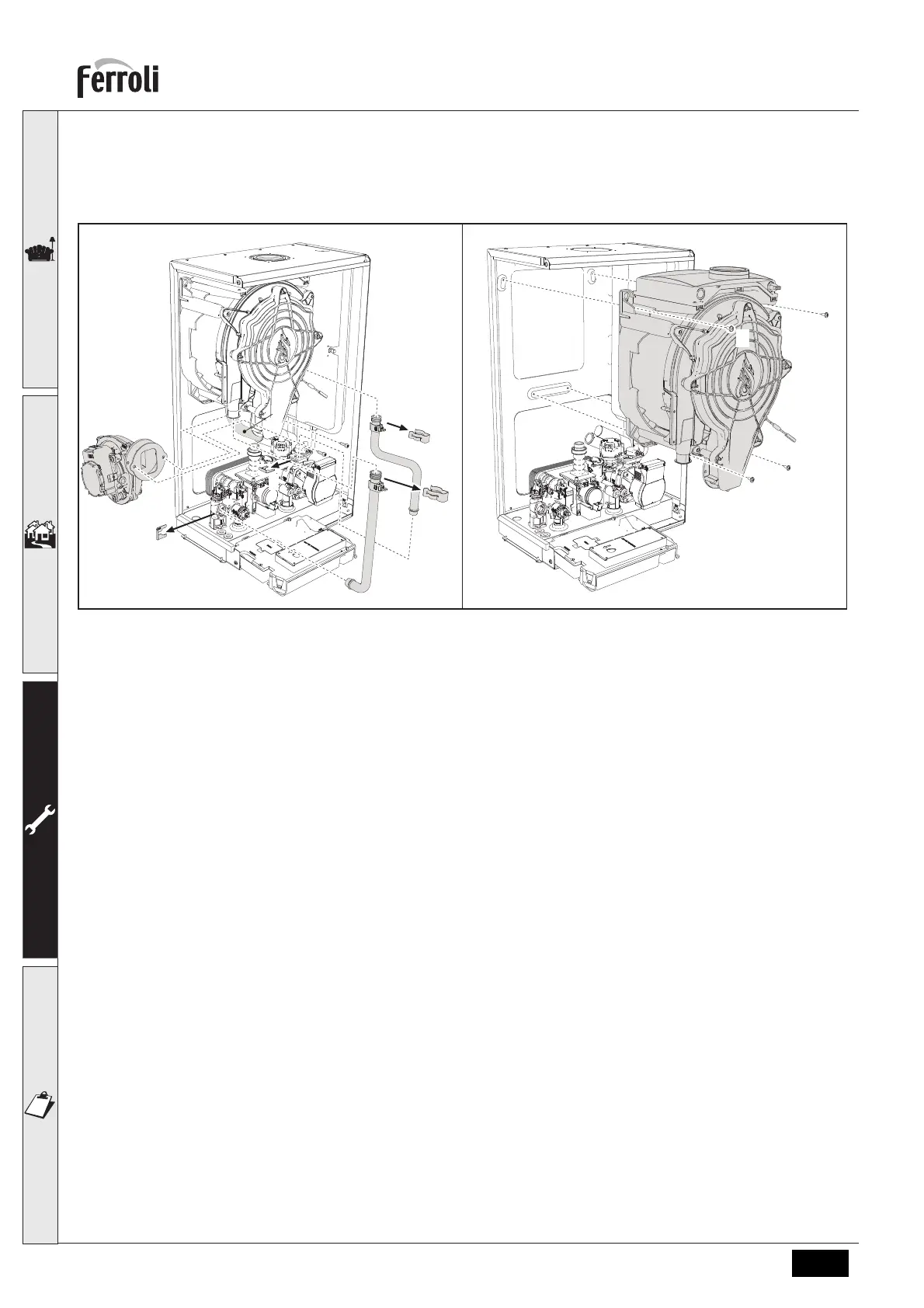

fig. 41 - Scambiatore principale
• Togliere alimentazione elettrica e chiudere il rubinetto del gas a monte della valvola
• Scollegare il connettore del sensore fumi
• Scollegare il connettore del ventilatore
• Scollegare il connettore dell’elettrodo di accensione collegato in scheda.
• Scaricare l'acqua del circuito riscaldamento della caldaia.
• Estrarre il collegamento camini (concentrico o accessorio per separati)
• Togliere il ventilatore
• Togliere le mollette dei due tubi sullo scambiatore, sulla pompa e sul gruppo idraulico
• Togliere le 2 viti superiori “5” di fissaggio scambiatore al telaio (fig. 41)
• Allentare le 2 viti inferiori “5” di fissaggio scambiatore al telaio (fig. 41)
• Estrarre lo scambiatore
• Inserire lo scambiatore nuovo appoggiandolo sulle viti inferiori “5”
• Per il montaggio, procedere con le operazioni in senso inverso
1
2
1
2
1
3
5
5
5
6
4
1
5
