151
PL
cod.3542B380-Rev00-05/2022

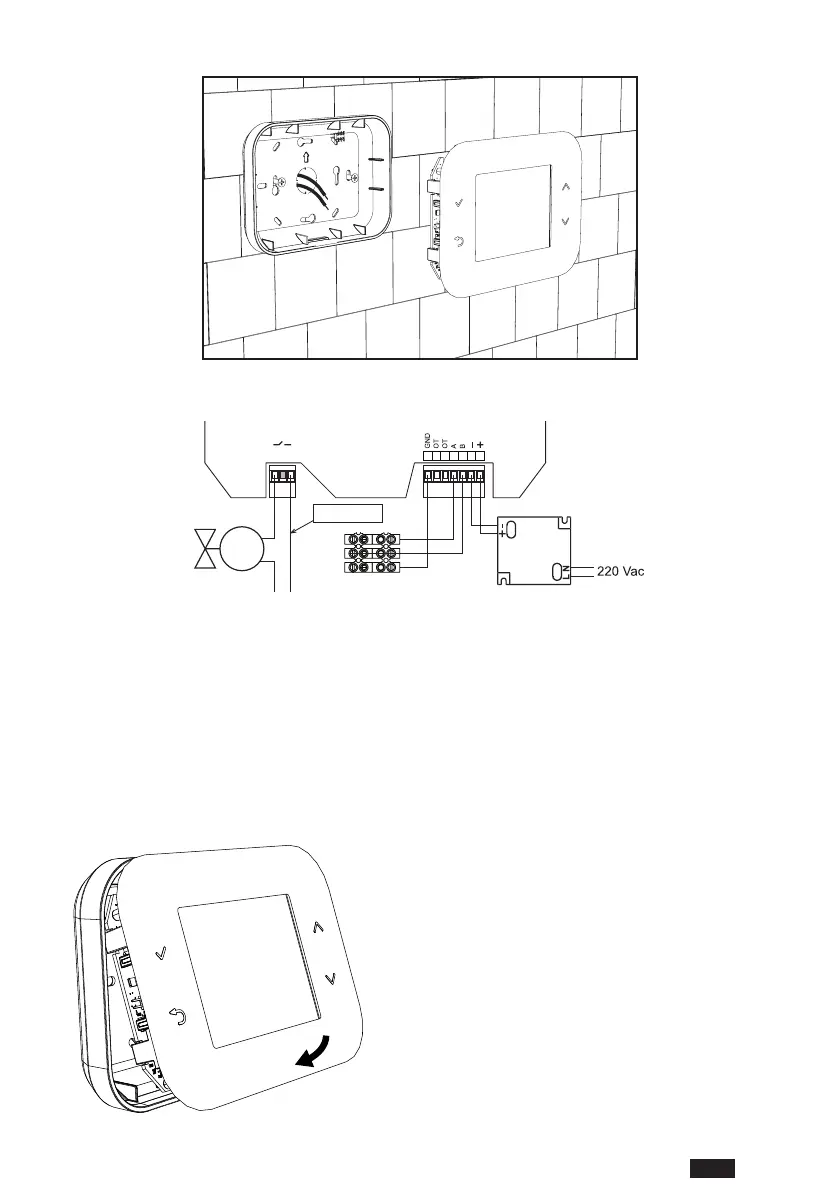

2. Zamocowaćpaneltylnybezpośrednionaścianielubwskrzynkachrozgałęźnychobejmujących2lub3modułyzapomo-
cągniazdnaśruby.Pamiętaćotym,abyprzeciągnąćprzewodyprzezotwórzgodniezrys.7.
rys. 7
3. Wykonaćpodłączeniaelektrycznezgodniezeschematempodłączeń








rys. 8
UWAGI W celu zapewnienia prawidłowego działania urządzenia należy korzystać z zasilacza dołączonego w zestawie.
W celu prawidłowego podłączenia magistrali zaleca się wykorzystanie ekranowanych przewodów typu skręt-
ka RS485 o przekroju nie mniejszym niż 0,34 mm
2
.
Do zasilania nie stosować przewodów o przekroju mniejszym niż 0,5 mm
2
Nie stosować przewodów o długości powyżej 25 m.
4. Przybliżyćpanelprzednidopłytkinaścianie.Najpierwdopasowaćdwazaczepywgórnejczęścidogniazdwpanelu
tylnym.
5. Docisnąćdolnączęśćpanelu,abyprawidłowozamknąćpanel.
rys. 9
UWAGA
Zatrzaśniecie panelu oznacza, że urządzenie zostało
prawidłowo zamknięte.
