187
NL
cod. 3542B380 - Rev 00 - 05/2022
Druk beslist niet op het scherm, om beschadiging ervan te vermijden.

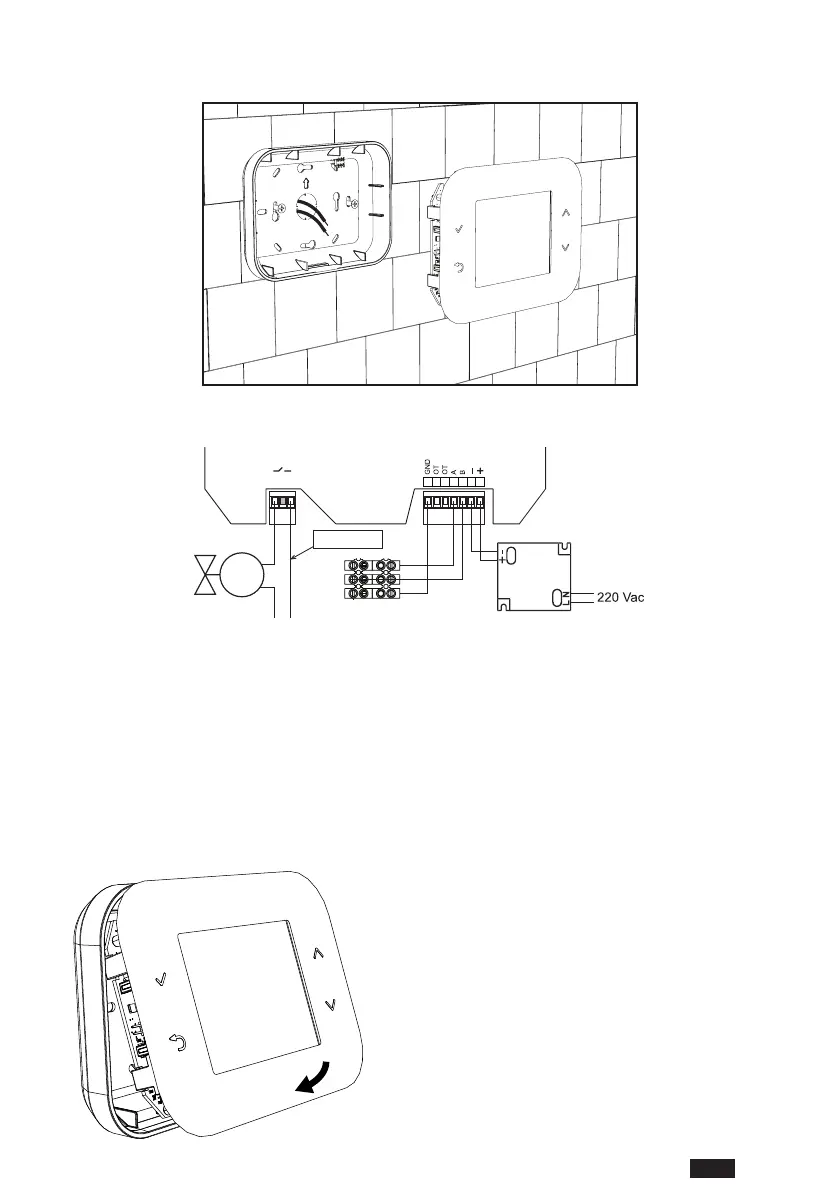

2. Bevestig het achterpaneel rechtstreeks aan de muur of op aftakdozen van 2 of 3 modules met behulp van de zittingen
voor schroeven, maar let erop dat de kabels door de opening worden gevoerd die wordt aangegeven op afb. 7.
afb. 7
3. Maak de elektrische verbindingen volgens het aansluitschema
afb. 8
NB Voor de juiste werking van het apparaat moet het meegeleverde voedingsapparaat worden gebruikt.
Voor de juiste Modbus-verbinding wordt geadviseerd om getwiste, afgeschermde kabels te gebruiken die
geschikt zijn voor transmissie RS485, met een doorsnede van minimaal 0,34 mm
2
.
Voor de voeding moeten kabels worden gebruikt met een doorsnede van niet minder dan 0,5 mm
2
Gebruik geen kabels die langer zijn dan 25 m.
4. Breng het frontpaneel in de buurt van de muurplaat, door eerst de twee haken aan de bovenkant in de zittingen van het
achterpaneel te steken.
5. Duw vervolgens op de onderkant van het paneel tot het helemaal gesloten is en vastzit.
afb. 9
NB
Een klikgeluid geeft aan dat de bevestiging correct tot
stand gebracht is.
