223

cod.3542B380-Rev00-05/2022

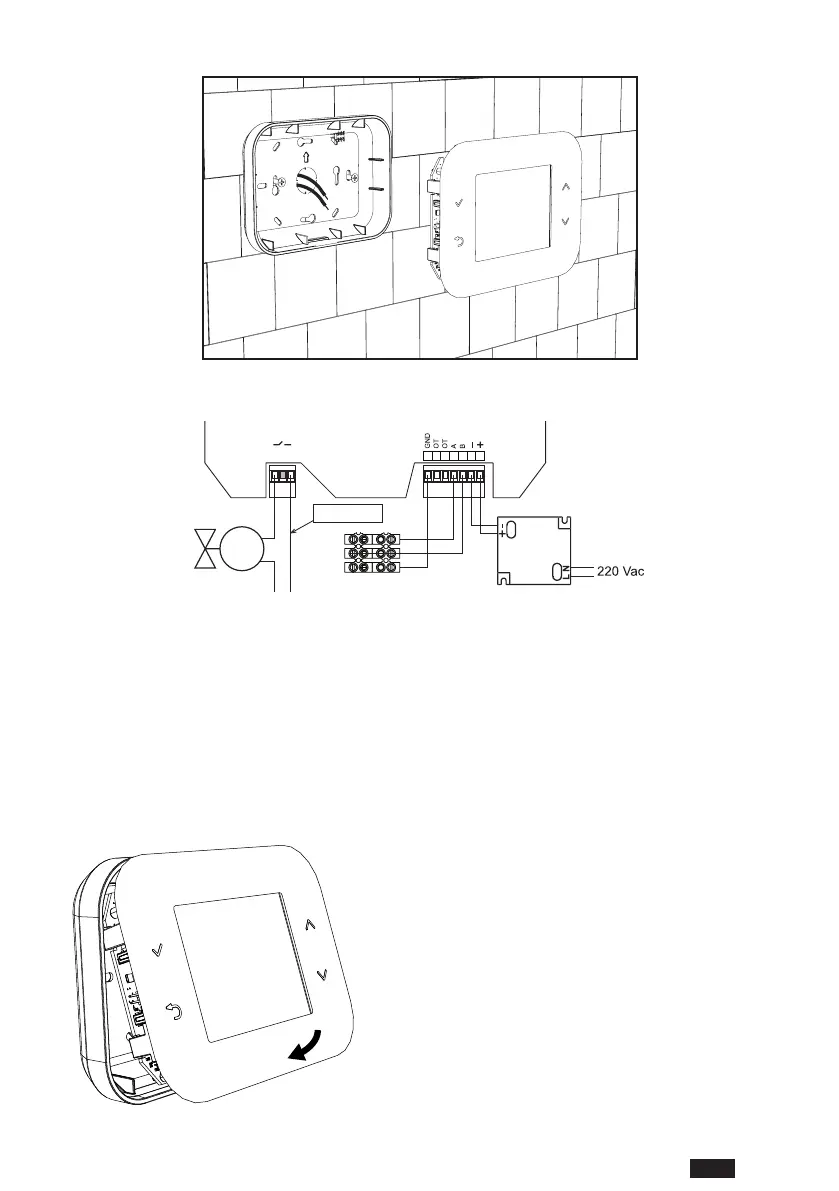

2. Στερεώστετονπίσωπίνακααπευθείαςστοντοίχοήσεκουτιάδιακλάδωσης2ή3μονάδαμέσωτωνυποδοχώνγιατις

βίδεςφροντίζονταςναπεράσετετακαλώδιαμέσωτηςοπής,όπωςφαίνεταιστηνεικ.7.



3. Πραγματοποιήστετιςηλεκτρικέςσυνδέσειςακολουθώνταςτοδιάγραμμασύνδεσης



















ΣΗΜΕΙΩΣΕΙΣ Για τη σωστή λειτουργία της συσκευής, πρέπει να χρησιμοποιήσετε το παρεχόμενο τροφοδοτικό.

Για τη σωστή λειτουργία του modbus, συνιστάται η χρήση συνεστραμμένων και θωρακισμένων καλωδίων

κατάλληλων για τη μετάδοση RS485, διατομής κάτω από 0,34 mm

Για την τροφοδοσία, μη χρησιμοποιείτε καλώδια διατομής κάτω από 0,5 mm

Μη χρησιμοποιείτε καλώδια μήκους άνω των 25 m.

4. Πλησιάστετονμπροστινόπίνακαστηνεπιτοίχιαπλάκααντιστοιχίζονταςαρχικάταδύοάγκιστρατουπάνωτμήματοςμε

τιςυποδοχέςτουπίσωπίνακα.

5. Ασκήστεστοκάτωτμήματουπίνακαπίεσημέχρινακλείσεικαινασυνδεθείπλήρως.



ΣΗΜΕΙΩΣΗ

Εάν η σύνδεση έχει γίνει σωστά, πρέπει να ακουστεί

ένα κλικ.
