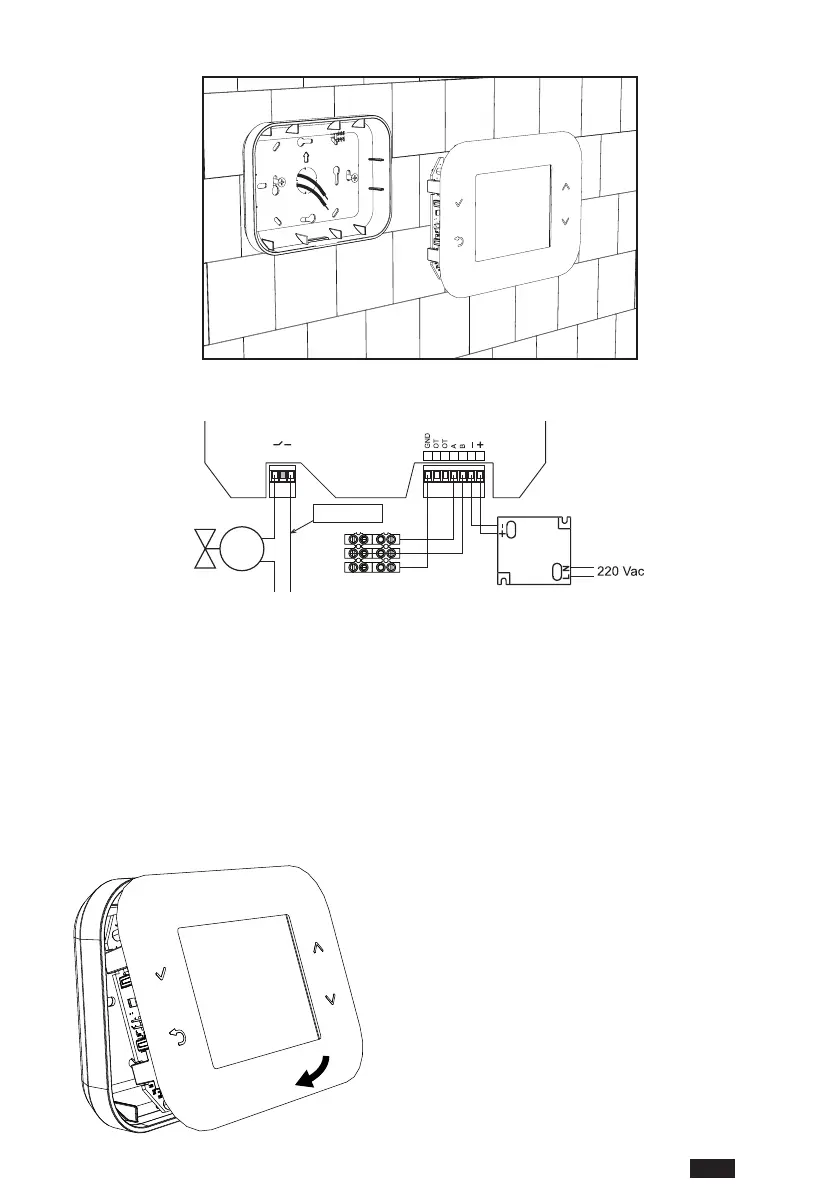

2. Fixer la face arrière directement au mur ou aux boîtes de dérivation 2 ou 3 modules en utilisant les trous pour vis prévus
àceteffet,enprenantgardeàfairepasserleslsàtraverslesdécoupescommelemontrelag.7.
g. 7
3. Effectuer les connexions électriques selon le schéma de raccordement représenté ci-dessous.








g. 8
REMARQUES Pour le fonctionnement correct du dispositif, utiliser l’alimentation fournie.
Pour connecter correctement Modbus, il est conseillé d’utiliser des câbles torsadés blindés pour transmis-
sion RS485 d'une section minimale de 0,34 mm
2
.
Pour l’alimentation, ne pas utiliser des ls d'une section inférieure à 0,5 mm
2
Ne pas utiliser des câbles de plus de 25 mètres de longueur.
4. Approcher la face avant ou façade à la plaque murale en engageant d’abord les deux crochets de la partie supérieure
dans les logements ménagés dans la face arrière.
5. Exercerensuiteunepressionsurlapartieinférieuredelafaceavantoufaçadejusqu’àl’obtentiondesaxationcom-
plète.
g. 9
REMARQUE
Un clic se fait entendre lorsque la face avant ou façade
est correctement en place.
