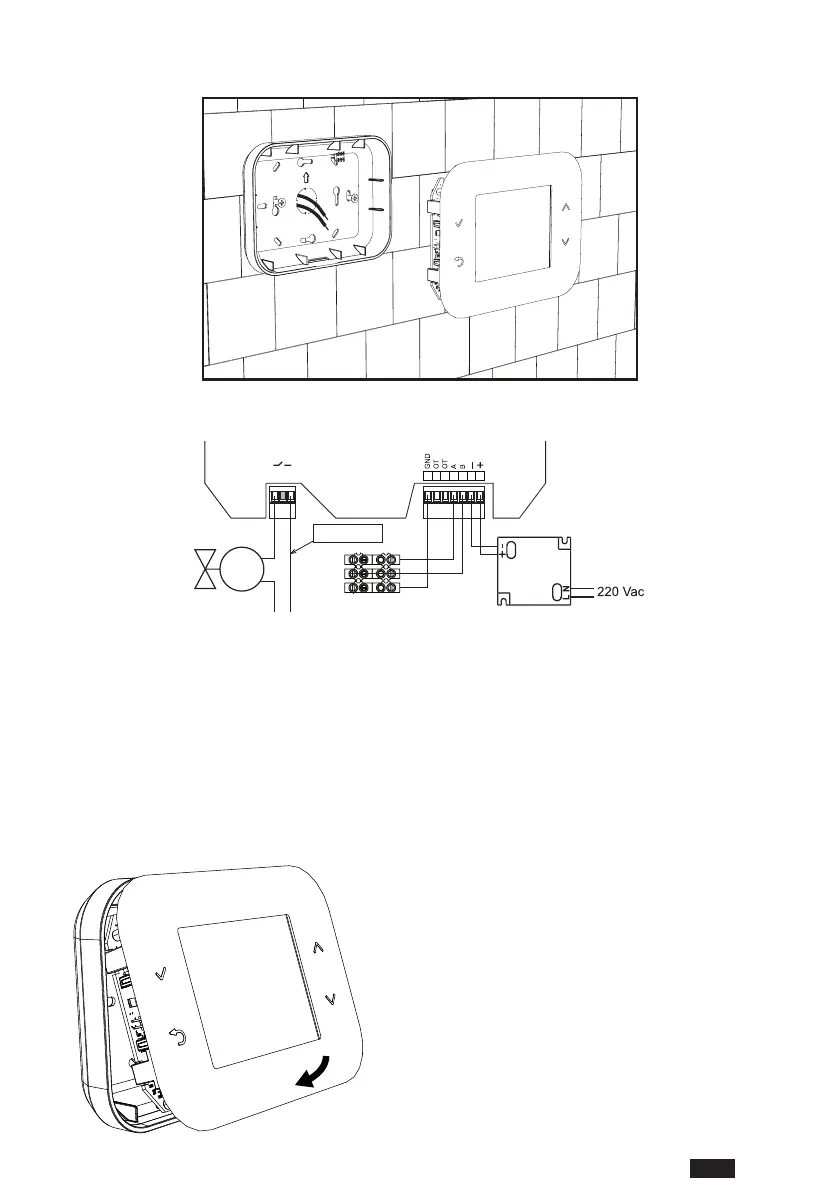

2. Fije el panel trasero directamente a la pared o a las cajas de derivación de 2 o 3 módulos mediante los tornillos sumi-
nistrados,haciéndolospasarporloscorrespondientesoricios;presteatenciónenpasarloscablesporlaranuracomo
seindicaeng.7.
g. 7
3. Realice las conexiones eléctricas siguiendo el esquema de conexión.
g. 8
NOTAS Para que el dispositivo funcione correctamente, utilice solo el alimentador suministrado.
Para la correcta conexión mediante el protocolo Modbus, se aconseja utilizar cables trenzados y apantalla-
dos, adecuados para transmisión RS485 con una sección no inferior a 0,34 mm
2
.
Para la alimentación, no utilice cables de sección inferior a 0,5 mm
2
.
No utilice cables de más de 25 m de longitud.
4. Acerque el panel frontal a la placa de pared haciendo coincidir primero los dos ganchos de la parte superior con los
alojamientos del panel trasero.
5. Presione la parte inferior del panel hasta que quede completamente cerrado y enganchado.
g. 9
NOTA
Si se oye un clic, signica que ha quedado bien en-
ganchado.
