7
IT
cod. 3542B380 - Rev 00 - 05/2022

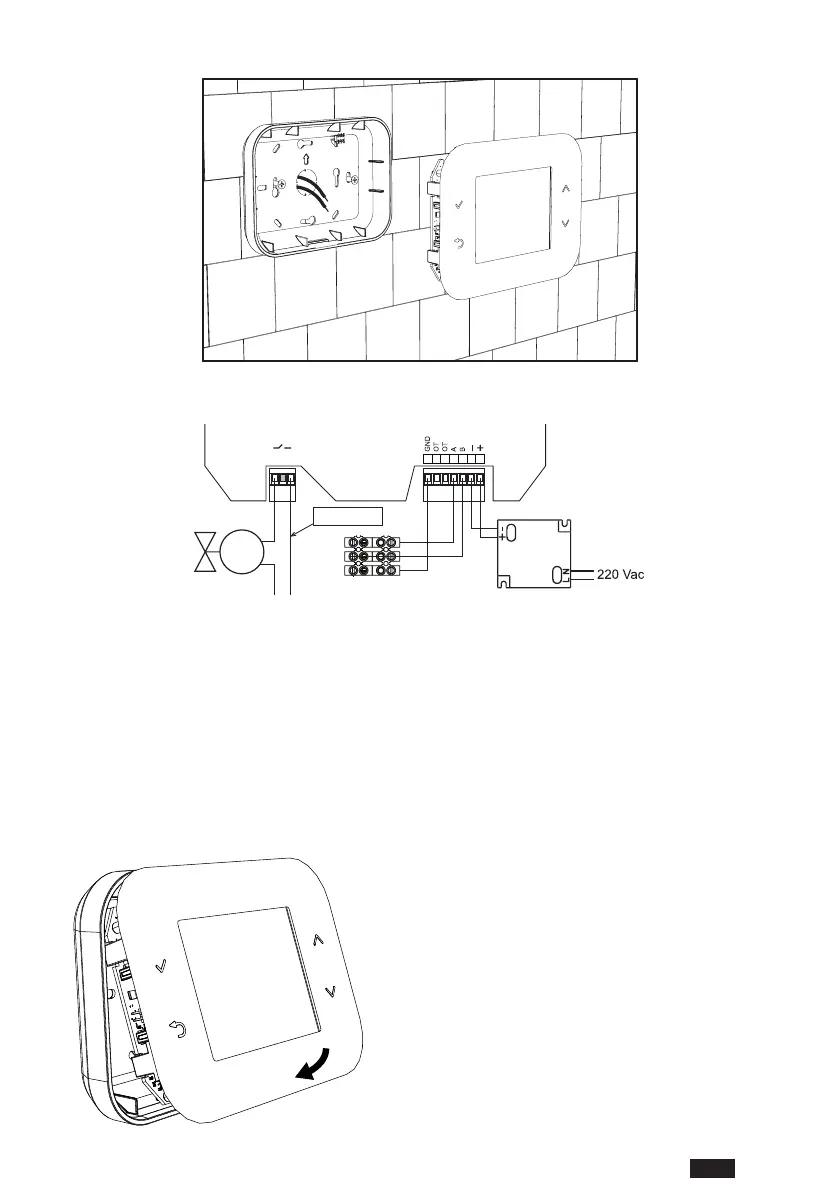

2. Fissare il pannello posteriore direttamente sulla parete o su scatole di derivazione da 2 o 3 moduli tramite le sedi
perviti,facendoattenzioneafarepassareicavinellaferitoiacomeindicatoing.7.
g. 7
3. Eseguire i collegamenti elettrici seguendo lo schema di collegamento
g. 8
NOTE Per il corretto funzionamento del dispositivo si deve utilizzare l’alimentatore fornito.
Per il corretto collegamento modbus si consiglia di utilizzare cavi twistati e schermati idonei alla tra-
smissione RS485 di sezione non inferiore a 0,34 mm
2
.
Per l’alimentazione non utilizzare cavi di sezione inferiore a 0,5 mm
2
Non utilizzare cavi di lunghezza superiore ai 25 m.
4. Avvicinare il pannello frontale alla piastra a muro facendo dapprima coincidere i due ganci della parte superiore
con le sedi del pannello posteriore.
5. Esercitaresullaparteinferioredelpannellounapressionenoallacompletachiusuraeaggancio.
g. 9
NOTA
Se l’aggancio è avvenuto correttamente si deve
sentire un clack.
