1. Display Grafico:
Il display a colori da 5,7’’ visualizza differenti
schermate a secondo che sia in modalità di
saldatura o in modalità di settaggio.

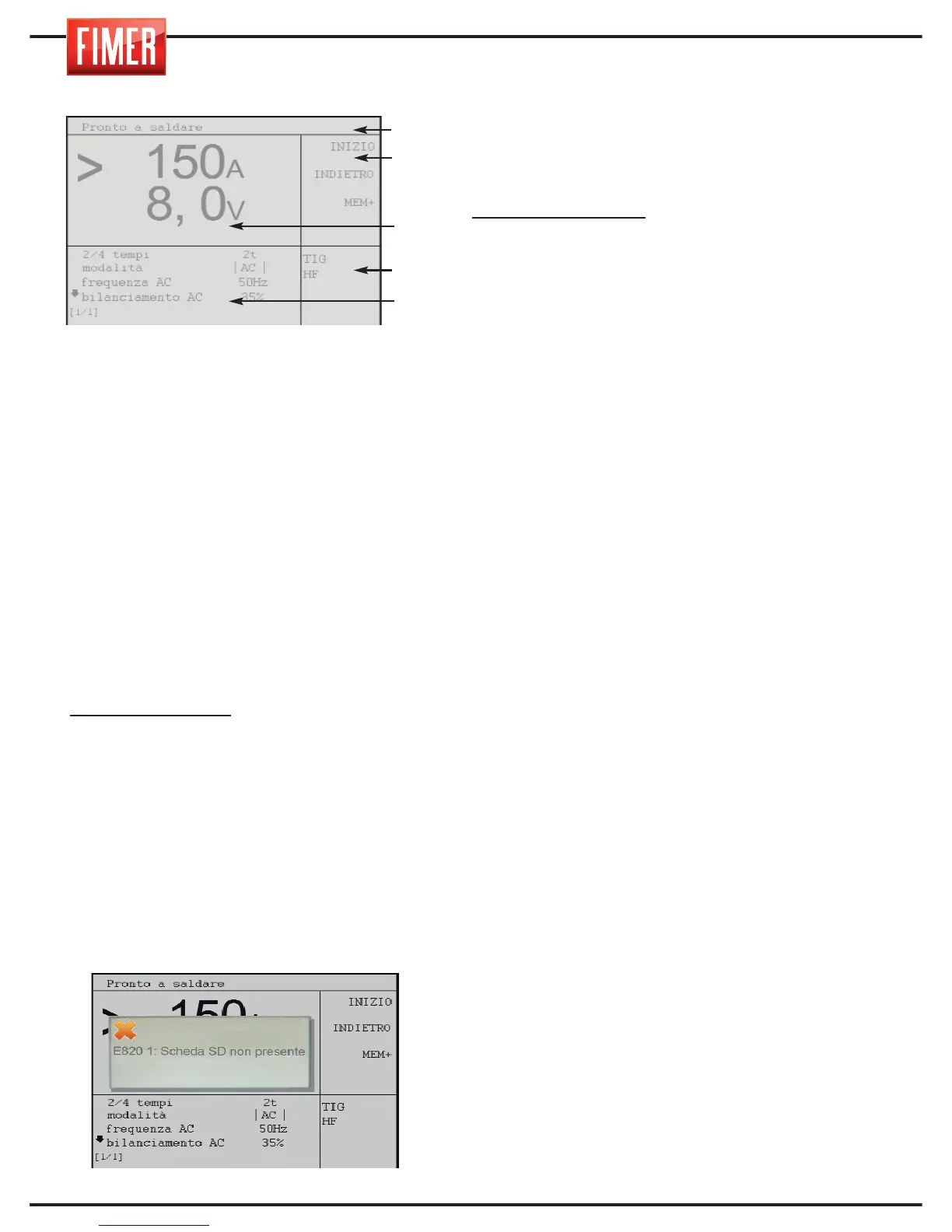

In modalità saldatura il display è diviso in 5
zone principali:
Parte 1: Stato della macchina
Parte 2: Significato dei pulsanti attivi
(pulsanti 2, 3, 4, 5, 6 di fig.1)
Parte 3: Valore delle grandezze impostate
Parte 4: Tipo di processo selezionato
Parte 5: Indica i valori impostabili per i vari
parametri di saldatura (per variare il valore
impostato evidenziarlo tramite la manopola 10
e confermare la scelta premendo la manopola
stessa; il valore viene evidenziato in
contrasto. Ruotando la manopola si varia il
valore, per confermare il nuovo valore occorre
premere nuovamente la manopola 10).
Valore evidenziato:
Indica il parametro che
viene variato tramite la manopola 10.
VISUALIZZAZIONI:
- All’accensione viene visualizzato il logo
Fimer e la revisione del Firmware caricata.
PULSANTI DI COMANDO:
(2, 3, 4, 5,6 di fig.1)
Ad ogni pulsante di comando è associata una
specifica funzione visualizzata sul display.
7.Alloggiamento SD: questo alloggiamento,
coperto da un apposito tappo in gomma,
contiene la SD-Card fornita in dotazione con
la macchina; senza di essa la macchina
rimane inattiva ed un’ apposita segnalazione
viene riportata sul display.
8. Porta USB: solo per assistenza tecnica.
9. Manopola di impostazione del parametro
principale di saldatura: tramite questa
manopola si imposta il parametro principale di
saldatura:
Saldatura MMA/TIG:
imposta la corrente di
saldatura.
11. Griglie di aerazione (non devono mai
essere ostruite).
12. Presa dinse frontale “-”: presa polo
negativo. Presa di collegamento della torcia
in modalità TIG.
Modalità MMA: Pinza di massa
Modalità MIG: Pinza di massa
13. Connettore per controllo remoto.
14. Presa dinse frontale “+”: presa polo
positivo.
Modalità MMA: Pinza porta elettrodo
Modalità TIG: Pinza di massa
Modalità MIG con gas: Non usato
15. Uscita Gas:
Modalità MMA: inattiva
Modalità TIG: connessione gas alla torcia di
saldatura (rubinetto interno in posizione GAS TIG)
Modalità MIG con gas: inattiva (rubinetto
interno in posizione GAS MIG)
16. ATTACCO RAPIDO TORCIA Attacco in
uscita (positivo), per il connettore (tipo euro)
della torcia di saldatura permette i contatti
elettrici e per il gas.
FIGURA 2:
17. Interruttore ON-OFF: accende e
spegne la macchina.
18. Cavo di ingresso: Cavo di
collegamento alla rete elettrica.
19. Ingresso gas di saldatura:
Modalità MMA: non usato
Modalità TIG: connessione gas alla bombola
Modalità MIG con gas: connessione gas alla
bombola
20. Fusibile
21.CONNETTORE PER L’ALIMENTAZIONE
DEL SISTEMA DI RAFFREDDAMENTO A
LIQUIDO (Opzione): Attenzione il
connettore presenta al suo interno tensioni
pericolose: non utilizzarlo MAI per funzione
diversa da quella specificata.
