7
22
23
24
26
25
27
28

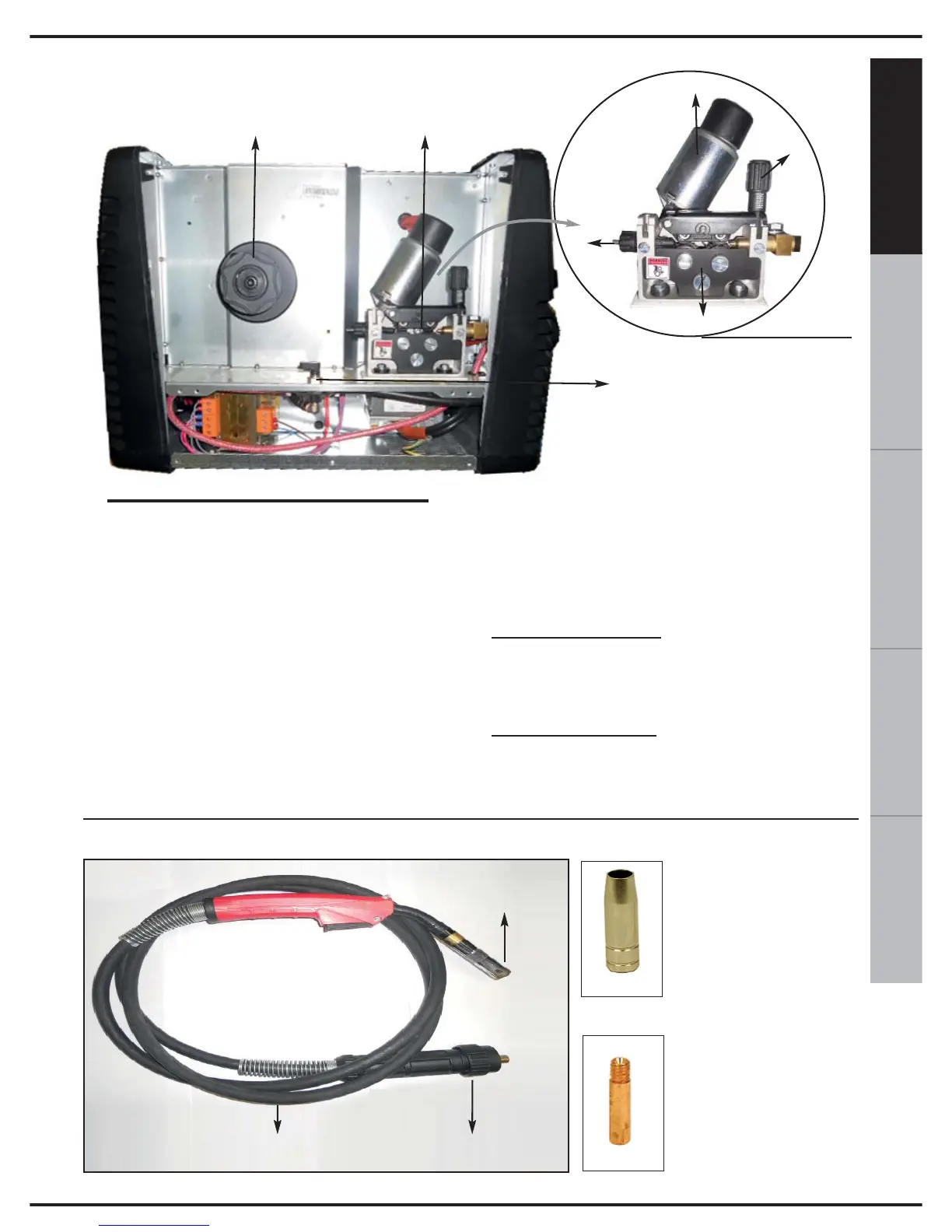

FIGURA 3:
22. SUPPORTO PER BOBINA FILO
la bobina di filo da 300mm necessita di un
supporto esterno (cod. 580.727.001)
23. GRUPPO TRAINAFILO: evidenziato
con maggior dettaglio in figura 3A.
24. MOTORE TRAINAFILO
25. REGOLATORE PRESSIONE FILO:
Permette di regolare la tensione del filo di
saldatura.
26. INGRESSO FILO DEL MOTORINO
TRAINAFILO
27. RULLINI TRAINAFILO
28. RUBINETTO DEL GAS: Il rubinetto del
gas presenta tre posizioni
Posizione GAS MIG:
invia il gas di saldatura,
proveniente dalla connessione 19 della
bombola, all’Euroconnettore (Utilizzare questa
posizione per la saldatura MIG con gas)
P
osizione GAS TIG: invia il gas di saldatura,
proveniente dalla connessione 19 della bombola,
alla presa 14 posta sul frontale (Utilizzare questa
posizione per la saldatura TIG)
Fig. 3
Fig. 3A
TORCIA DI SALDATURA
Fig.4A
Fig.4B
UGELLO
DIFFUSORE GAS
PUNTA
GUIDAFILO
CORPO TORCIA
CAVO
EUROCONNETTORE
Fig.4
