6
FIGURA 1:

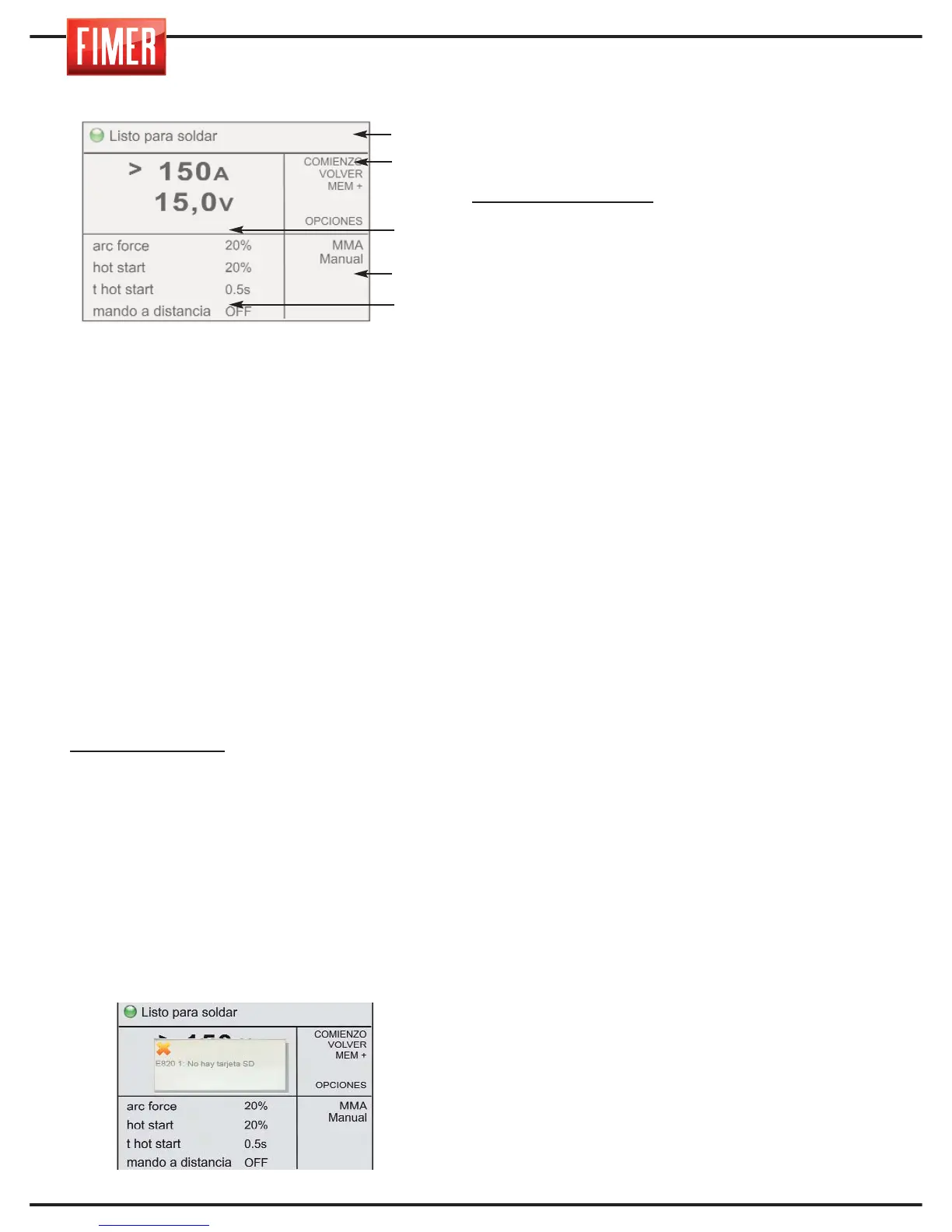

1. Display Gráfico:
El display 5,7 pulgadas a color'' visualizará
diferentes pantallas dependiendo de si se
encuentra en la modalidad de soldadura o
en la modalidad de ajuste.
En la modalidad de soldadura el display
está dividido en 5 zonas principales:
Parte 1: Estado de la máquina
Parte 2: Significado de los botones activos
(botones 2, 3, 4, 5, 6 de la fig.1)
Parte 3: Significado de los valores programados
Parte 4: Tipo de proceso selección
Parte 5: Indica los valores programados
para los varios parámetros de soldadura
(para variar el valor programado,
evidenciarlo con la ruedecilla 10 y confirmar
la elección pulsando la misma ruedecilla; el
valor se evidenciará en negativo. Si se gira
la ruedecilla, se variará el valor; para
confirmar el nuevo valor habrá que pulsar
de nuevo la ruedecilla 10).
Valor evidenciado: Indica el parámetro que
se varía con la ruedecilla 10.
PUNTOS DE VISTA:
- Cuando se enciende, visualiza el logotipo
Fimer y la revisión del Firmware.
BOTÓN DE MANDO: (2, 3, 4, 5,6 di fig.1)
Ad ogni pulsante di comando è associata una
specifica funzione visualizzata sul display.
7. Alojamiento SD: este alojamiento,
cubierto por un específico tapón de plástico,
debe contener la SD-Card suministrada con
la máquina; sin ella la máquina permanece
inactiva y en el display se muestra una
señalación específica.
8. Puerto USB: sólo para la asistencia técnica.
9. Ruedecilla de ajuste del parámetro
principal de soldadura: con esta ruedecilla se
ajusta el parámetro principal de soldadura:
Soldadura MMA/TIG:
ajusta la corriente de
soldadura.
11.
Rejillas de aireación (nunca deberán
estar obstruidas).
12. Toma Dinse frontal “-”: toma polo
negativo.
Caja de conexión de la antorcha TIG modo.
Modalidad MMA: Pinza de masa
Modalidad MIG: Pinza de masa
13. Conector para control remoto de la
corriente.
14.Toma Dinse frontal “+”: toma polo
positivo.
Modalidad MMA: Pinza porta-electrodos
Modalidad TIG: Pinza de masa
Modalidad MIG con gas: No usado
15. Salida GAS:
Modalidad MMA: inactiva
Modalidad TIG: Conexión Gas a la antorcha de
soldadura (Grifo interno en posición GAS TIG)
Modalidad MIG con gas: inactiva (Grifo
interno en posición GAS MIG)
16. CONEXIÓN RÁPIDA ANTORCHA La
conexión a la salida (positiva), para el conector
(tipo euro) de la antorcha de soldadura, sirve
para los contactos eléctricos y para el gas.
FIGURA 2:
17. Interruptor ON-OFF: enciende y apaga
la máquina
18. Cable de entrada: cable de conexión a
la red con enchufe.
19. Entrada gas de soldadura:
Modalidad MMA: No usado
Modalidad TIG: Conexión GAS a la bombona
Modalidad MIG con gas: Conexión GAS a la
bombona
20. Fusible
21.Conector para la alimentación del
sistema de enfriamiento a líquido
(Opcional): Atención; el conector presenta en
su interior tensiones peligrosas: no utilizarlo
NUNCA para una función diferente de la
especificada.
Parte 1
Parte 2
Parte 3
Parte 4
Parte 5
