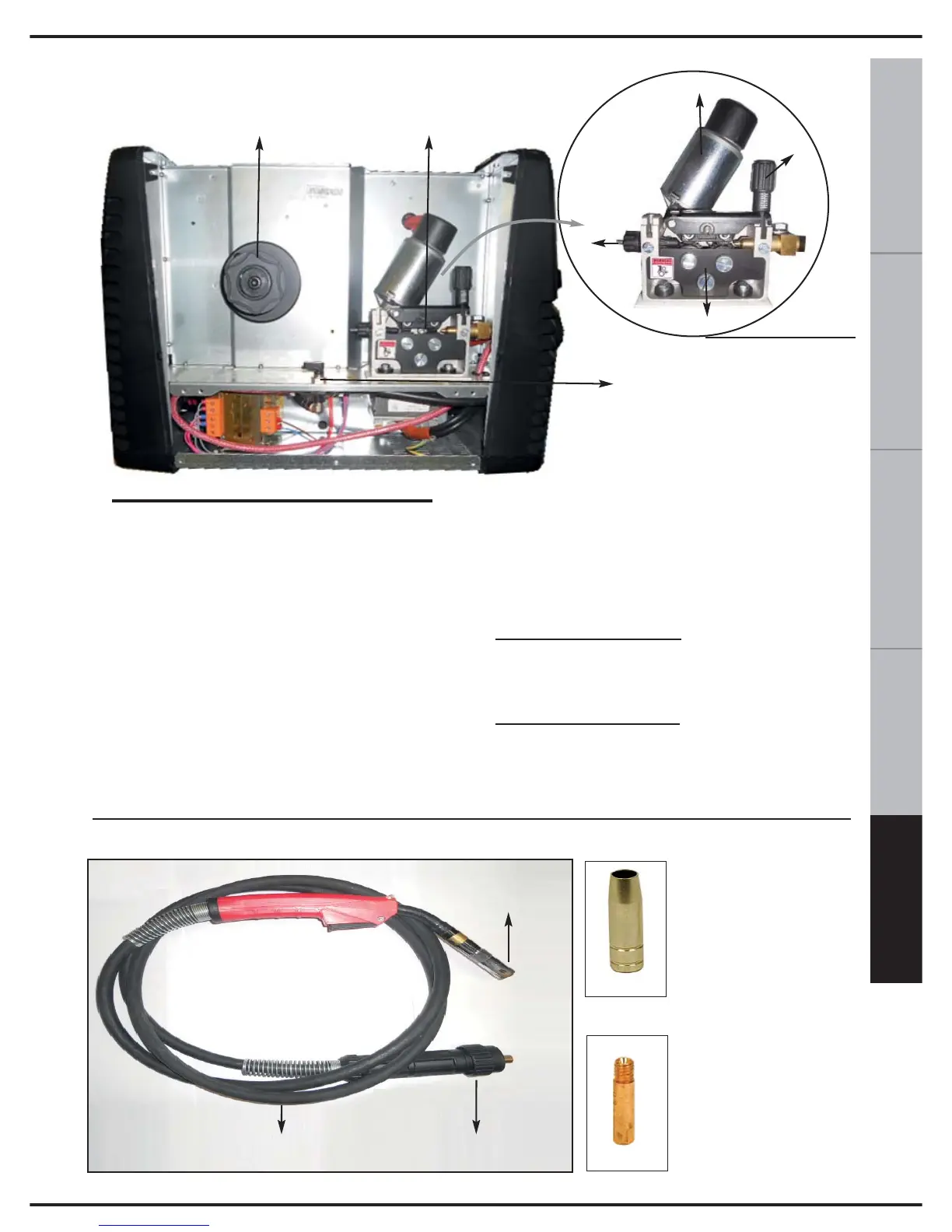

FIGURA 3:
22. SOPORTE PARA BOBINA ALAMBRE
la bobina de alambre de 300 mm requiere
un soporte externo (cod. 580.727.001)
23. GRUPO ARRASTRA-ALAMBRE:
destacarlo con más detalle en la figura 3A.
24. MOTOR ARRASTRA-ALAMBRE
25. REGULADOR PRESIÓN ALAMBRE:
Permite regular la tensión del alambre de
soldadura.
26. ENTRADA ALAMBRE DEL MOTOR
ARRASTRA-ALAMBRE
27. BOBINAS ARRASTRA-ALAMBRES
28. GRIFO DEL GAS: El grifo del gas puede
asumir tres posiciones
Posición GAS MIG:
envía el gas de
soldadura, que proviene de la conexión 19 de
la bombona y llega al Euroconector (Usar
esta posición para la soldadura MIG con gas)
Posición GAS TIG:
envía el gas de
soldadura, que proviene de la conexión 19
de la bombona y llega a la toma 14 puesta
en el frontal (Usar esta posición para la
soldadura TIG)
Fig. 3
Fig. 3A
ANTORCHA DE SOLDADURA
Fig.4A
Fig.4B
TOBERA
DIFUSOR GAS
PUNTA
GUÍ
ALAMBRE
CUERPO ANTORCHA
CABLE
EUROCONECTOR
Fig.4
