fiorini SET PLUS 2.0 - 25 - Page 11

11

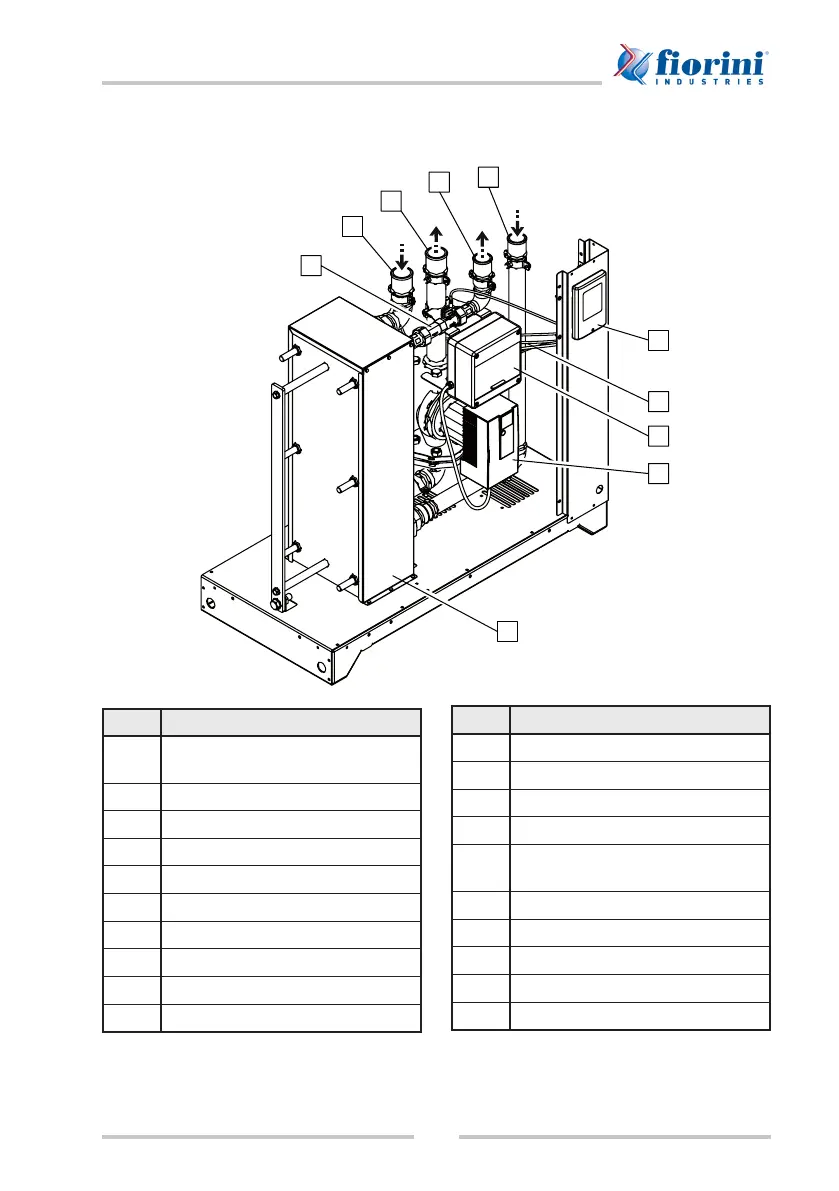

SET PLUS 2.0 - SET 2.0
F
G
I
H
L
C
B
D
A
E
Modelli SET 2.0 - 60/70/80/100/120/200
Pos. Descrizione
A
Pompa elettronica circuito
primario
B Sonda di temperatura PT1000
C Centralina di regolazione
D Quadro elettrico di potenza
E Scambiatore a piastre inox AISI 316
F Ingresso primario
G Uscita primario
H Ingresso a.c.s. rete
I Uscita a.c.s.
L Flussimetro
Models SET 2.0 - 60/70/80/100/120/200
Pos. Description
A Primary circuit electronic pump
B Temperature probe PT1000
C Adjustment controller
D Power electric board
E
AISI 316 stainless steel plate-type
heat exchanger
F Primary inlet
G Primary outlet
H DHW inlet
I DHW outlet
L Flow meter
