SET PLUS 2.0 - SET 2.0
Smontaggio/montaggio dei pannelli di
rivestimento

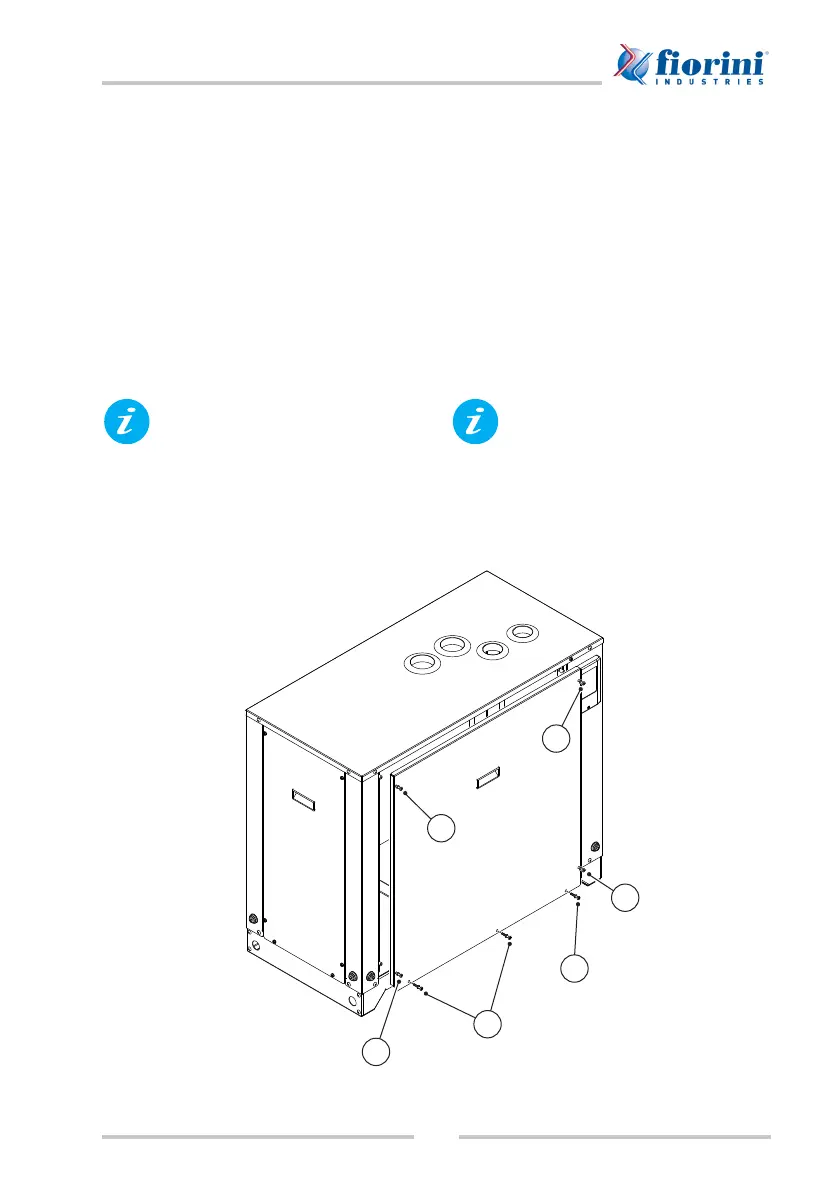

Nel caso sia necessario rimuovere uno dei
pannelli del modulo è necessario:
• allentare le viti laterali (A) del pannello che
si desidera rimuovere;
• svitare e togliere le viti (B) poste nella
parte inferiore del pannello;
• slare il pannello.
Per rimontare il pannello eseguire la
procedura inversa.
Questa procedura è valida
per i modelli SET 2.0 -
60/70/80/100/120/200, in quanto
il pannello frontale dei modelli
SET PLUS 2.0 - 25/35/40 è ssato
tramite calamite.
A
A
A
B
A
B
Removing/assembling the protection
panels
In order to remove a protection panel of the
unit, obey the following instructions:
• loosen the lateral screws (A) of the panel
to be removed;
• unscrew and drive out screws (B) located
at the bottom of the panel;
• pull off the panel.
For the assembly, follow the procedure above
in reverse order.
This procedure only
applies to models SET 2.0 -
60/70/80/100/120/200, as the front
panel of models in SET PLUS
2.0 - 25/35/40 is held in place by
magnets.
