SET PLUS 2.0 - SET 2.0

Fissaggio a parete (solo per SET PLUS 2.0

- 25/35/40)

Dopo essersi assicurati che la parete sia

capace di sostenere il peso del prodotto

stesso e del suo contenuto, procedere come

segue:

• posizionare e ssare la dima sulla parete

nel punto prescelto. Con l’ausilio di una

livella a bolla d’aria vericare che i due

fori indicati sulla dima siano perfettamente

orizzontali;

• marcare sulla parete i due punti di sostegno

del modulo.

• realizzare i due fori sulla parete;

• inserire i tasselli (forniti in dotazione) nei

fori appena effettuati;

• posizionare il SET e ssarlo alla parete.

(56)56 295

Fori per ssaggio

a parete

Holes for

wall-mounting

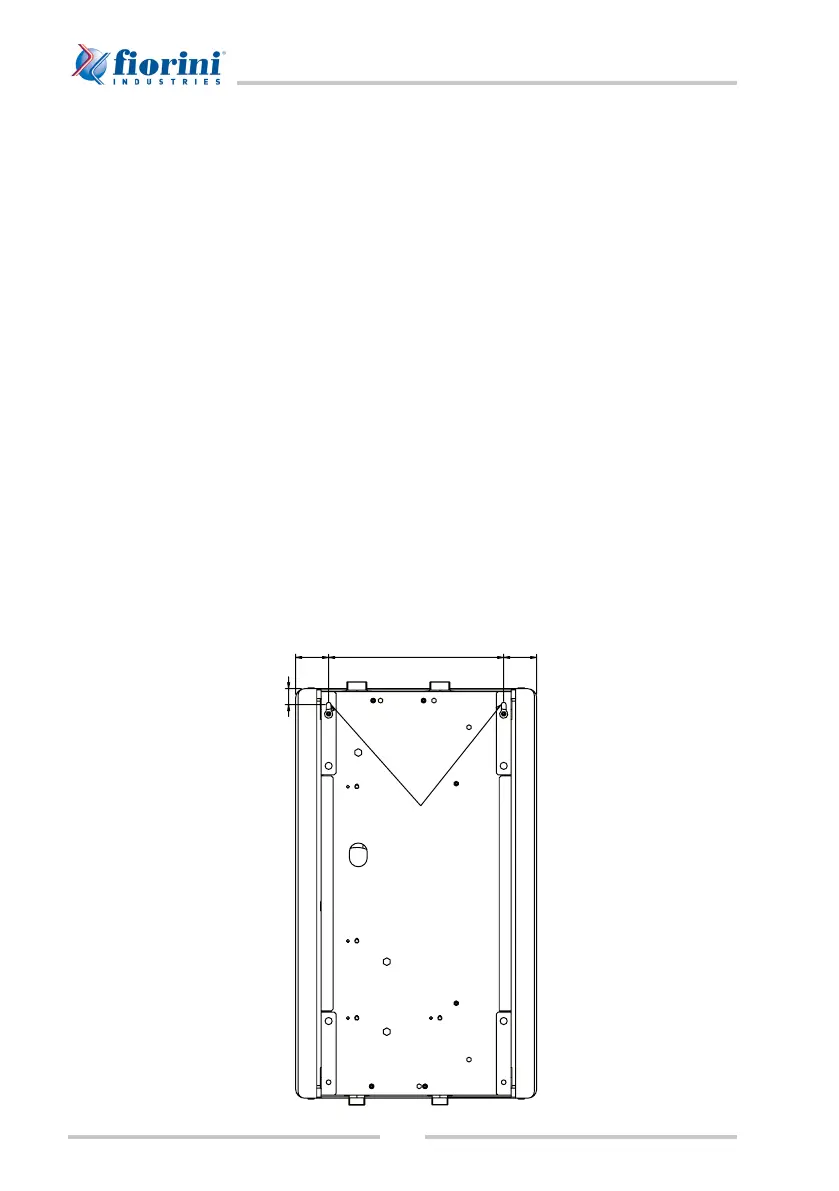

Vista posteriore - Rear view

Wall-mounting (only for SET PLUS 2.0 -

25/35/40)

Ensure that the wall has a sufcient load-

bearing capacity, then:

• position the template on the wall in the

chosen site and x it. Using a spirit level,

ensure that the two holes on the template

are perfectly horizontal;

• trace two supporting points on the wall;

• drill the wall;

• insert the anchor bolts (supplied) into the

drilled holes;

• position the SET unit and x it to the wall.
