fiorini SET PLUS 2.0 - 25 - Allegato 2; Schema Elettrico SET PLUS 2.0 LFWC - 25;35;40

36
SET PLUS 2.0 - SET 2.0
CANCAN VFS2 VFS1
S6
+
V2 V1 S5 S4 S3 S2 S1
-
R3 R3I R2 R1 LN
PELV

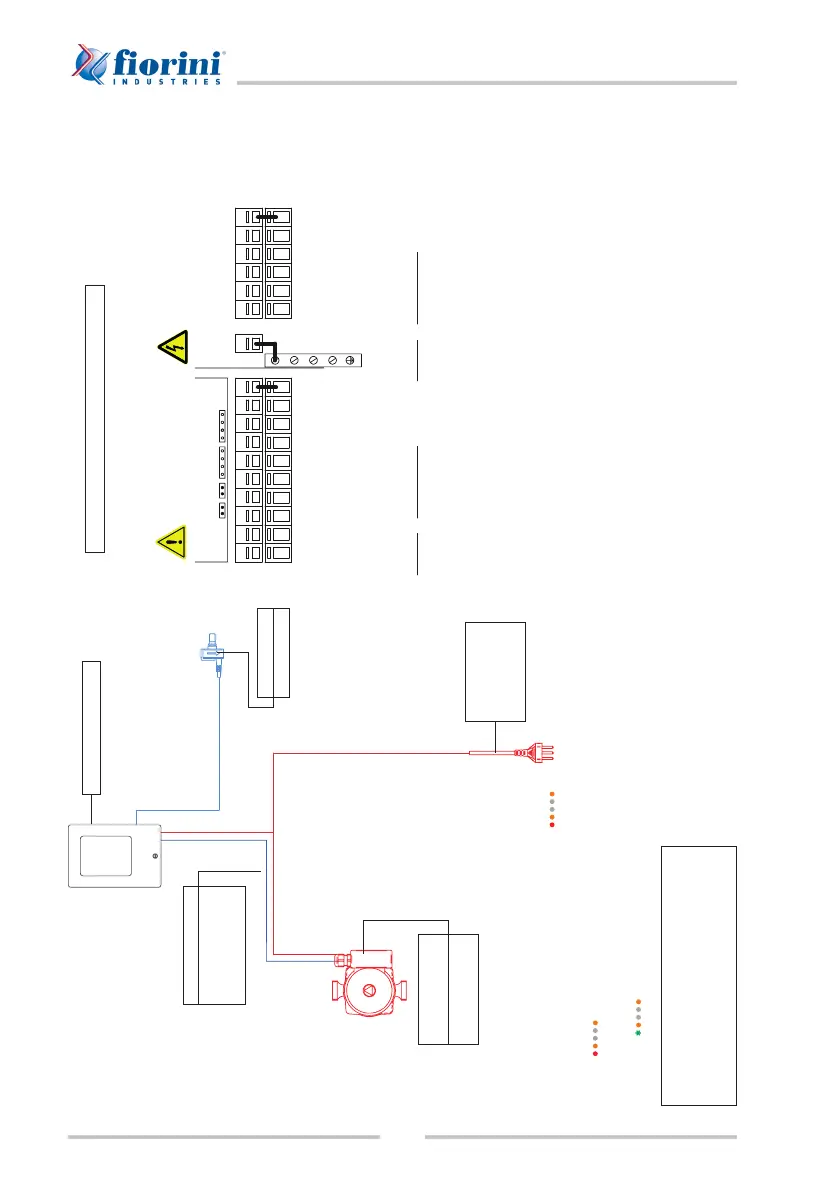

Allegato 2:
Schema elettrico SET PLUS 2.0 LFWC - 25/35/40
CONFIGURAZIONE POMPA UPM3 HYBRID: Premere ➲ una volta per vericare la congurazione pompa ( ). Se la congurazione non corrisponde premere ➲ per più di 2 secondi. Premere ➲ più volte no ad accendere la sequenza di LED per congurazione PWM a curva massima ( ). Attendere 10 secondi, i LED smetteranno di lampeggiare e la congurazione sarà memorizzata. Se la pompa è congurata correttamente dovrà essere in stand-by con il primo LED verde e lampeggiante ( ).
SCHEMA DI COLLEGAMENTO MORSETTIERA
Lato linee
230 VAC
Lato sonda
max. 12 V
Pericolo
Attenzione
CENTRALINA SOREL
POMPA --> LFWC Fase --> L Neutro --> N Terra --> *PELV
PWM V1 --> Marrone - --> Blu lo nero NC ed isolato
Alimentazione Fase --> L Neutro --> N Terra --> *PELV
FUNZIONI SPECIALI CENTRALINA DA ABILITARE: 6.1.1 Tipo di pompa = PWM 6.1.2 Pompa = Heating 6.1.3 Segnale uscita = Invertito
Flussimetro connettore VFS1
Linee in tensione 230VAC 50-60Hz Connessione nella parte destra della morsettiera! Terminale: Connessione per: L Linea principale fase L N Linea principale fase N R1 Relè 1 R2 Relè 2 R3 Relè 3 (normalmente chiuso) R3I Relè 3 (normalmente aperto) La linea di protezione PE deve essere connessa alla morsettiera metallica PE!
Bassa tensione max. 12VAC/DC Connessione nella parte sinistra della morsettiera! Terminale: Connessione per: S1 Ricircolo (opz.) S2 Acqua fredda (opz. vedi sotto) S3 Primario (opz.) S4 Accumulo alto (opz.) S5 Accumulo medio (opz.) V1 Segnale pompa primario 0-10V/PWM V2 Segnale 0-10V/PWM (opz.) S6 Ritorno primario (opz.) - Sonda ponte VFS1 Prelievo acqua fredda VFS2 opzionale La polarità delle sonde PT1000 è liberamente selezionabile. La connessione dei relè cambia a seconda delle funzioni aggiuntive selezionate. Il collegamento della sonda di terra (1-6) con sonda su morsettiera (-). Le sonde VFS devono essere collegate alla presa sul pannello di controllo. Sonda 2 / Acqua fredda: se non è collegata nessuna sonda è impostata una temperatura di 10°C.
