FireClass FC501 Series - Tecla AYUDA; Procedimiento de Direccionamiento Automatico

9. Seleccione la opcion 8: SISTEMA; IDIOMA: la pagi
-
na de seleccion de idioma del sistema.
10. Pulse la tecla Derecha para seleccionar el idioma
siguiente.
11. Pulse la tecla Izquierda para seleccionar el idioma
anterior.
12. Pulse la tecla ENTRAR para aceptar la seleccion.
n
Tecla AYUDA
Para explicar la informacion en la pantalla LCD de las
diferentes paginas, aparece integrada en la pantalla
LCD de la Central la funcion de ayuda.
Para cada pagina de la Interfaz de usuario activa, cuan
-
do se pulsa la tecla de ayuda el texto completo en me
-
moria aparecera desplazandose, linea a linea, en la
ventana de la Pagina de Ayuda.
Un texto dedicado aparecera en cada pagina de la
Interfaz de Usuario.
n
Procedimiento de Direccionamiento Automatico
Para el direccionamiento automatico se pretende una
secuencia de operacion que permita al instalador hacer
accesibles todos los dispositivos a traves de la Central,
sin ejecutar ninguna accion de configuracion previa so
-
bre los dispositivos, durante su fase de instalacion
(fase de adquisicion de los dispositivos).
Esto conlleva para el instalador un considerable ahorro
de tiempo y dinero, no necesitando mas la herramienta
de programacion de los dispositivos del LAZO, el
FC490ST, y consecuentemente no sera necesario el
procedimiento de asignacion manual de las direcciones
de los dispositivos. Ademas el procedimiento de Direc
-
cionamiento Automatico tiene que ser capaz de permitir
al instalador conocer o establecer la posicion geografi
-
ca de los dispositivos en la instalacion (fase de situa
-
cion de dispositivos en el plano). El procedimiento de
Direccionamiento Automatico es parte del proceso de
dar de alta de los dispositivos del LAZO en la Central
FC501. El proceso de dar de alta los dispositivos del
ESPANOL 27
Map. Disposi. PROCESANDO 0=Detener
Evt hora tipo incl. contad. 017
016 10:15:33 PH L1:---
017 10:17:19 PH L1:---
Autodireccionamiento FINALIZADO
Direccionados: 018 detectores,
ENT = salir INTRO = Map. Disposit.
Map. Disposit. PARADO >=resumen
Evt hora tipo incl. hecho:000/022
001>10:15:33 PH L1:---<introd.direcc.
002 10:17:19 PH L1:---
Map. Disposit. PARADO >=resumen
Evt hora tipo :017/022incl. hecho
--- uni RIM L1:---<co introd.direcc.
--- unico LPAV L2:---
Map. Disposit. PARADO >=resumen
Evt hora tipo incl. hecho:000/022
001>10:15:33 PH L1:089< ENT to config.
002 10:17:19 PH L1:---
Map. Disposit. PARADO >=resumen
Evt hora tipo :020/022incl. hecho
--->*activo*LPSB L3:---<introd.direcc.
--- --:--:--LPSB L3:---
Map. Disposit. PARADO >=resumen
Evt hora tipo incl. hecho:017/022
--->unique RIM L1:015< ENT to config.
--- unique LPAV L2:---
Map. Disposit. PARADO >=resumen
Evt hora tipo incl. hecho:020/022
--->--:--:--LPSB L3:005<ENT to config.
--- --:--:--LPSB L3:---
FASE DE SITUAR DISPOSITIVOS
FASE DE CONFIGURACIÓN BÁSICA
Autodireccionamiento PROCESANDO
Espere por favor
ESC = detener
Disposit.direccionados no encontrados
iniciar autodireccionamiento ?
LA CENTRAL ESTÁ LISTA PARA
TRABAJAR EN ESTE MOMENTO
(con la programación básica
predeterminada)
MS: Det 089 Niv.3 :PROGRAMA
MODO TRABAJANDO panel FC501
[First flo ]
^
MS: Det 089 lev.3 :PROGRAM
DEVICE NAME Master panel
MS: Det 089 Niv.3 :PROGRAMA
ZONA ASIGNADA panel FC501
[First flo ]
^
MS: Det 089 Niv.3 :PROGRAMA
NOMBRE DISPOSITIVO panel FC501
[First flo ]
^
MS: Det 015 Niv.3 :PROGRAM
ACCION EVENTO panel Fc501
[First flo ]
^
MS: Det 089 lev.3 :PROGRAM
DEVICE NAME Master panel
MS: Det 015 Niv.3 :PROGRAM
ACCION ZONA #1 panel Fc501
[First flo ]
^
MS: Det 089 lev.3 :PROGRAM
DEVICE NAME Master panel
MS: Det 015 Niv.3 :PROGRAM
ACCION ZONA panel Fc501#1
[First flo ]
^
MS: Det 015 Niv.3 :PROGRAM
NOMBRE DISPOSITIVO panel Fc501
[First flo ]
^
MS: Det 005 lev.3 :PROGRAM
ACCION EVENTO panel Fc501
[First flo ]
^
MS: Det 089 lev.3 :PROGRAM
DEVICE NAME Master panel
MS: Det 005 lev.3 :PROGRAM
ACCION ZONA panel Fc501#1
[First flo ]
^
MS: Det 089 lev.3 :PROGRAM
DEVICE NAME Master panel
MS: Det 005 lev.3 :PROGRAM
ACCION ZONA panel Fc501#1
[First flo ]
^
MS: Det 005 lev.3 :PROGRAM
NOMBRE DISPOSITIVO panel Fc501
[First flo ]
^
ESC
ESC
ESC
0
]
ADQUISICIÓN DE DISPOSITIVOS
FUERA
(dispositivos no direccionables)
ESC
(dispositivos no direccionables)
PÁGINA DE AVERÍA
FUERA
PÁGINA DE AVERÍA
FUERA
PÁGINA PRINCIPAL
FUERA
PÁGINA PRINCIPAL
(a cargo de la Central)
EN EL PLANO CAMINANDO
(a cargo del instalador)
DE DISPOSITIVOS
(Central + Instalador)
Nota:
La palabra “Único”, en el campo de la hora, indica que es el único dispositivo de este tipo en el LAZO.
Por ejemplo, si sólo se usa un módulo FC410DDM en el sistema, estará etiquetado como “Único”.
De modo que si es necesario activarlo, el instalador sabe dónde está.
La palabra “Activo”, en el campo de la hora, indica que el dispositivo en cuestión está activo, SÓLO
es aplicable a dispositivos de salida como sirenas, balizas, módulos SNM, etc.
Cuando el instalador, buscando en la lista de dispositivos anteriormente direccionados
automáticamente, llegue a un dispositivo sólo de salida, este dispositivo permanecerá activo (una
sirena empezará a sonar, un Flash empezará a parpadear, un módulo de salida empezará a
iluminar su LED) hasta que se seleccione un nuevo dispositivo o se introduzca una dirección
p
ermanente. De este modo será
p
osible localizar donde está el dis
p
ositivo.
ESC = no INTRO = si
05 modulos,

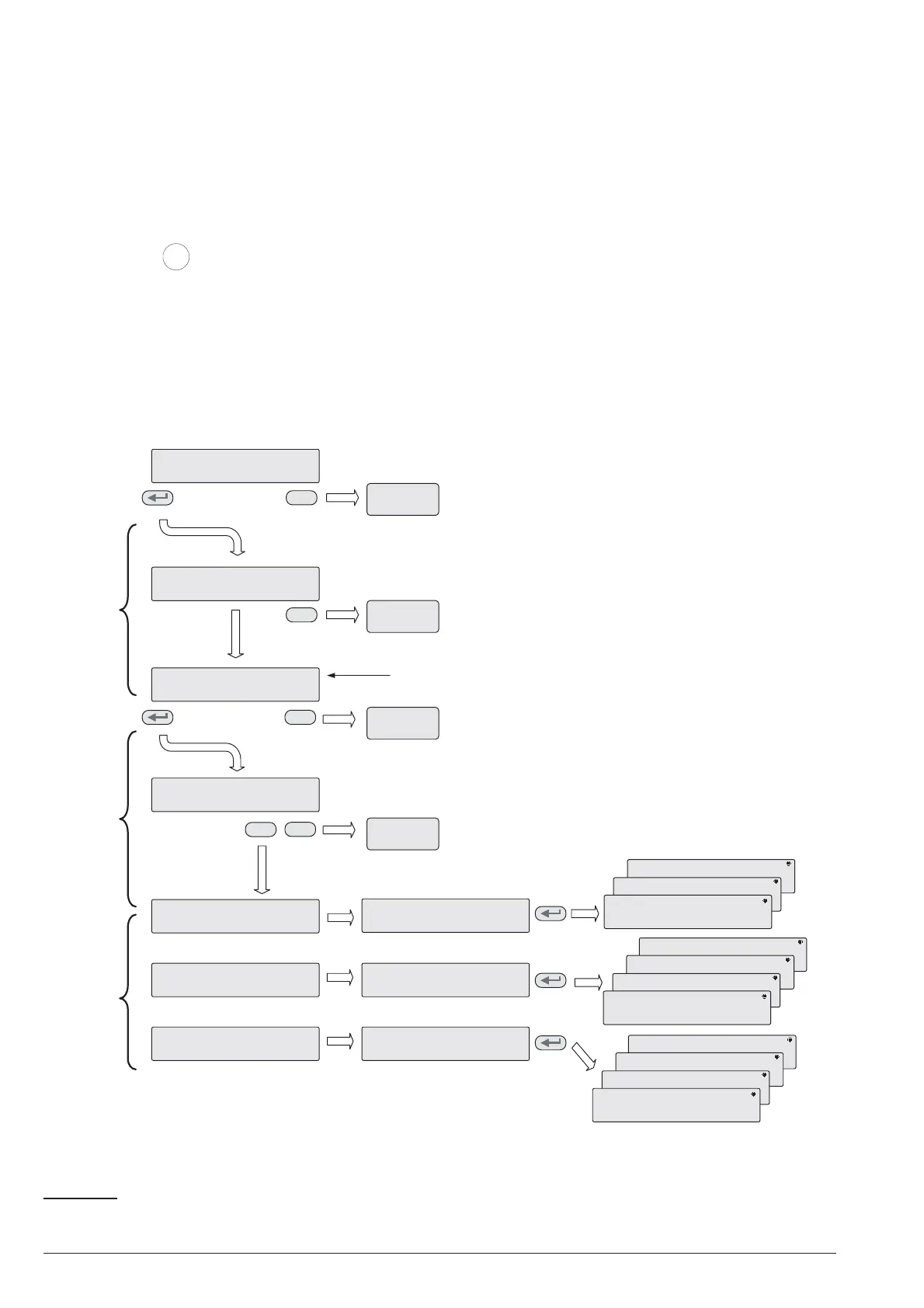

Figura 10 Procedimiento de Direccionamiento Automático
?
