10. Prima a tecla Direita para seleccionar o idioma se
-
guinte.
11. Prima a tecla Esquerda para seleccionar o idioma
anterior.
12. Prima a tecla ENTRAR para aceitar a selecção.
n
Tecla AJUDA
Para explicar a informação no visor LCD nas varias Pa
-
ginas, existe uma função de ajuda integrada no visor
LCD da central. Para cada Pagina de Interface do Utili
-
zador activa, quando a tecla ajuda e premida e exibido
o texto completo linha a linha em memoria, na janela da
Pagina Ajuda. Em cada Pagina da Interface do Utiliza
-
dor sera apresentado um texto dedicado.
n
Procedimento de enderecamento automatico
Por enderecamento automatico entende-se uma se
-
quencia de operacoes que permite ao instalador tornar
todos os dispositivos acessiveis a central sem ter que
executar a acção de configuração anterior nos disposi
-
tivos, durante a respectiva fase de instalação (fase de
obtenção do dispositivo). Isto significa para o instalador
uma poupanca significativa de custos e de tempo, pelo
que o FC490ST ja nao e necessario, a Ferramenta de
programação dos dispositivos Loop, e consequente
-
mente o procedimento para atribuicao manual dos en
-
derecos dos dispositivos tambem ja nao sao
necessarios.
Alem disso, o procedimento de enderecamento auto
-
matico tem de permitir ao instalador conhecer ou definir
a posicao geografica dos dispositivos na instalacao
(fase de mapeamento do dispositivo).
O procedimento de enderecamento automatico faz par
-
te do processo de registo dos dispositivos loop na cen
-
tral FC501. O processo de registo dos dispositivos loop
e iniciado pelo instalador (Consulte o Manual do Insta
-
lador: capítulo "Iniciar procedimento rápido").
Ø
Prima a tecla 1 para entrar no modo
PROGRAMAR.
PORTUGUES 37
Mapeam. Dispos. EM EXECUCAO 0=Parar
Evt hora tipo adic. contad. 017
016 10:15:33 PH L1:---
017 10:17:19 PH L1:---
Autoenderecamento FIM
Enderecado: 018 detectores
ESC p/sair nter p/ map de dispos.E
Mapeam. Dispos. Interrompido 1=run
Evt hora tipo adic. concl.000/022
001>10:15:33 PH L1:---< digite o End.
002 10:17:19 PH L1:---
Mapeam. Dispos. Interrompido 1=run
Evt 017/022hora tipo adic. concl.
--- unique RIM L1:---< .digite o End
--- unique LPAV L2:---
Mapeam. Dispos. Interrompido 1=run
Evt hora tipo add 001/022concl.
001>10:15:33 PH L1:089< ENT to config.
002 10:17:19 PH L1:---
Mapeam. Dispos. Interrompido 1=run
Evt 020/022hora tipo adic. concl.
--->*ativo*LPSB L3:---< .digite o End
--- --:--:--LPSB L3:---
Mapeam. Dispos. Interrompido 1=run
Evt 018/022hora tipo add concl.
--->exclus RIM L1:015<ENT para config.
--- unique LPAV L2:---
Mapeam. Dispos. Interrompido 1=run
Evt 021/022hora tipo add concl.
--->--:--:--LPSB L3:005<ENTpara config.
--- --:--:--LPSB L3:---
SAÍDA
Página PRINCIPAL
Nota:
Autoenderecamento em execucao
Aguarde
ESC para interromper
Centrale FC501 Lev.3: Programar
Detectores: 50 Modulos: 44
Iloop=073 mA (400ma MAX)
Nenhun disp.endereco> ENT inic.enderec.
A CENTRAL ESTÁ PRONTA PARA
ENTRAR EM FUNCIONAMENTO
(com a programação predefinida)
MS: Det 089 niv.3 :PROGRAMAR
MODO DE TRABALHO Centrale FC501
[First flo ]
^
MS: Det 089 lev.3 :PROGRAM
DEVICE NAME Master panel
MS: Det 089 niv.3 :PROGRAMAR
ZONA ATRIBUIDA Centrale Fc501
[First flo ]
^
MS: Det 089 niv.3 :PROGRAMAR
NOME DO DISPOSITIVO Centrale Fc501
[First flo ]
^
MS: Det 015 niv.3 :PROGRAMAR
EVENT ZONA ACIONADORA Centrale FC501
[First flo ]
^
MS: Det 089 lev.3 :PROGRAM
DEVICE NAME Master panel
MS: Det 015 niv.3 :PROGRAMAR
ZONA ACIONADORA#1 Centrale Fc501
[First flo ]
^
MS: Det 089 lev.3 :PROGRAM
DEVICE NAME Master panel
MS: Det 015 niv.3 :PROGRAMAR
ZONA ACIONADORA#1 Centrale Fc501
[First flo ]
^
MS: Det 015 niv.3 :PROGRAMAR
NOME DO DISPOSITIVO Centrale Fc501
[First flo ]
^
MS: Det 005 niv.3 :PROGRAMAR
ZONA ACIONADORA Even. Centrale FC501
[First flo ]
^
MS: Det 089 lev.3 :PROGRAM
DEVICE NAME Master panel
MS: Det 005 niv.3 :PROGRAMAR
ZONA ACIONADORA#1 Centrale Fc501
[First flo ]
^
MS: Det 089 lev.3 :PROGRAM
DEVICE NAME Master panel
MS: Det 005 niv.3 :PROGRAMAR
ZONA ACIONADORA#1 Centrale Fc501
[First flo ]
^
MS: Det 005 niv.3 :PROGRAMAR
NOME DO DISPOSITIVO Centrale Fc501
[First flo ]
^
ESC
ESC
ESC
0
]
SAÍDA
Página PRINCIPAL
"Exclus", no campo da hora, indica que é o único dispositivo deste tipo no loop.
Por exemplo se só for usado um módulo FC410DDM no sistema, é marcado como "Exclus".
Portanto não é necessário activá-lo, o instalador sabe onde se encontra.
"Ativo", no campo da hora, indica que o respectivo dispositivo está activo, é APENAS aplicável ao
tipo de dispositivo de saída como dispositivos acústicos, indicadores luminosos, módulos SNM, etc.
Quando o instalador, analisa a lista dos dispositivos anteriormente endereçados automaticamente,
obtém um tipo de dispositivo só de saída, este dispositivo fica activo (o dispositivo acústico começa
emitir o som, o indicador luminoso fica intermitente, um módulo de saída acende o respectivo LED)
até que um novo dispositivo seja seleccionado ou seja inserido o endereço permanente. Deste modo
será possível localizar onde se encontra o dispositivo.
SAÍDA
Página AVARIA
(dispositivos não endereçáveis)
ESC
DISP
SITIV
BTID
PELO DISPOSITIVO
(responsabilidade da Central)
FASE DE MAPEAMENTO DO
DISPOSITIVO POR EVACUAÇÃO
(responsabilidade do Instalador)
FASE DE CONFIGURAÇÃO
BÁSICA DO DISPOSITIVO
(Central+instalador)
SAÍDA
Página AVARIA
(dispositivos não endereçáveis)
004 modulos

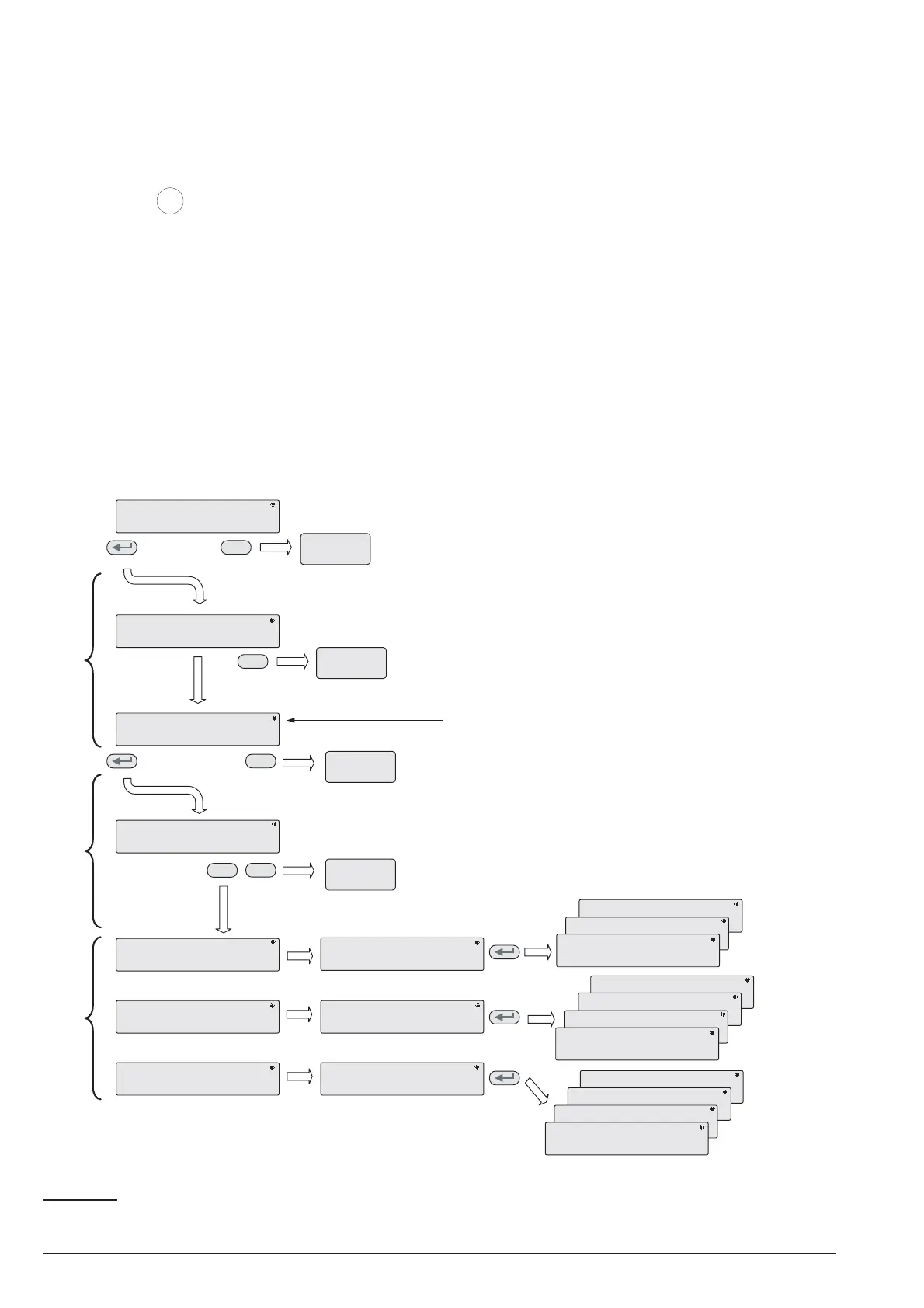

Figura 14 Procedimento de endereçamento automático
?
