Flyer UPROC - Uso con Computer DI Bordo KIOX

16
Bedienung mit KIOX Bedieneinheit
(1)
Bordcomputer
(2)
Display
(3)
Taste Fahrradbeleuchtung
(4)
Ein-Aus-Taste Bordcomputer
(5)
Halterung Bordcomputer
(6)
USB-Anschluss
(7)
Bedieneinheit
(8)
Taste nach vorn blättern >
(9)
Auswahltaste
(10)
Taste nach hinten blättern <
(11)
Taste Unterstützung senken –/
Taste nach unten blättern
(12)
Taste Unterstützung erhöhen +/
Taste nach oben blättern
(13)
Taste Schiebehilfe
(14)
Kontakte zu Antriebseinheit
(15)
Blockierschraube Bordcomputer
(16)
Steuersatzschraube
(17)
Schutzkappe USB-Anschluss
(1)
(2)
(3)
(4)
(5)
(17)
(6)
| 3
Bosch eBike Systems 1 270 020 XBK | (12.03.2019)
(8)
(9)
(10)
(11)
(12)
(13)
(7)
(19)
1
2
A
(1)
(5)
(14)
(16)
(15)
(18)
| 3
Bosch eBike Systems 1 270 020 XBK | (12.03.2019)
(8)
(9)
(10)
(11)
(12)
(13)
(7)
(19)
1
2
A
(1)
(5)
(14)
(16)
(15)
(18)
5.3 Uso con computer di bordo
KIOX
Nella presente guida rapida sono descritti solo i
punti più importanti relativi al funzionamento. Leg-
gere anche le avvertenze indicate nel manuale di
istruzioni del produttore allegato.

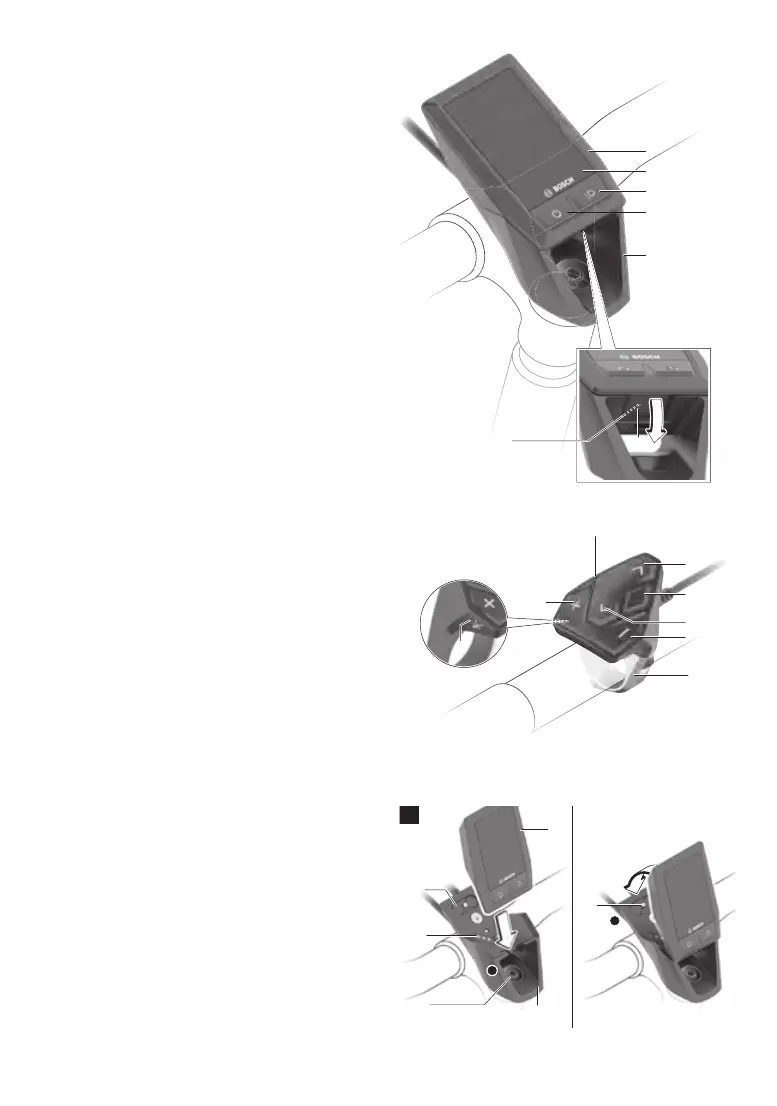

(1)
Computer di bordo
(2) Display
(3) Tasto illuminazione bicicletta
(4) Tastoon/o󰀨delcomputerdibordo
(5) Supporto del computer di bordo
(6) Presa USB
(7) Computer di bordo
(8) Tasto di scorrimento in avanti/a destra >
(9) Tasto di selezione
(10) Tasto di scorrimento indietro/a sinistra <
(11) Tasto riduzione assistenza –/
Tasto di scorrimento in basso
(12) Tasto aumento assistenza +/
Tasto di scorrimento in alto
(13) Tasto aiuto alla spinta
(14) Contatti per unità di propulsione
(15) Vite di bloccaggio del computer di bordo
(16) Vite serie sterzo
(17) Cappuccio di protezione presa USB*
(18) Supporto magnetico
(19) Supporto computer di bordo
A) disponibile come ricambio
Inserimento e rimozione del computer di bor
-
do
Inserire
innanzitutto KIOX con la parte inferiore
sul supporto (5) e ribaltarlo leggermente in avanti,
noassarepercettibilmenteilcomputerdibordo
nel supporto magnetico.
Per rimuovere il computer di bordo, a󰀨errarlo
all‘estremitàsuperioreetirarloversodisé,noa
staccarlo dal supporto magnetico.
Quando si parcheggia l‘e-bike, togliere il com-
puter di bordo.
Èpossibilessareilcomputerdibordonelsup-
porto per impedirne la rimozione. A tale scopo,
svitare la vite della
serie sterzo (16)nchénonè
possibileslarelateralmenteilsupportodiKIOX.
Inserire il computer di bordo nel supporto. Avvi
-
tare la vite di bloccaggio (M3, lunghezza 6 mm)
dal
 basso nell‘apposita lettatura del computer
di bordo (una vite più lunga può danneggiare il
computer di bordo).
Inlaredinuovoilsupportoeserrarelavitedella
serie sterzo in base alle indicazioni del produttore.
