Bedienung mit KIOX Bedieneinheit
(1)
Bordcomputer
(2)
Display
(3)
Taste Fahrradbeleuchtung
(4)
Ein-Aus-Taste Bordcomputer
(5)
Halterung Bordcomputer
(6)
USB-Anschluss
(7)
Bedieneinheit
(8)
Taste nach vorn blättern >
(9)
Auswahltaste
(10)
Taste nach hinten blättern <
(11)
Taste Unterstützung senken –/
Taste nach unten blättern
(12)
Taste Unterstützung erhöhen +/
Taste nach oben blättern
(13)
Taste Schiebehilfe
(14)
Kontakte zu Antriebseinheit
(15)
Blockierschraube Bordcomputer
(16)
Steuersatzschraube
(17)
Schutzkappe USB-Anschluss
(1)
(2)
(3)
(4)
(5)
(17)
(6)
| 3
Bosch eBike Systems 1 270 020 XBK | (12.03.2019)
(8)
(9)
(10)
(11)
(12)
(13)
(7)
(19)
1
2
A
(1)
(5)
(14)
(16)
(15)
(18)
| 3
Bosch eBike Systems 1 270 020 XBK | (12.03.2019)
(8)
(9)
(10)
(11)
(12)
(13)
(7)
(19)
1
2
A
(1)
(5)
(14)
(16)
(15)
(18)
5.3 Utilisation avec l’ordinateur de
bord KIOX
Ce guide de démarrage explique uniquement les
principaux points concernant l’utilisation. Tenez
également compte des remarques qui gurent
dans la notice du fabricant jointe.

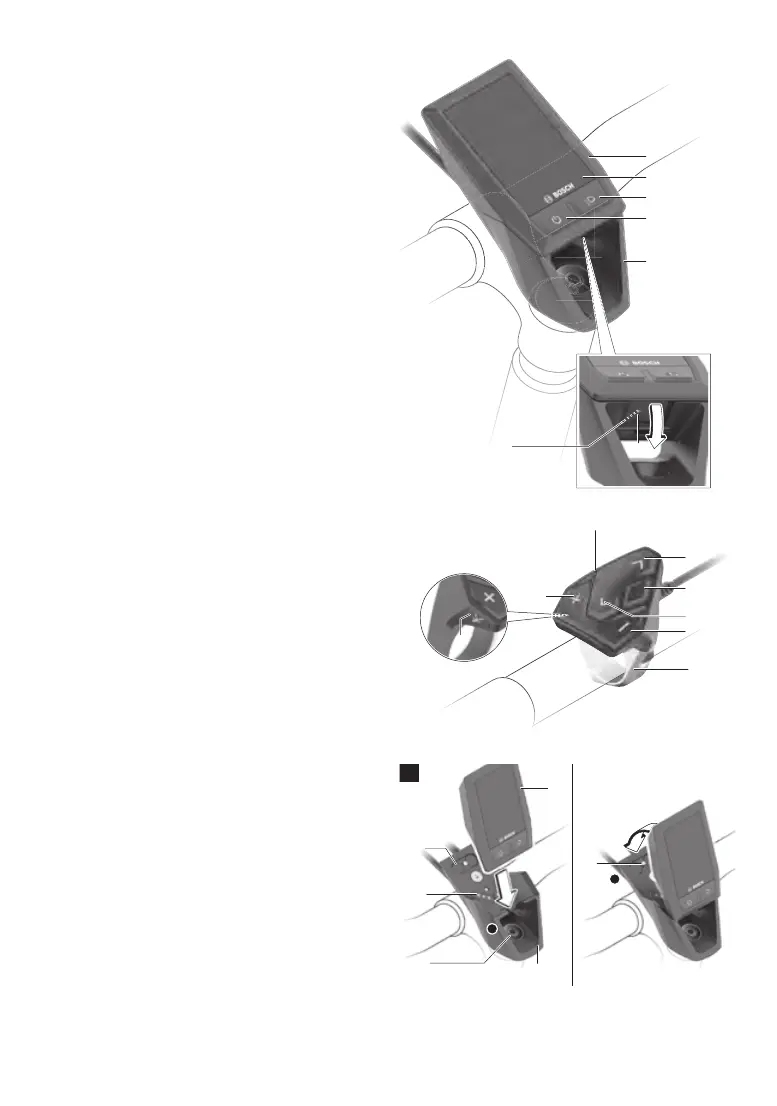

(1) Ordinateur de bord
(2) Écran
(3) Bouton éclairage du vélo
(4) Bouton marche/arrêt de l’ordinateur de bord
(5) Support de l’ordinateur de bord
(6) Prise USB
(7) Ordinateur de bord
(8) Bouton avancer/aller à droite >
(9) Bouton de sélection
(10) Bouton reculer/aller à gauche <
(11) Bouton réduire l’assistance –/
bouton aller vers le bas
(12) Bouton augmenter l’assistance +/
bouton aller vers le haut
(13) Bouton assistance à la pousse
(14) Contacts avec l’unité d’entraînement
(15) Vis de blocage de l’ordinateur de bord
(16) Vis du jeu de direction
(17) Cache de protection de la prise USB*
(18) Support aimanté
(19) Support de l’ordinateur de bord
*Disponible en pièce détachée
Mettre en place l’ordinateur de bord et le
retirer
Placez le boîtier KIOX sur le support (5) et en-
gagez-le légèrement vers l’avant, jusqu’à sentir
que l’ordinateur de bord est tenu par le support
aimanté.
Pour retirer l’ordinateur de bord, tenez-le par le
haut et tirez-le vers vous, jusqu’à ce qu’il se déta-
che du support aimanté.
Retirez l’ordinateur de bord lorsque vous ga-
rez votre e-bike.
Vous pouvez xer votre ordinateur de bord sur
son support de façon à ce qu’il ne puisse pas être
retiré. À cet e󰀨et, desserrez la vis du jeu de di-
rection (16) jusqu’à pouvoir basculer le support de
KIOX sur le côté. Positionnez l’ordinateur de bord
sur son support. Insérez la vis de blocage (M3, 6
mmde longueur) dans le letage de l’ordinateur
de bord prévu à cet e󰀨et, en dessous(n’utilisez
pas une vis plus longue sous peine d’endomma-
ger l’ordinateur de bord).
Remettez le support dans sa position initiale et
serrez la vis du jeu de direction en respectant les
recommandations du fabricant.
