Flyer UPROC - Bedienung von Schnellspannern und Steckachsen

32

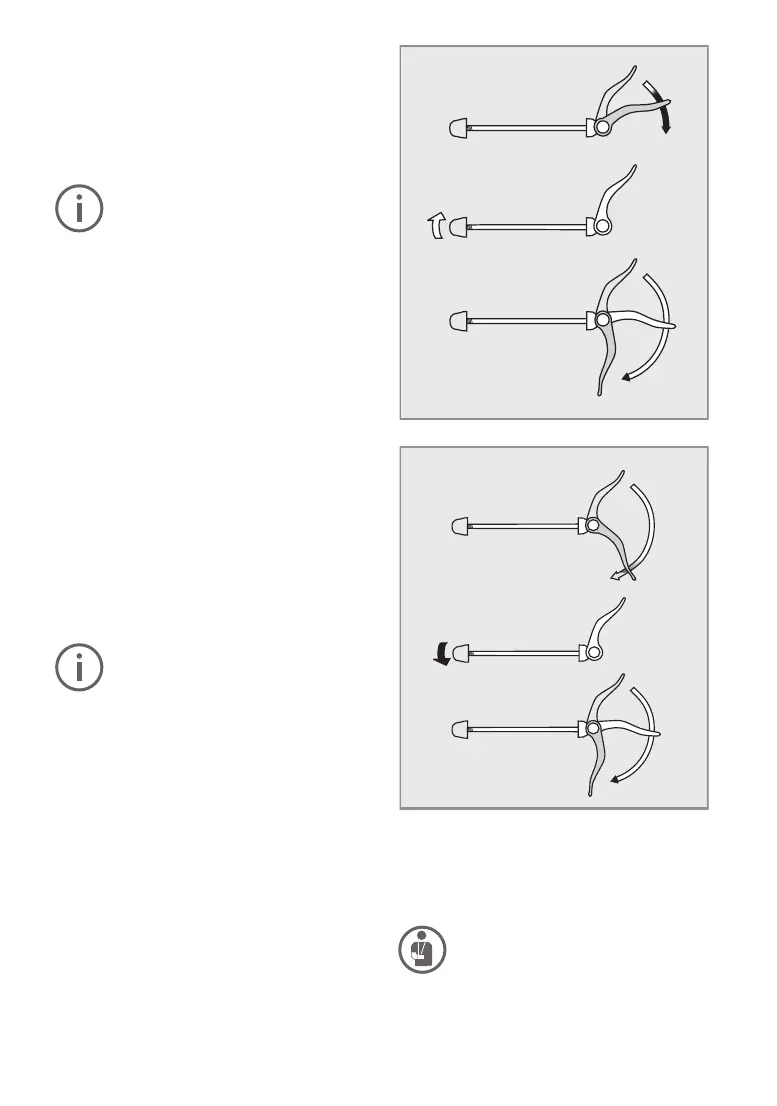

Ist die Klemmkraft zu hoch und Sie können den
Schnellspanner nicht schliessen, müssen Sie
den Klemmhebel ö󰀨nen und die Einstellmutter
ein wenig lösen.
1. Alle Schnellspanner müssen fest ge-
schlossen sein, bevor Sie losfahren.
2. Überprüfen Sie alle Schnellspanner
auch dann auf korrekten Sitz, wenn
das Fahrzeug für kurze Zeit unbeauf-
sichtigt abgestellt war sowie vor jeder
Fahrt.
Einstellmutter lockern
Einstellmutter anziehen
12.1 Bedienung von Schnellspan-
nern und Steckachsen
Die Befestigung von Laufrädern, Sattelstütze,
Sattel, Vorbau und Lenker kann mit Schnellspan-
nern, Steckachsen oder Schraubverbindungen
ausgeführt sein.
Lassen Sie Arbeiten an Schnellspan-
nern und Steckachsen nur vom FLYER
Fachhändler vornehmen. Dies sind si-
cherheitsrelevante Bauteile; fehlerhafte
Arbeit und falsches Werkzeug können
schwere Stürze nach sich ziehen.
Schnellspanner
Schnellspanner sind Klemmhalterungen, die
Bauteile wie eine Schraube xieren, deren
Klemmkraft aber über das Umlegen eines Hebels
ohne Werkzeug aufgebracht wird. Durch das
Schliessen des Hebels wird die Klemmkraft akti-
viert. Die Klemmkraft wird bei geö󰀨netem Hebel
durch Drehen der Gegenmutter eingestellt.
1. Um eine Klemmung zu ö󰀨nen, beispielsweise
um die Sattelstütze zu bewegen, ö󰀨nen Sie
den Schnellspannhebel.
2. Nun können Sie die Stütze bewegen und ver
-
stellen.
3.
Bevor Sie den FLYER benutzen, müssen Sie
den Schnellspanner wieder sicher schliessen.
Dazu legen Sie den Schnellspannhebel wieder
vollständig um. Schliessen Sie allfällig vorhan
-
dene Sicherungen vollständig.
Erst wenn Sie zum Schliessen des
Klemmhebels die Kraft des Handbal-
lens benötigen, schliesst der Schnell-
spanner sicher.
Ist die Klemmkraft nicht hoch genug, so dass z.B.
der Sattel nicht fest sitzt, müssen Sie die Einstell-
mutter am Schnellspanner fester anziehen. Dazu
muss der Klemmhebel geö󰀨net sein.
