5.3 Bedienung mit KIOX
Bordcomputer
In dieser Kurzanleitung werden nur die wichtigs-
ten Punkte zur Bedienung erklärt. Beachten Sie
auch die Hinweise in der beiliegenden Hersteller
Anleitung.

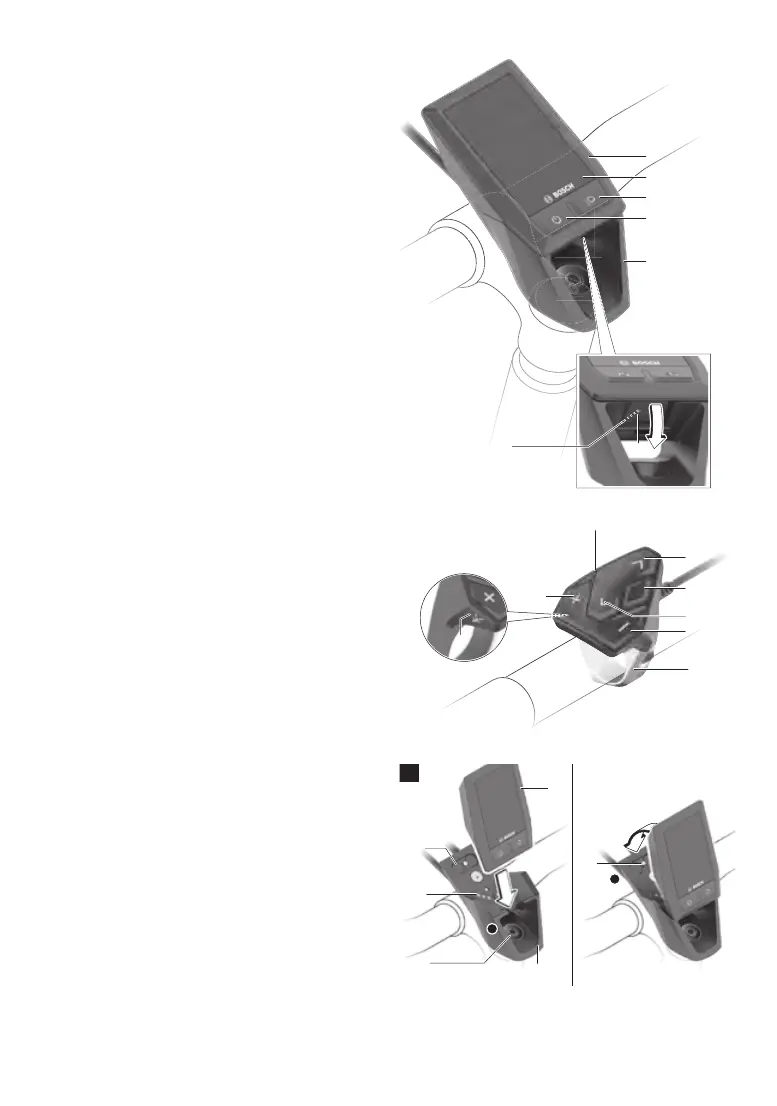

(1) Bordcomputer
(2) Display
(3) Taste Fahrradbeleuchtung
(4) Ein-/Aus-Taste Bordcomputer
(5) Halterung Bordcomputer
(6) USB-Anschluss
(7) Bedieneinheit
(8) Taste nach vorn/rechts blättern >
(9) Auswahltaste
(10) Taste nach hinten/links blättern <
(11) Taste Unterstützung senken –/
Taste nach unten blättern
(12) Taste Unterstützung erhöhen +/
Taste nach oben blättern
(13) Taste Schiebehilfe
(14) Kontakte zur Antriebseinheit
(15) Blockierschraube Bordcomputer
(16) Steuersatzschraube
(17) Schutzkappe USB-AnschlussA)
(18) Magnethalterung
(19) Halterung Bedieneinheit
A) als Ersatzteil erhältlich
Bordcomputer einsetzen und entnehmen
Setzen Sie Kiox zuerst mit dem unteren Teil an
der Halterung (5) an und klappen ihn leicht nach
vorn, bis der Bordcomputer spürbar in der Mag-
nethalterung xiert ist.
Zum Entnehmen greifen Sie den Bordcomputer
am oberen Ende und ziehen ihn zu sich, bis er
sich aus der Magnethalterung löst.
Wenn Sie das E-Bike abstellen, entnehmen
Sie den Bordcomputer.
Es ist möglich, den Bordcomputer in der Halte-
rung gegen Entnahme zu sichern. Lösen Sie
dazu die Steuersatzschraube (16) so weit, bis die
Halterung des Kiox seitlich geschwenkt werden
kann. Setzen Sie den Bordcomputer in die Hal-
terung. Schrauben Sie die Blockierschraube (M3,
6 mm lang) von unten in das dafür vorgesehene
Gewinde des Bordcomputers (die Verwendung
einer längeren Schraube kann zu einer Beschä-
digung des Bordcomputers führen).
Schwenken Sie die Halterung wieder zurück und
ziehen Sie die Steuersatzschraube entsprechend
den Herstellerangaben fest.
