32
Steekassen
In moderne etsframes worden in plaats van snel-
spanners of schroefverbindingen ook steekassen
gebruikt,
die eigenlijk op dezelfde manier werken
als snelspanners:
de assen worden in de uitvaleinden geschroefd
en houden de naaf tussen beide voorvorkbenen
vast. De naaf en de as worden met de snelspan
-
hendel vastgeklemd, die bediend wordt zoals een
snelspanner
. Er is ook een systeem waarbij de
as alleen ingestoken of ingeschroefd wordt en
vervolgens met een schroefverbinding vastgezet
wordt. Lees hiervoor de instructies van de onder
-
delenfabrikant en vraag uw FLYER dealer om uit-
voerige uitleg over het systeem.
Vraag uw FLYER dealer om u precies uit
te leggen hoe de wielen en alle bijbeho-
rende onderdelen op de juiste manier en
veilig
met de ingebouwde snelspanner -
of het steekassysteem - bevestigd kun-
nen worden.
Als u rijdt met een op ondeugdelijke wij-
ze ingebouwd wiel, kan het wiel bewe-
gen of losschieten van het voertuig. Dit
kan leiden tot schade aan het voertuig
en ernstige of levensgevaarlijke verwon-
dingen van de berijder. Daarom is het
belangrijk
dat u de volgende instructies
in acht neemt:
Let erop dat de assen, de uitvaleindes
en de snelspanmechanismes schoon en
vrij van vuil en viezigheid zijn. Let erop
dat deze altijd goed gesloten zijn.
Laat in geval van twijfel uw ets contro
-
leren door uw FLYER dealer.
Controleer de stevige positie van alle
snelspanners en steekassen, ook als de
FLYER slechts kort zonder toezicht werd
gelaten. Rijd alleen als alle snelspan
-
ners goed gesloten zijn.

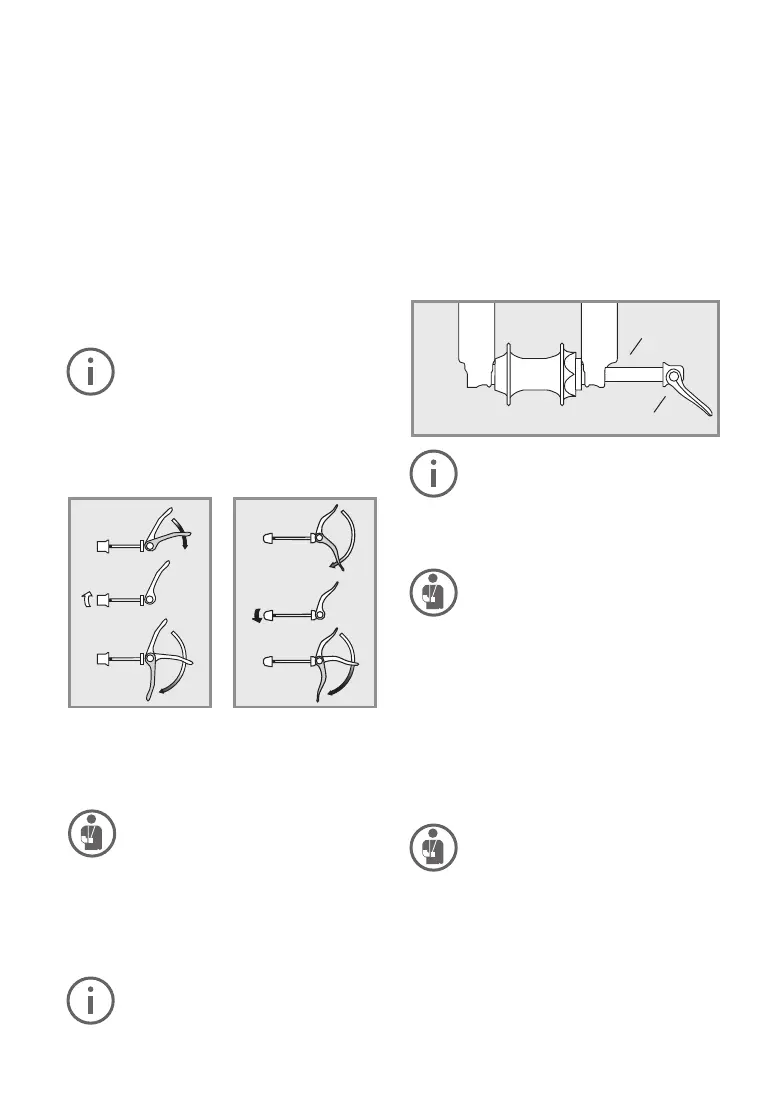

Snelspanhendel
Steekas
Snelspanners
Snelspanners zijn klemhouders die onderdelen
zoals schroeven vastzetten, waarbij de klem-
kracht door middel van een hendel zonder ge-
reedschap uitgevoerd wordt. Door het openen en
sluiten
van de hendels wordt de klemkracht ge-
activeerd. De klemkracht wordt bij een geopen-
de hendel door het draaien van de tegenmoer
ingesteld.
1.
Om een klem te openen, bijvoorbeeld
om de zadelpen te bewegen, opent u de
snelspanhendel.
2. Nu kunt u de pen bewegen en verstellen.
3. Voor u de FLYER gebruikt, moet u de snel-
spanner weer goed sluiten. Daarvoor duwt u
de snelspanhendel weer helemaal terug. Sluit
alle beschikbare vergrendelingen volledig.
Alleen als de kracht van de handbal no-
dig is om de klemhendel te sluiten, wordt
de snelspanner stevig gesloten.
Als de klemkracht niet hoog genoeg is, zodat bij
-
voorbeeld het zadel niet vastzit, moet u de instel-
moer van de snelspanner strakker aantrekken.
Daarvoor moet de klemhendel geopend zijn.
Als de klemkracht te sterk is en u kunt de snel-
spanner niet sluiten, dan moet u de klemhendel
openen
en de instelmoer een beetje losser zetten.
• Alle snelspanners moeten goed ge
-
sloten zijn, voor u gaat rijden.
•
Controleer alle snelspanners op
juiste positionering als het voertuig
gedurende korte tijd zonder toezicht
geparkeerd wordt en voor elke tocht.
• In gesloten toestand moet de snel
-
spanhendel dicht bij het frame, de
voorvork of zadelpen liggen!
Als aan het voertuig wielen of andere on-
derdelen met een snelspanner zijn vast-
gezet, sluit u deze als u de ets afstelt.
Instelbout aantrekkenInstelbout vergrendelen
