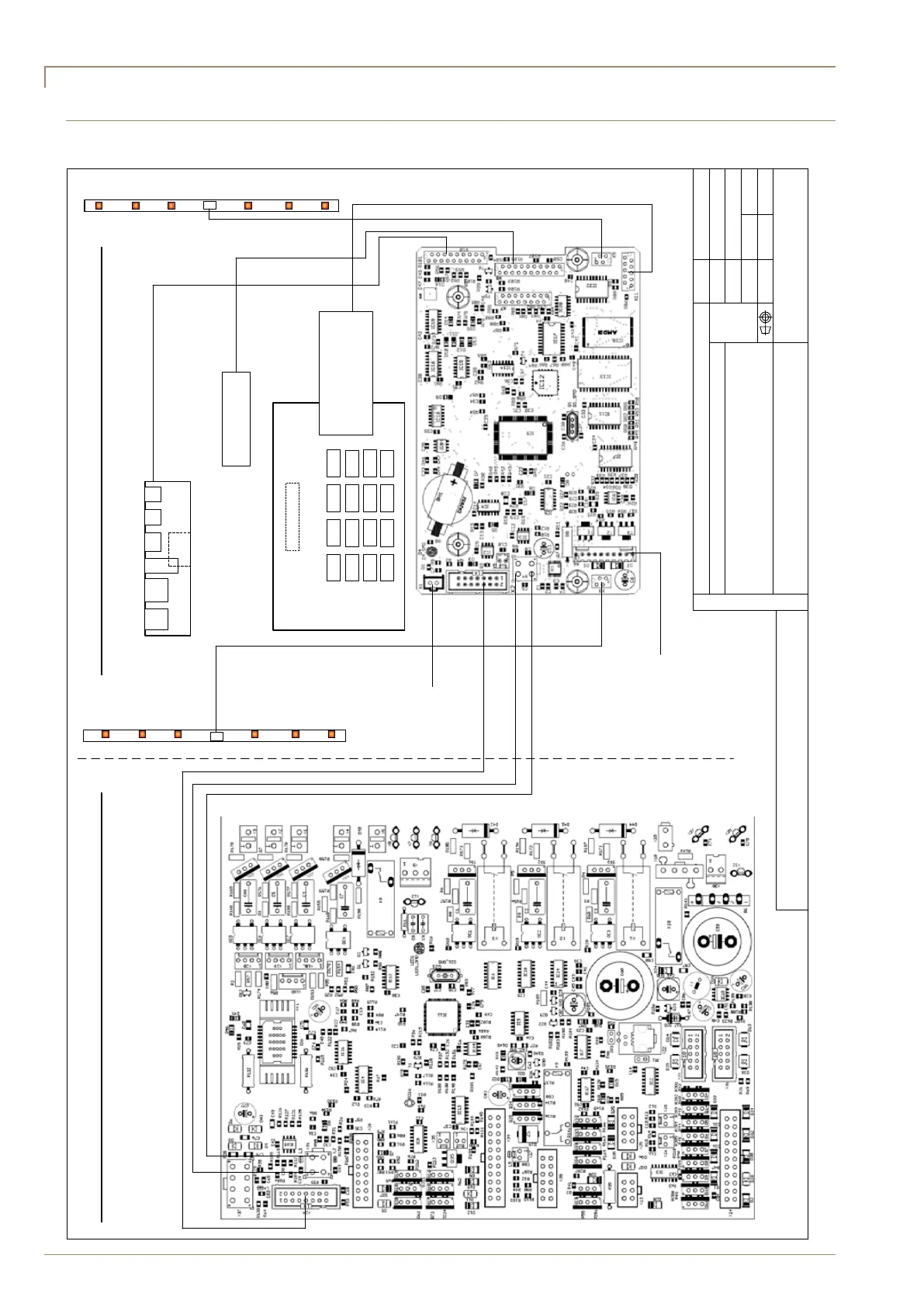

Übersicht; Vetro CAP 16
Spectra / FCS4041
Apercu / Overview
A3- 468138 B
Urspr-Zchg Gezeichnet
NIRO-Plan AG
a FRANKE Company
These drawings and specifications are the property of NIRO-Plan AG and shell not be reproduced, copied or transfered to any third party without the prior written permission of NIRO-Plan AG, Switzerland.
Bitte Wählen
Spectra
123IP4 15.01.2007 12:00
Programmiertasten Programming keys Bouton de programmation
Exit
+
ON/
OFF
CPU-Print
-
CLEAN
/Enter
U
S
B
Chip-
Kartenleser
1
5Vdc
24Vdc
CAN intern
One-Wire, Kaffee-
Umschaltventil, Cappu-
Luftventil,
Auslaufüberwachung,
Auslauf-Motor
Auto-STEAM
Maschinen-Kopf / Machine head / Face de la machineElektrokasten / Electro cabinet / Cabinet électronique
Bedienprint Vetro CAP 16
1H328684
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Grafik-Display 240x64
Graphic display
Écran graphique
1H328207
1H327913
1H327912
1H328901
Kantenbeleuchtung RGB Edge illumination Éclairage des bordures
1H328901
Kantenbeleuchtung RGB
Edge illumination
Éclairage des bordures
Leistungsprint
Power print
Circuit imprimé de puissance
1H328329
Electrical diagrams
26 Diagrams Spectra S and X26 Diagrams Spectra S and X
Electrical diagrams
4. Overview of Vetro CAP 16
