Franke SPECTRA X Electrical Diagrams

HUB 25.05.2009
18.05.2005RSC
Geprüft
Ersatz für
Ersetzt durch
Massstab
Letzte Änderung
00277 RSC 20.05.2009
Artikel-Nr
1H326754
Franke Kaffeemaschinen AG
CH-4663 Aarburg/Switzerland
Tel +41 62 787 31 31
Fax +41 62 787 30 42
Franke Kitchen Systems
Franke Foodservice Systems
Franke Coffee Systems
Franke Washroom and Sanitary Systems
Bedienungsprint Basis Spectra
A4- 463754 B
Urspr-Zchg
Gezeichnet
NIRO-Plan AG
a FRANKE Company
These drawings and specifications are the property of NIRO-Plan AG
and shell not be reproduced, copied or transfered to any third party
without the prior written permission of NIRO-Plan AG, Switzerland.

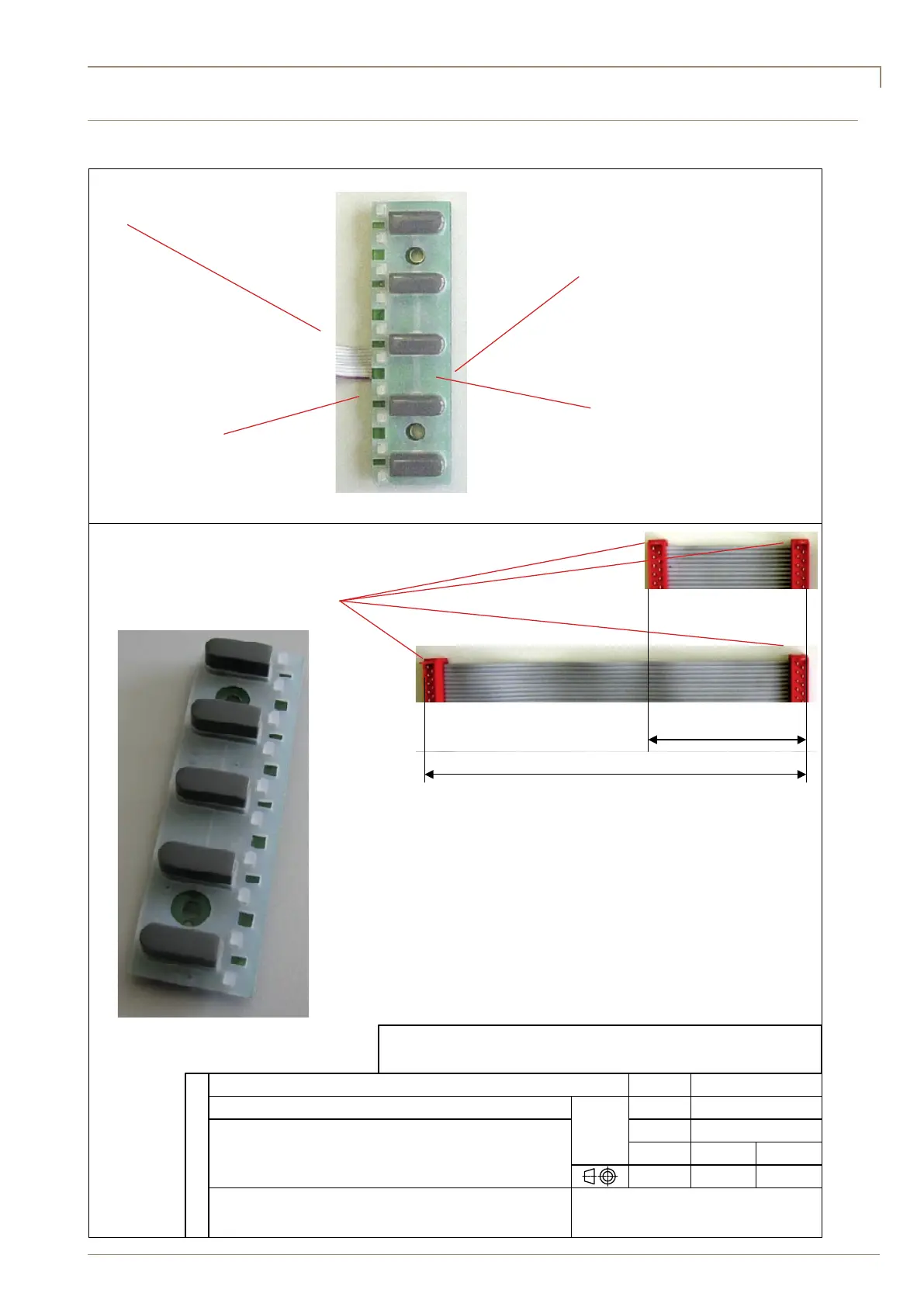

Taster 5Stk.
Metall-Dom 250gr. 8mm
LED 10Stk.
jeweils 2Stk. / Taste
Anschlusskabel
10Pol AMP Micromatch-Stecker
Farbe Taste: RAL
Design4000
Hard-epoxy-Overcoating
Grundmaterial: transparent
Version alt; 1H325154
1 Maschine benötigt 2Stk. dieser Printe
Version neu;
2 St. Bedienungsprint Basis Spectra grau 1H326794
siehe auch Zeichnung A3-467866
1 St. Kabel, kurz 60mm, Bedienungsprint Basis 1H326795
Kabel AWG28, flexibel, grau, Stecker beidseits AMPMicromatch 10Pol
male,
1 St. Kabel, lang 141mm, Bedienungsprint Basis 1H326796
Kabel AWG28, flexibel, grau, Stecker beidseits AMPMicromatch 10Pol
male,
1H326794
1H326796
1H326795
AMP-Micromatch 10pol, male,
Verriegelung oben beidseitig
60mm
141mm
Electrical diagrams
Document Number: TD-104418/A Order Number: 1H329033/A
Diagrams Spectra S and X 29Diagrams Spectra S and X 29
Document Number: TD-104418/A Order Number: 1H329033/A
Electrical diagrams
7. Basic operating PCB
