Franke SPECTRA X Electrical Diagrams

RSC 28.10.2013
27.12.2005RSC
Geprüft
Ersatz für
Ersetzt durch
Massstab
Letzte Änderung
01701 FDE 25.10.2013
Artikel-Nr
Franke Kaffeemaschinen AG
CH-4663 Aarburg/Switzerland
Tel +41 62 787 31 31
Fax +41 62 787 30 42
Franke Kitchen Systems
Franke Foodservice Systems
Franke Coffee Systems
Franke Washroom and Sanitary Systems
Netzein. 200-240V, 3L PE 16A
Raccord. électr. / mains
FCS4041
A3- 464013 J
Urspr-Zchg
Gezeichnet
NIRO-Plan AG
a FRANKE Company
These drawings and specifications are the property of NIRO-Plan AG
and shell not be reproduced, copied or transfered to any third party
without the prior written permission of NIRO-Plan AG, Switzerland.
Komponentenverdrahtung components Leistungsprint Powerprint circuit imprimé de puissancecomposante
X12
X8
X7_208V X6_230V
230VacS
+
24V DCX1
24V DC
GND
X33_GND
X29_+24V
X30_+24V
470nF
2.2kΩ
C11 = 4700 F
K8
K10
Leistungsprint
Power print
Circuit imprimé de puissance
X9
X38
B1
K8
rt
or
ws
Chassis - Erdung
Chassis earthing
Ringkerntrafo
Toroidal transformer
Transformateur
1T 310 008bl
ws
PE N L2 L1
rtbl
gn-gb
Extern
200-240Vac
gr
Relais K1
Kaffee
Relais K2
Tee/Dampf
1T 310 484
Netzkabel
Mains cable
Cable de réseau
5 x 1.5mm2
L3
sw
+
C11 = 4700 F
Si 4 AST
Si 4 AST
GND
24V DC2
X32_GND
X27_+24VX1 X28_+24VX1
bl
bl
K3_B_L3
K2_B_L2
K1_B_L1
K3_A_L3
K2_A_L2
K1_A_L1
Relais K3
Tee/Dampf
PE
F1
F2
Ventile, 5Vdc,
Relays, Milch
Brühgruppe
200-240Vac 200-240Vac
200-240V, 3L PE, 2350-3600W, 50/60Hz, 16A
Heizungen müssen verriegelt betrieben werden!
N L3 L2 L1PE
L3' L2' L1'N'
Schaffner
FS32047-25-03
Netzfilter
line filter
Filtre de réseau
3x440/250V 50/60Hz
1H327945
LINE
LOAD
1H328329
Zusatzkabel Netzeingang UL
1T311407
sw
gr
rt
Heizung
Tee/Dampf
2800W
Kl 2
1H 327 536
1H 325 208
ws
Heizung
Kaffee
2800W
Kl 2
1H 327 535
1H 325 208
ws
Heizung
Tee/Dampf
2800W
Kl 2
1H 327 536
1H 325 208
ws
ws
ws
ws
1H 325 208 1H 325 208 1H 325 208
unterbrochen
unterbrochen
sw
gr
rt
bl
bl
bl
bl
Electrical diagrams
10 Diagrams Spectra S10 Diagrams Spectra S
Electrical diagrams

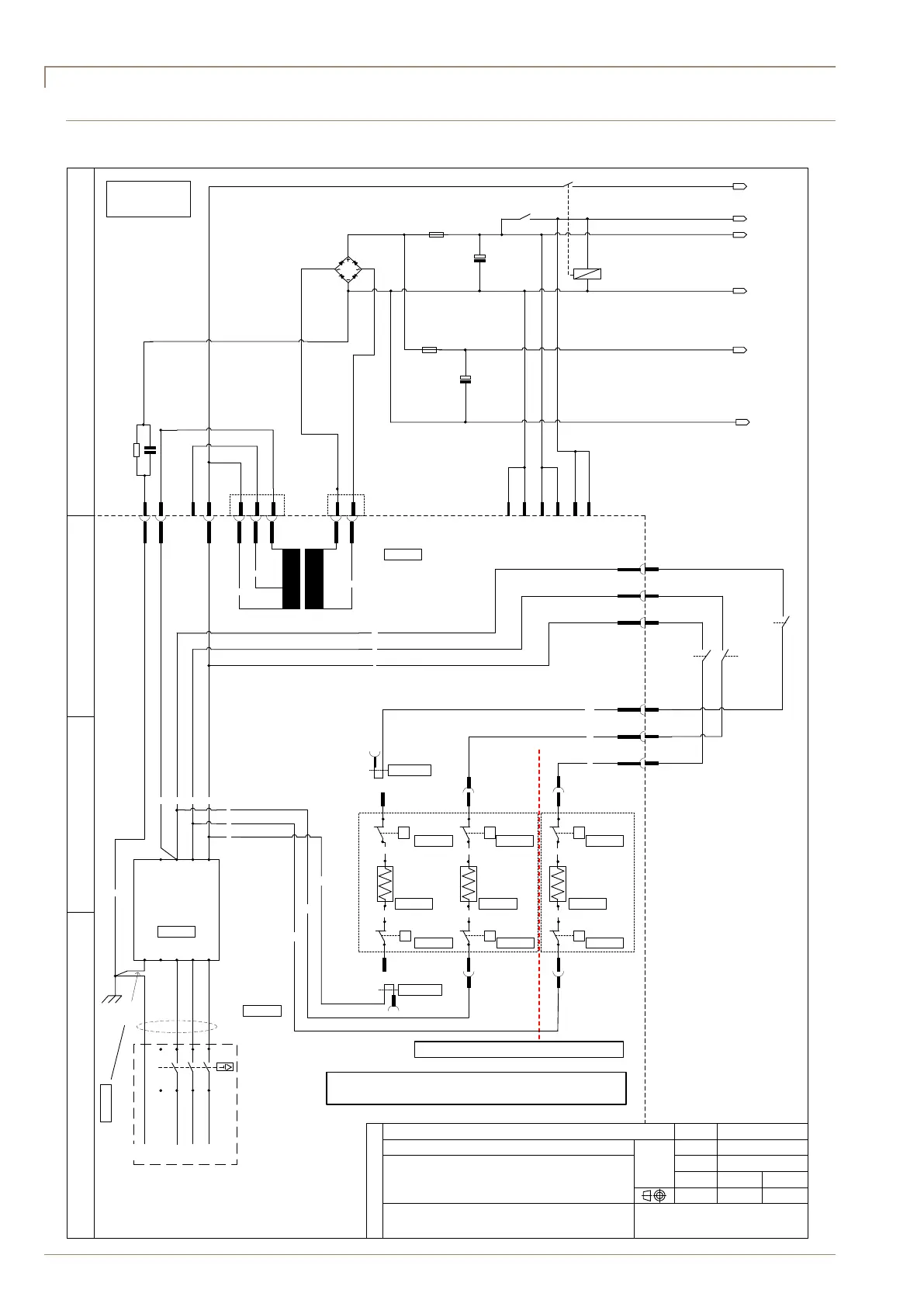

6. Power input 200 - 240 V, 3L PE, 2.35 - 3.6 kW, 16 A

Franke SPECTRA X Specifications

General

Brand	Franke
Model	SPECTRA X
Category	Coffee Maker
Language	English
