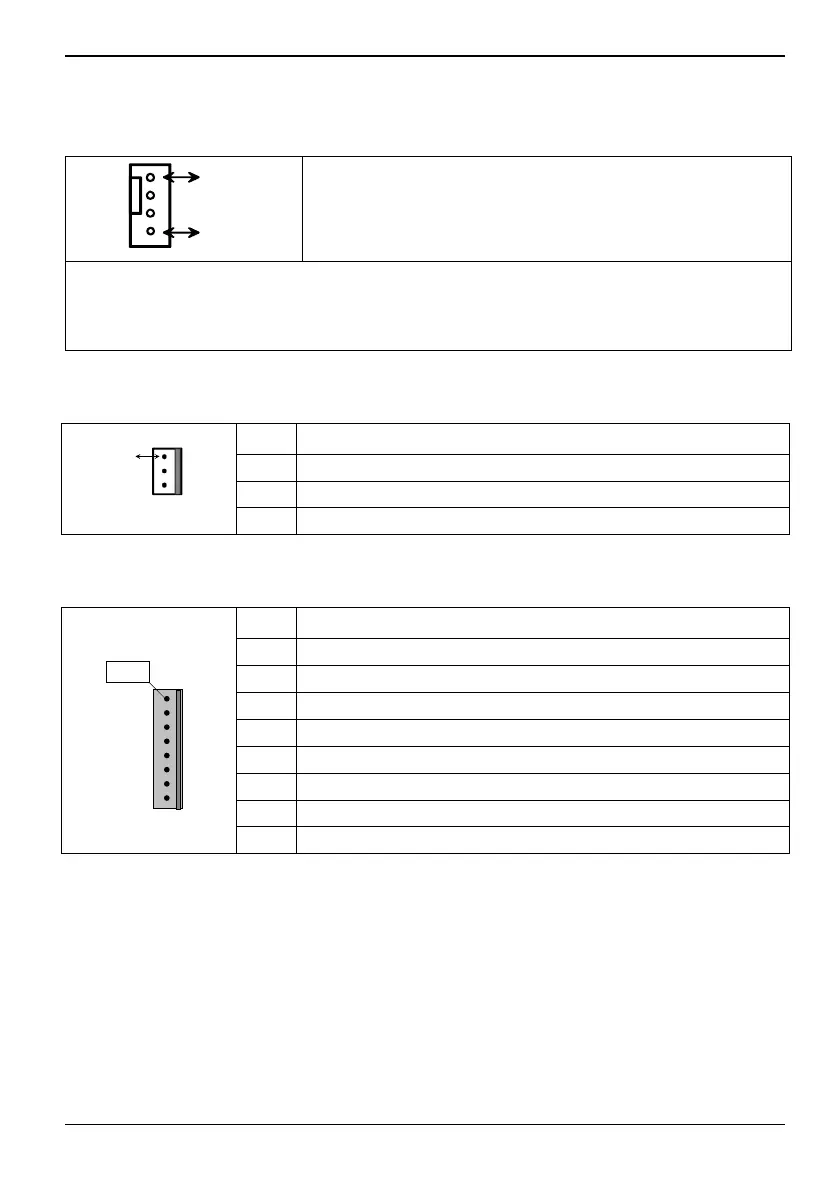

Fujitsu D3488 - Installation des Boards; Intrusion-Anschluss (Intern); PC2009 PSU-Anschluss (PC2009)

Mainboard D3488 Deutsch - 19
Installation des Boards
Pin 1
Pin 4
Pin1: GND
Pin2: +12V Power
Pin3: FAN Sense
Pin4: Fan PWM
Dieser 4-polige Lüfteranschluss unterstützt die Geschwindigkeitsüberwachung
Auf dem D3488 sind sechs 4-polige Lüfteranschlüsse implementiert. Über diese Anschlüsse können
Lüfter zur Kühlung von Gehäuse und Prozessor mit dem Motherboard verbunden werden. Kühlende
Lüfter tragen zur Systemstabilität und -zuverlässigkeit während der Lebensdauer des Produkts bei.
Intrusion-Anschluss (intern)
PIN Signal
1 GND
2 open
3 Intrusion switch present
Pin 1
PC2009 PSU-Anschluss (PC2009)
Pin 1
PIN Signal
1 FASTPROCHOT PSU L
2 PS Fan PWM
3 Nicht angeschlossen
4 PS Fan Sense
5 Nicht angeschlossen
6 Nicht angeschlossen
7 Nicht angeschlossen
8 Nicht angeschlossen
Fujitsu 19
