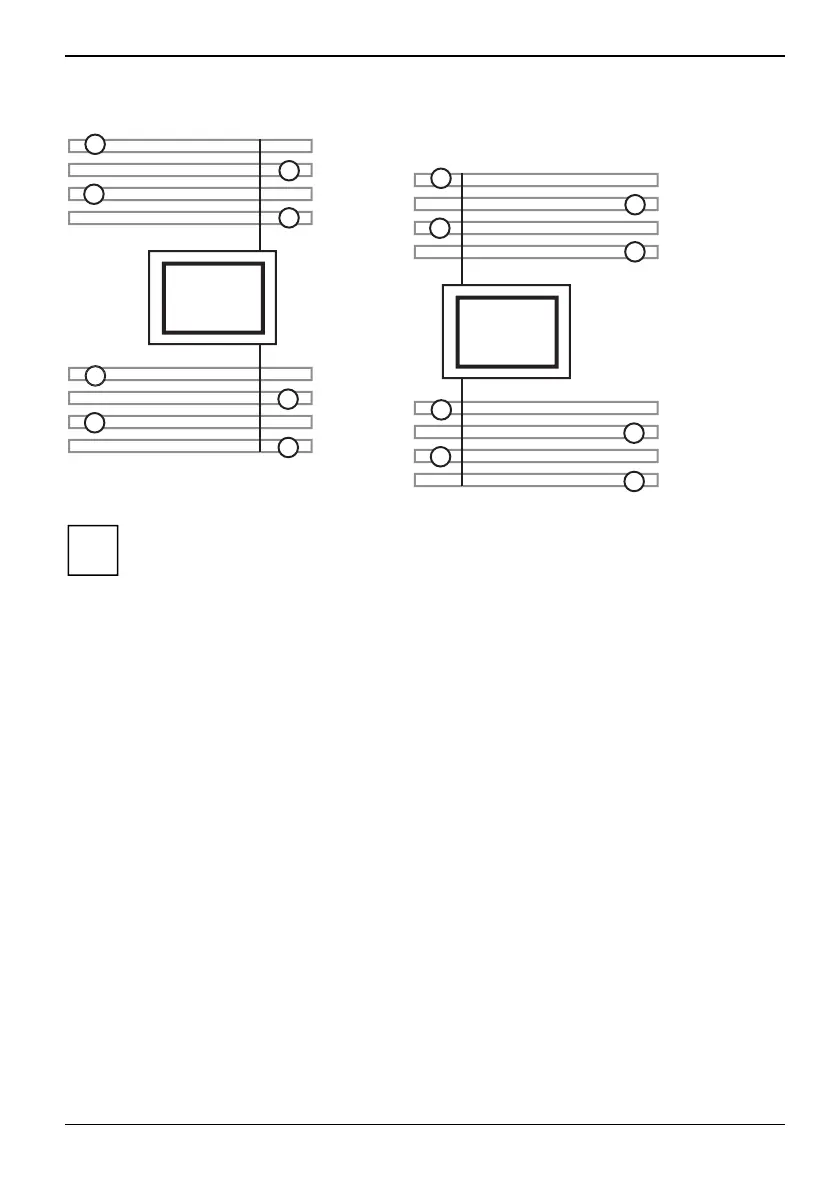

Wenn beide CPU bestückt werden, CPU 0 und CPU 1 wie folgt bestücken:
CH-M 1
CH-L 1
CH-K 1
CH-K 2
CH-G 2
CH-G 1
CH-H 1
CH-J 1
LGA3647
8
10
4
2
6
12
14
16
CH-C 1
CH-B 1
CH-A 1
CH-A 2
CH-D 2
CH-D 1
CH-E 1
CH-F1
CPU 0
7
9
3
1
5
11
13
15
CPU 1
LGA3647
i
Wenn zwei Speichermodule mit unterschiedlicher Rank-Anzahl im selben Kanal installiert
werden, muss das Modul mit der höheren Rank-Anzahl im am weitesten von der CPU
liegenden Speichersteckplatz installiert werden.
Wird ein Systemupgrade durchgeführt und dabei ein zusätzliches Speichermodul zu einem
Kanal mit einem vorhandenen Modul hinzugefügt, müssen die Module dabei
möglicherweise getauscht werden, damit das Speichermodul mit der höheren Rank-Anzahl
in diesem Speicherkanal außen (weiter weg von der CPU) liegt.
