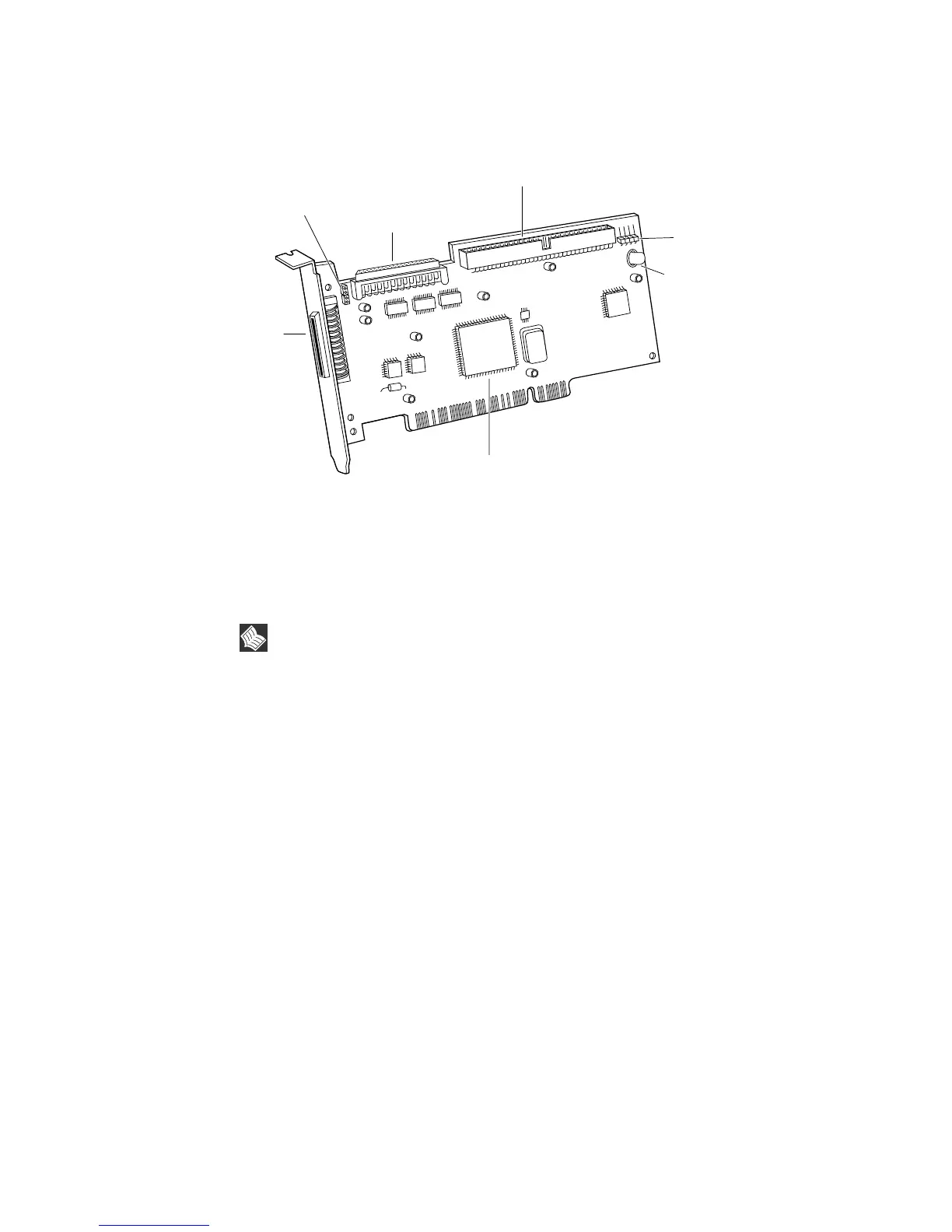

図1-1に本カードの外観図を示します。
図1-1.外観図
ポイント
・ 本カードでは、外付SCSIデバイス用68ピンコネクタのみをサポートし
ておりますので、他のSCSIコネクタへSCSIデバイスを接続しないでく
ださい。
・ 本カード上のジャンパJ2およびジャンパJ4は、ショート状態（デフォル
ト設定）のまま、変更しないでください。
AIC-7880SCSIプロトコルチップ
ホスト
アダプタ
LED
LEDコネクタ
内蔵SCSI
デバイス用
50ピンコネクタ
内蔵SCSI
デバイス用
68ピンコネクタ
ジャンパJ2
およびジャンパJ4
外付SCSI
デバイス用
68ピンコネクタ
